NSK Ultimate XL - Einrichten der Kontrolleinheit

26

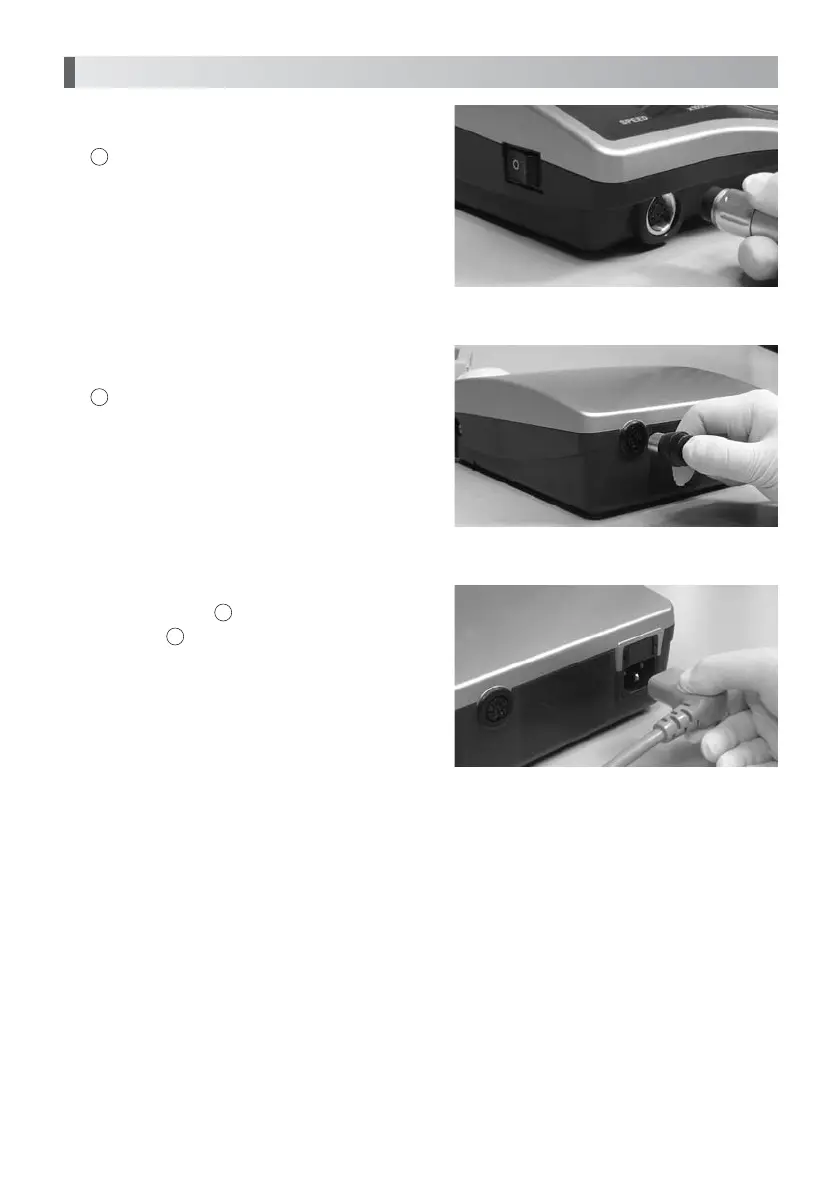

1. Montage des Motorhandstücks
Stecken Sie das Motorkabel in den
Motoranschluss, wobei Sie es nach der Rille
des Steckers ausrichten, und fixieren Sie den
Stecker durch Anziehen der Überwurfmutter.
(Abb. 1)
2. Einrichten der Kontrolleinheit
Abb.1
2. Montage des Fußpedals
Stecken Sie das Fußpedalkabel in den
Fußpedal-Anschluss, wobei Sie es nach der
Rille des Steckers ausrichten. (Abb. 2)
* Der Anschluss des Fußpedals ist nicht
erforderlich, wenn die Einheit nur von Hand
betrieben wird.
Abb.2
3. Anschluss des Netzkabels
Stecken Sie das Eingangsbox richtig und
fest in die Netzkabel auf der Rückseite der
Einheit. (Abb. 3)
Abb.3
5
14
16
15
