NSK Ultimate XL - Montaje de la Unidad Control

66

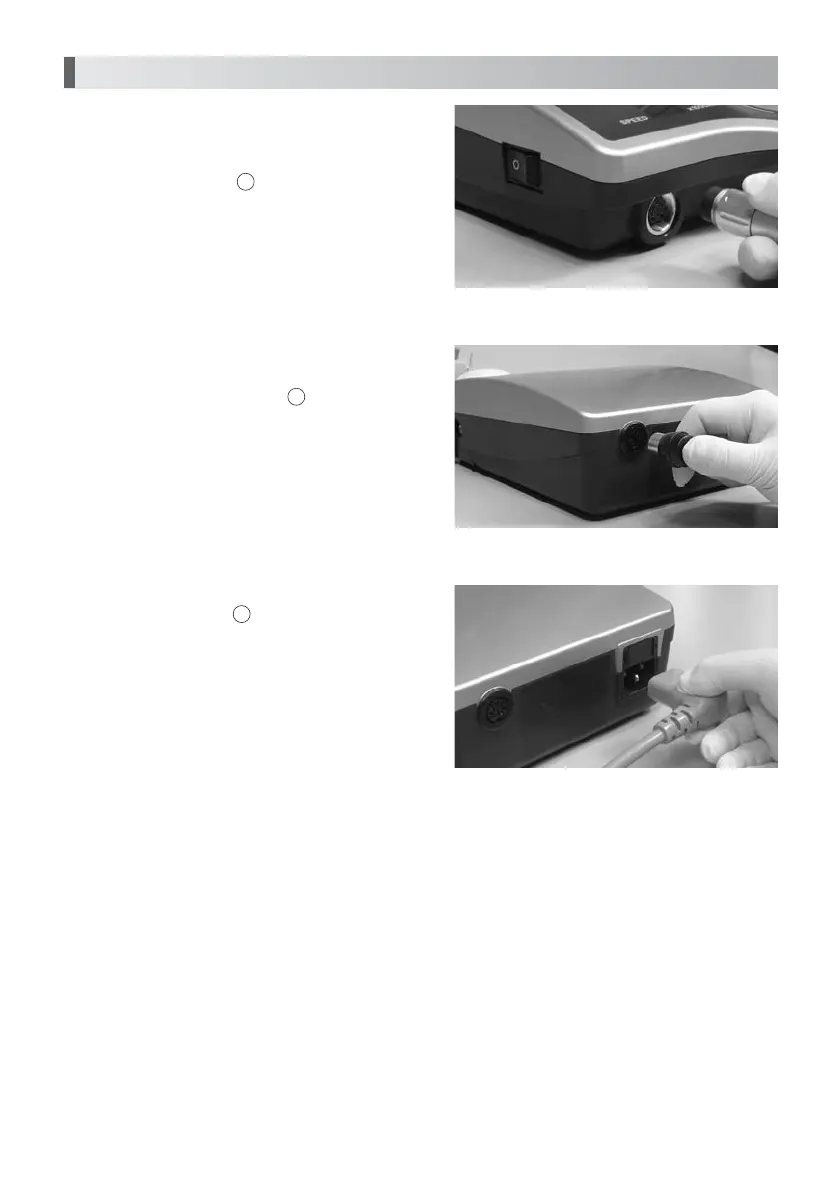

1. Instalación del motor
El enchufe del cable del motor se inserta
haciendo coincidir la guía de posición con la
ranura del conector y se ajusta la tuerca del
enchufe del cable del motor (Fig. 1)
2. Montaje de la Unidad Control
Fig.1
2. Instalación del pedal
El enchufe del cable del pedal se inserta
firmemente en el conector haciendo
coincidir la guía de posición con la ranura del
conector. (Fig. 2)
Fig.2
3. Instalación del cable de energía
El cable de energía se inserta firmemente en
el conector ubicado en la parte trasera de la
unidad ajustándose a la forma del enchufe.
(Fig. 3)
Fig.3
