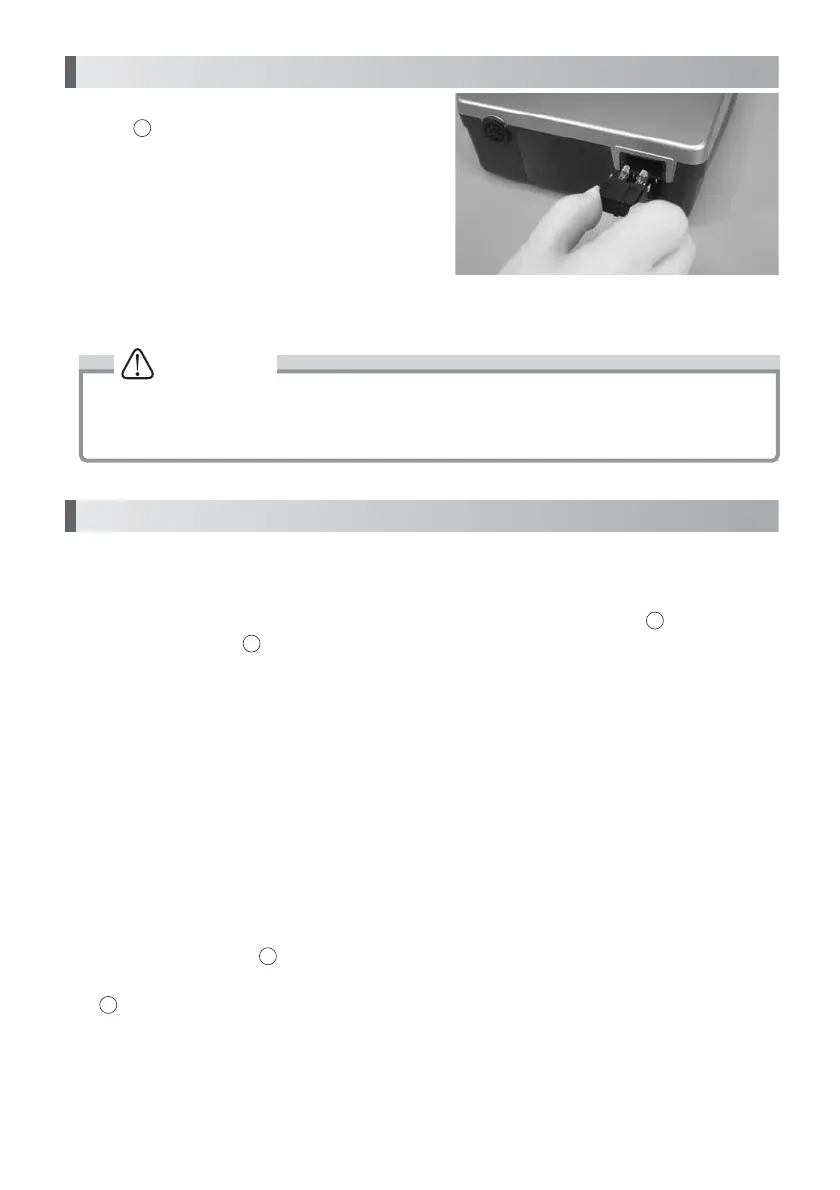

Les fusibles sont situés sur la partie arrière du
boîtier . Pour changer un fusible, retirer le
porte-fusible en appuyant simultanément sur les
deux languettes opposées.
Si le fusible a sauté, le remplacer par un neuf et
le remettre dans le porte-fusible. (Fig.6)
- Fusible: Référence (120V) : 1202225010 (T2.5AH 250V)
- Fusible: Référence (230V) : 1202216010 (T1.6AH 250V)
Dans le cadre d’un maintien permanent en excellent état des différents organes de votre
Ultimate XL, NSK a développé un mode de maintenance très sophistiqué qui permet de vérifier
le bon fonctionnement ou non des interrupteurs, de l'affichage, de la pédale, du moteur, etc.
Pour utiliser ce mode, mettre sous tension en appuyant simultanément sur le Sélecteur
Manuel/Pédale et sur l’Interrupteur de mise en marche du moteur et laisser appuyer jusqu'à
ce qu'une sonnerie retentisse (pendant 2 secondes environ). Lorsqu'on fait tourner le bouton,
l'affichage change successivement de "oP", "dP", "HL", "Pd" à "in" et les vérifications suivantes
sont possibles. Pour annuler ce mode de maintenance, mettre l’appareil hors tension puis le
remettre sous tension.
(1) "oP": Vérification des interrupteurs
Appuyer successivement sur les différentes touches pour tester leurs fonctionnalités, les
lampes témoin situées sur les deux côtés (gauche et droit) de l'interrupteur s'allument
indiquant le bon fonctionnement de celui-ci.
(2) "dP": Vérification de l'écran d'affichage
Lorsqu'on appuie sur l’Inverseur de sens de rotation, les différentes lampes témoin
s'allument successivement. Pour annuler ce mode de vérification, appuyer, de nouveau, sur
l’Inverseur de sens de rotation.
50
15
9
8
7
7
Fig.6
8. Remplacement des fusibles
9. Mode de maintenance
Attention
Lors d’un court-circuit ou d’une surtension dans le circuit primaire, le fusible saute. Si la
raison pour laquelle le fusible a sauté ne peut pas être identifiée, renvoyer l’appareil à
votre distributeur.
