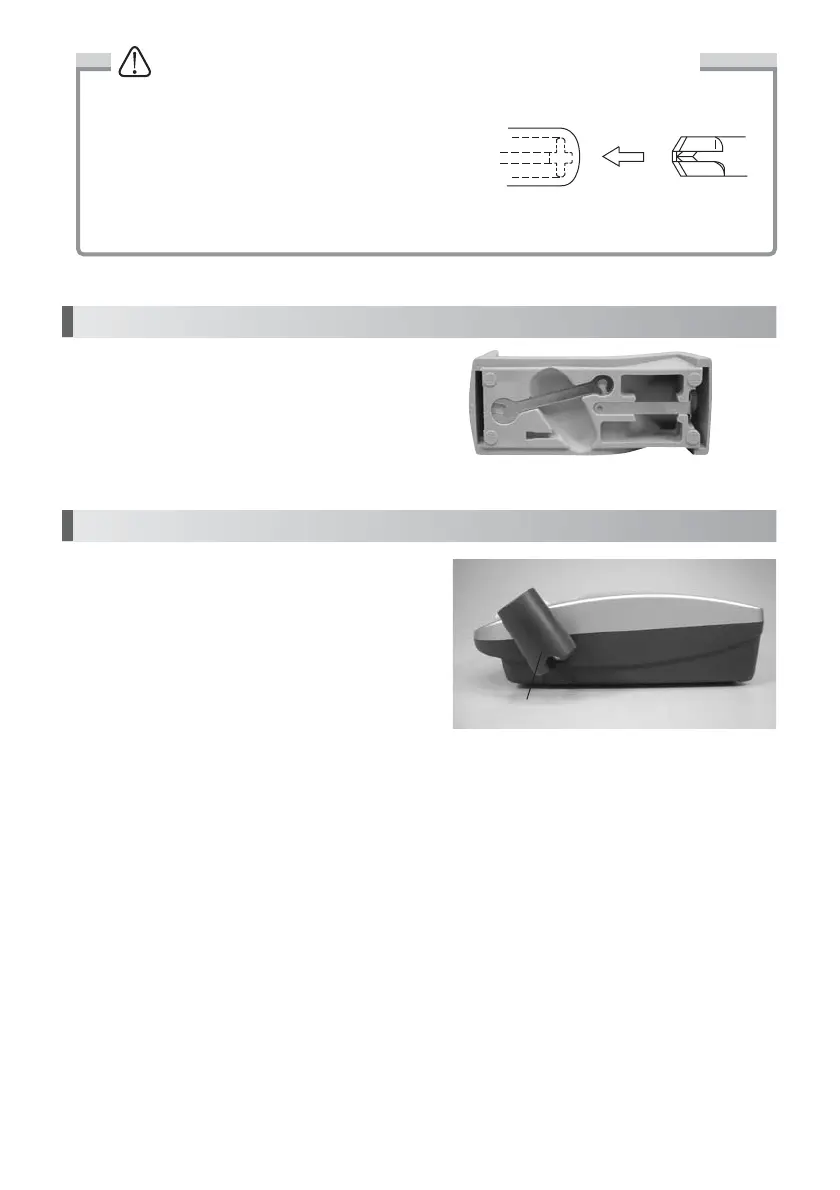

Fig.13
Tipo Torque/Tipo Compact
Fig.15
Porta-manipolo
La base del supporto del manipolo può
contenere gli strumenti di manutenzione e un
mandrino di ricambio (in vendita a parte).
(Fig. 14)
12. Supporto del manipolo
L'uso del porta-manipolo permette di ottimizzare
lo spazio di lavoro. Per installare il
porta-manipolo inserirlo nell'apposita sede
ubicata sul lato destro dell'unità di controllo e
fissarlo con le viti in dotazione. È possibile
regolarne la posizione affinché risulti comodo da
usare. (Fig. 15)
13. Porta-manipolo
Fig.14
AVVERTENZA per il collegamento del manipolo!
Per collegare il manipolo al motore, ruotare
quest’ultimo in senso orario e serrare fermamente.
Se il mandrino non è agganciato in modo corretto,
il manipolo non può essere serrato
completamente. In questo caso, NON FORZARE.
Allentare il manipolo e ruotare leggermente la fresa
per riposizionare il mandrino. Ricollegare il manipolo e serrare a fondo (Fig. 13).
