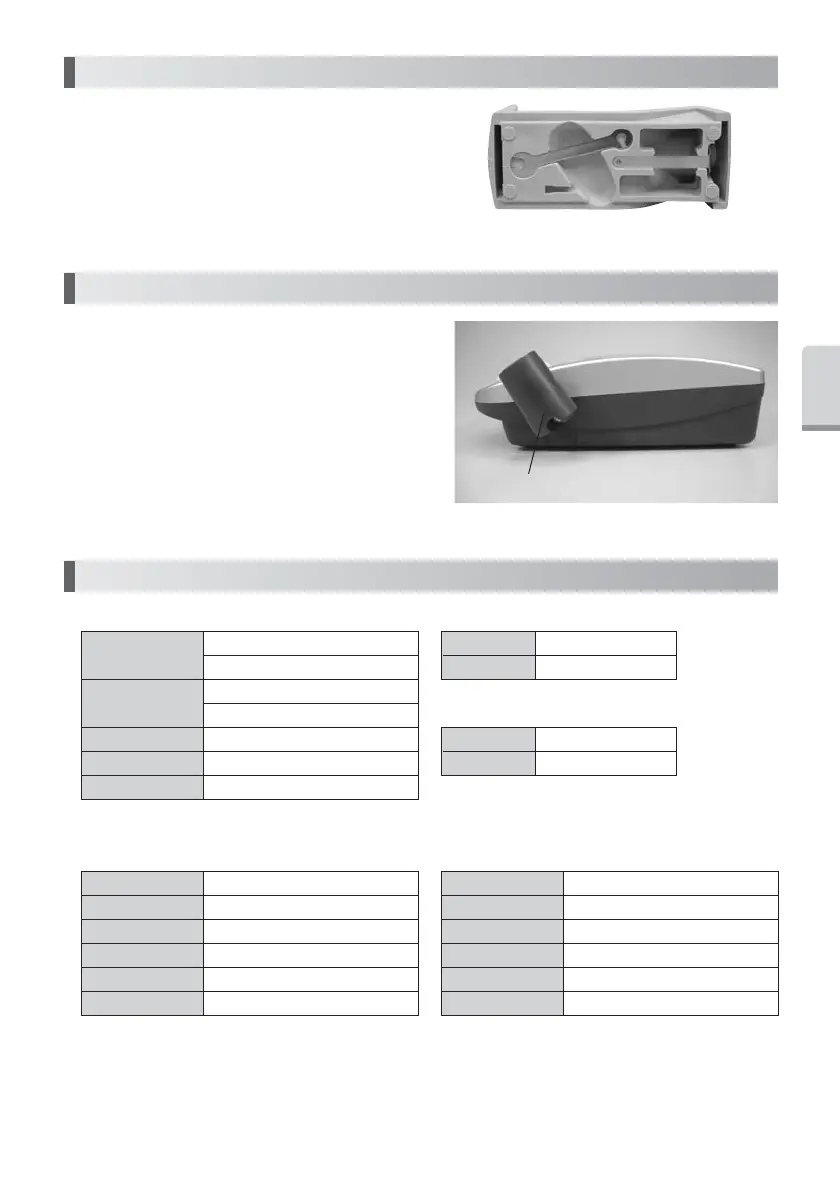

Porte-pièce à main
En dessous de celui-ci, on trouve les outils
nécessaires à la maintenance de la pièce à main.
En option, on peut y loger une griffe de
rechange. (Fig. 14)
12. Support moteur
Il permet ainsi d’agrandir l’espace de travail.
Pour le fixer, insérer le support dans la partie de
montage prévue à cet effet sur le côté droit du
boîtier de contrôle, le fixer avec les vis fournies et
régler l'angle pour une utilisation aisée. (Fig. 15)
13. Support Pièce à main
Boîtier de Contrôle
Modèle
Voltage
Puissance estimée
Poids
Dimensions
NE213-G (brun)
NE213-W (blanc)
AC120V 50/60Hz
AC230V 50/60Hz
46VA
2,8kg
W167 x D247 x H77mm
14. Caractéristiques
Fig.14
Moteur et Pièce à main
1 ) Type Torque
Modèle
Vitesse de rotation
Couple maximal
Poids
Dimensions
Longueur de cordon
UMXL-T(P) / UMXL-T(P) 2M
1.000
~
50.000 min
-1
8,7N · cm
215g (cordon exclus)
L151 x ø 29mm
1,2m / 2,0m
2 ) Type compact
Modèle
Vitesse de rotation
Couple maximal
Poids
Dimensions
Longueur de cordon
UMXL-C
1.000
~
50.000 min
-1
6 N · cm
181g (cordon exclus)
L144 x ø 27mm
1,2m / 2,0m
Pédale
Modèle
Poids
FC-64
460g
Support Moteur
Modèle
Poids
Support moteur
120g
