74

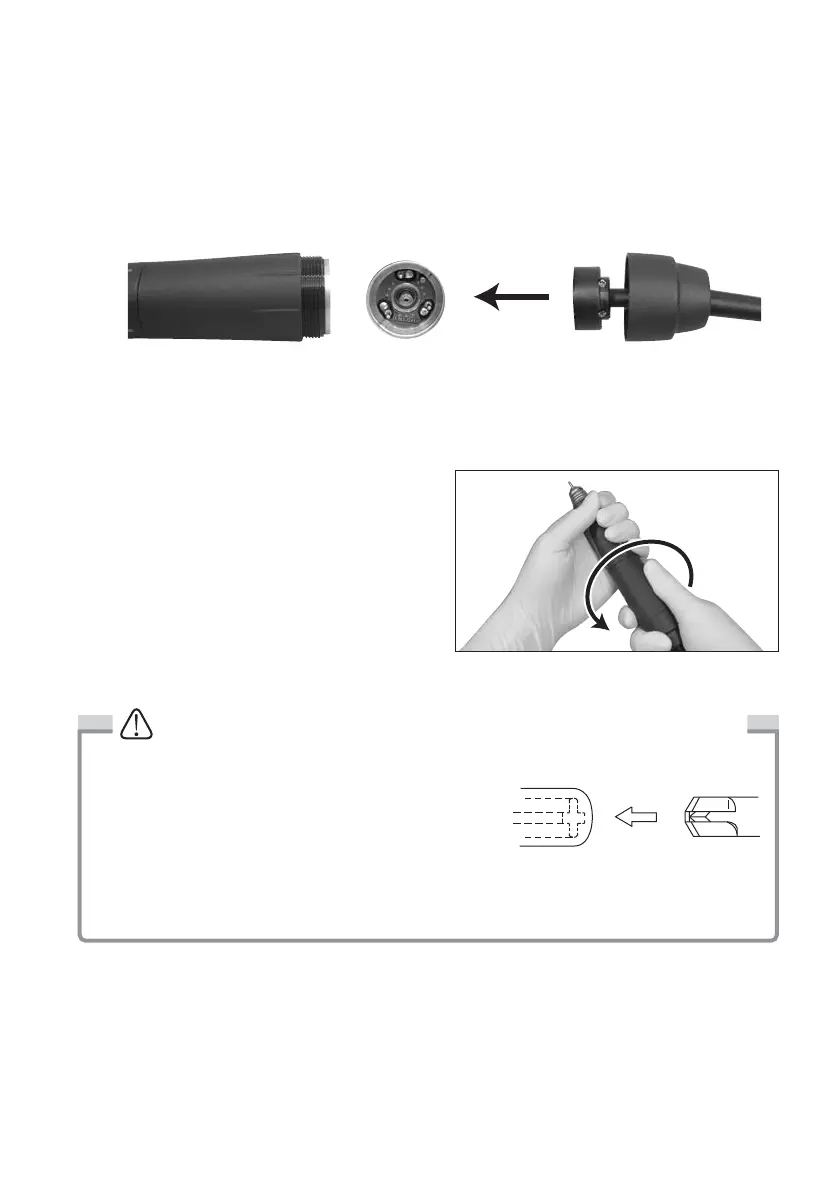

Fig.11
Fig.12
3. Separación y conexión del motor y del cable del motor
Al quitar la tuerca del cable del motor del extremo posterior del motor, puede extraerse el
conector del cable del motor. Para la conexión, se hacen coincidir las patillas del conector y
los orificios del conector del cable del motor y se inserta derecho el conector del cable del
motor hasta que haga tope. Luego se ajusta la tuerca del cable del motor. (Fig.11)
* Al insertar el conector del cable del motor, no debe girarse ni retorcerse.
4. Separación de la pieza de mano y el motor
La pieza de mano y el motor están unidos por
una rosca intermedia. Para separarlos, sujete
firmemente las carcazas externas del motor y
de la pieza de mano, y gire ésta en sentido
antihorario para su desconexión. (Fig. 12)
Fig.13
Tipo Torque/Tipo Compacto
PRECAUCIÓN para el montaje de la pieza de mano
Cuando monte la pieza de mano al motor,
enrósquela en sentido horario y ajústela
firmemente.
Si los ejes de transmisión de ambas parrtes no
engranan adecuadamente, la pieza de mano no
podrá ser ajustada en forma completa. En este
caso, NO LA FUERCE. Afloje la pieza de mano y gire la fresa ligeramente para
reposicionar el eje. Reconecte la pieza de mano y ajústela con firmeza. (Fig. 13)
