OMA 504A - Page 37

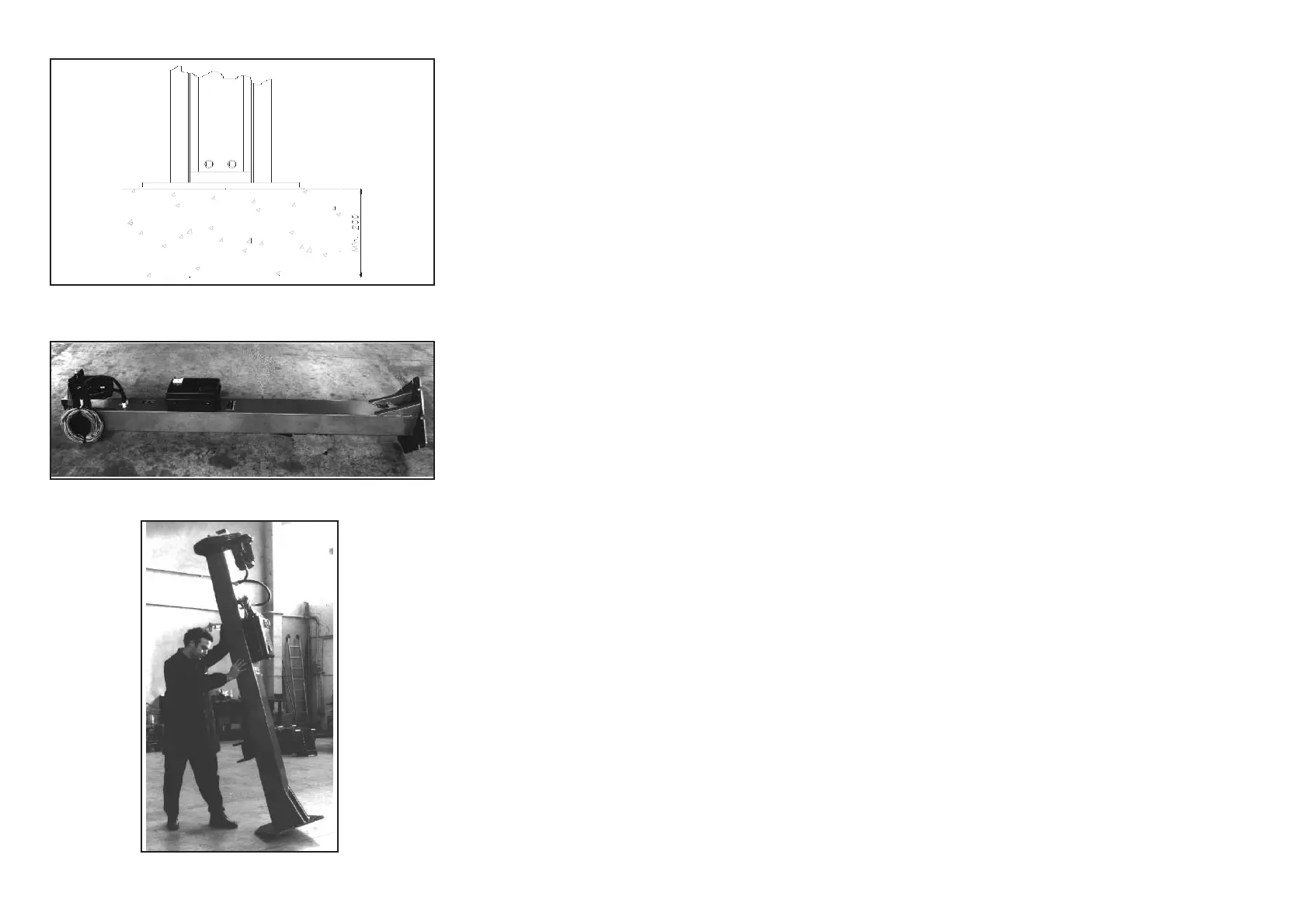

Fig.31-Abb.31
Fig.32-Abb.32
Fig.33-Abb.33
PAVIMENTO
Ilsollevatoredeveessereinstallatosuplateaorizzontaledispessore
minimo200mmrealizzataincalcestruzzodosatoconresistenza
30N/mm2.
Ilpavimentodeveinoltreesserepianoebenlivellato(10mmditolle
-
ranzasullivellamento).
Nelcasodiapplicazioniparticolari,interpellareilcostruttore.
MONTAGGIO
I
ATTENZIONE
DURANTEILMONTAGGIONONÉAMMESSO
NESSUNESTRANEOAILAVORI
MONTAGGIOCOLONNE
1-PosizionarelacolonnacomandocomeindicatoinFig.32.
2-SollevarelacolonnacomandoinposizioneverticalecomeinFig.33.
3-Sollevarelacolonnaliberaeposizionarlaadunadistanzacompresa
fralemisureindicateinfig.8quindiallinearlefraloro.
FLOOR
Theliftmustbeinstalledonahorizontalconcretebedofadequate
strength,ofaminimumthicknessof200mmmadeinconcretebatched
withstrenght 30N/mm2.
Thefloorsurfacemustbeflatandlevelled(10mmtolerance).
Consultthemanufacturerforspecialapplications.
INSTALLATION
I
CAUTION
DURINGINSTALLATIONNOAUTHORIZEDPEOPLE
ISALLOWED
POSTS
1)PositionthecommandpostasshowninFig.32.
2-Raisecommandposttoverticalposition(Fig.33).
3-Liftthefreepostandpositionitatadistanceincludedintherangeof
measurementsshowninFig.8,andthenaligntheposts.
35
