OMA 504A - Page 41

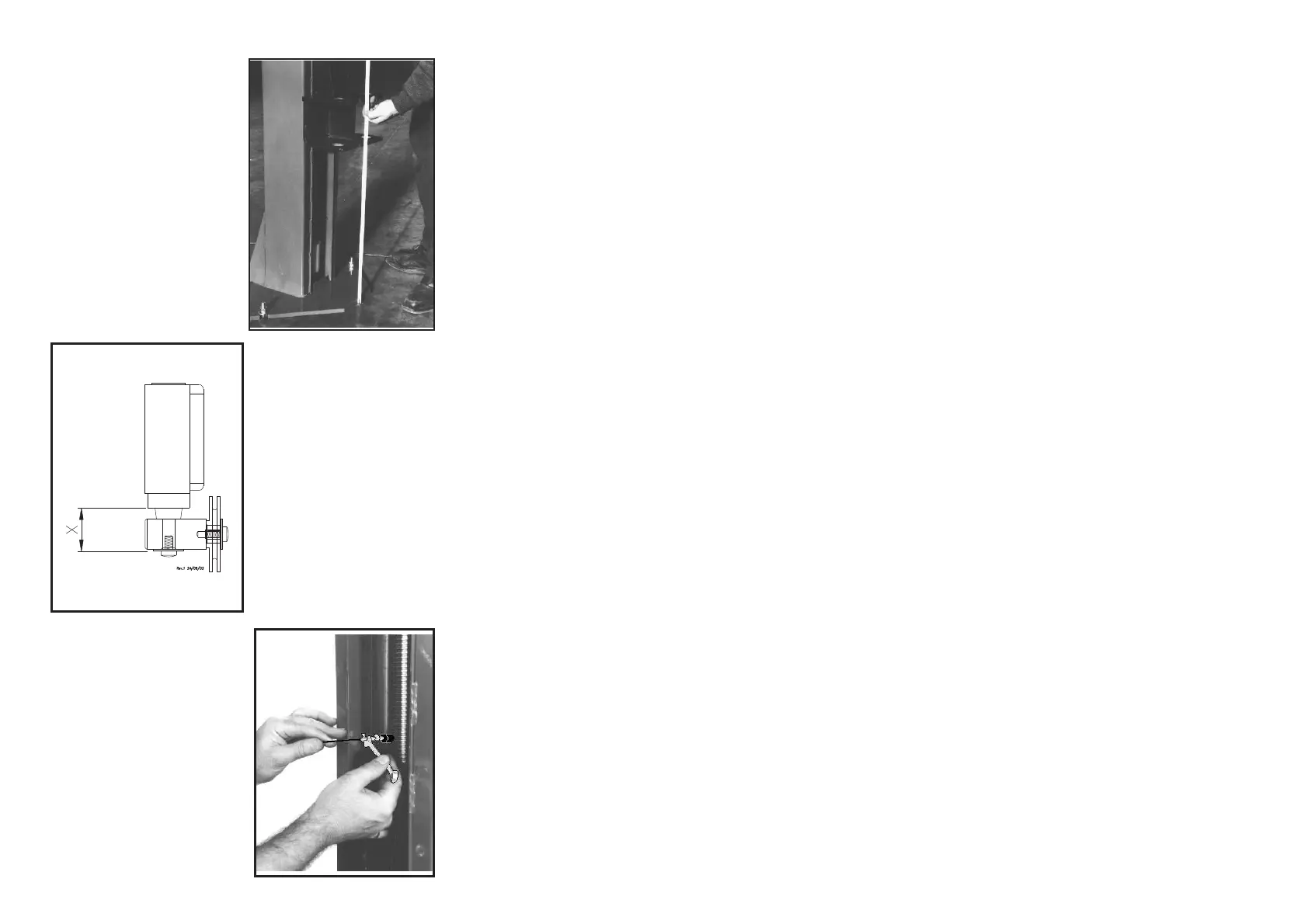

Fig.37-Abb.37
Fig.38-Abb.38
Fig.39-Abb.39
6-Verificarechei2carrellisianoposizionatiallastessaaltezzae,in
casodidifferenze,ruotareconlemaniunadelle2vitiperriportarlialla
stessaaltezza(Fig.37).
7)Controllareladistanzaindicatainfigura38chedeverisultaredi32
mm.conunatolleranzamassimadi+/-1mm.
Assicurarsicheladistanzaprevistadi32mm.siacorrettae,seneces
-
sario,effettuareunaregolazionefineagendosullavitediregistro
(Fig.39).
6-Checkthatbothcarriagesarepositionedtosameheight;ifnot,ma
-
nuallyturntheleadscrewsuntilsameheightisachieved(Fig.37).
7-Pullthecableoutforalengthof32mm(Fig.38),thensecureitwith
thesecondclamp.
Checkthatthelengthof32mmiscorrect;ifnot,turntheadjusting
screwuntiltherequiredlengthisobtained(Fig.39).
39
