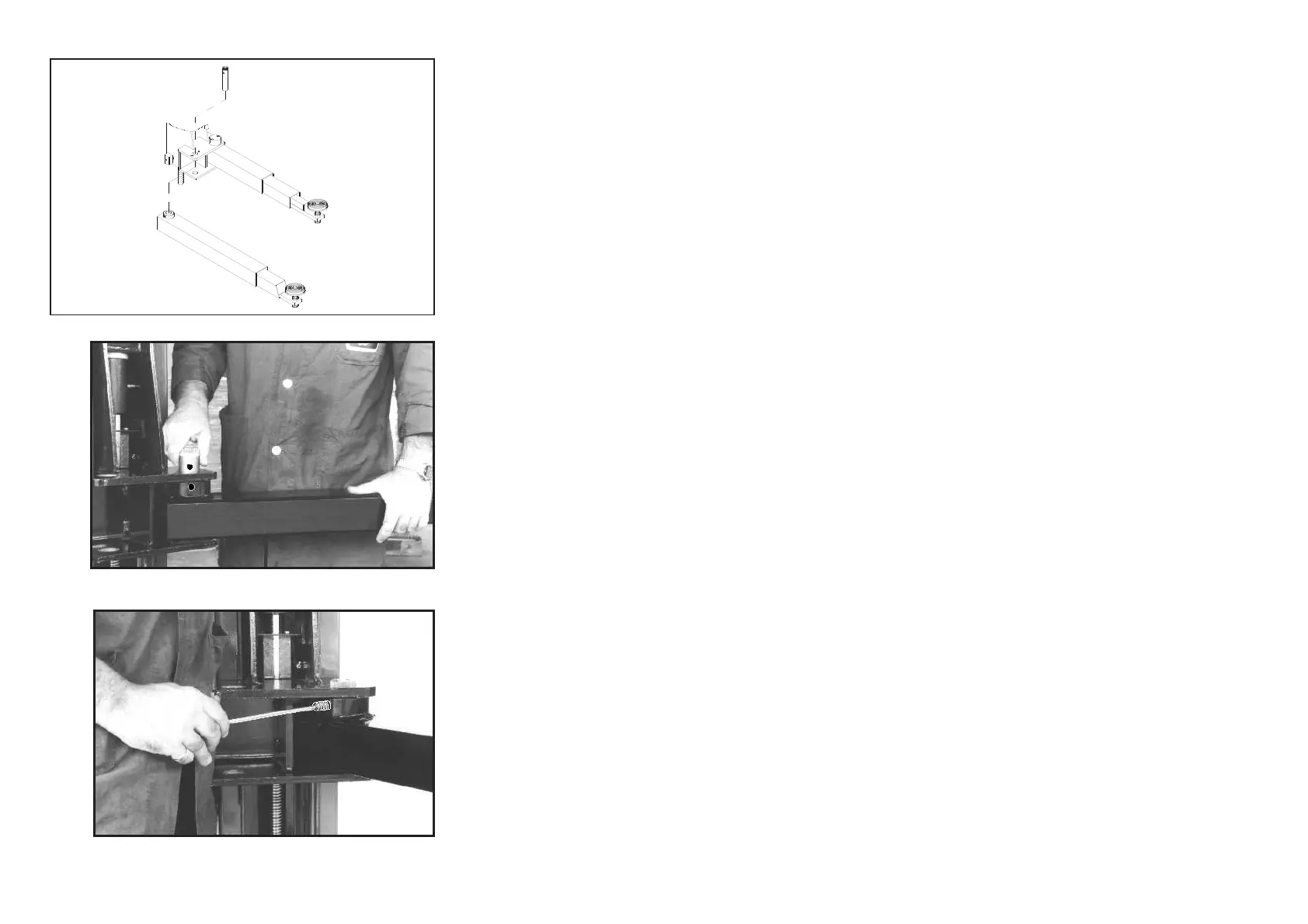

Fig.40-Abb.40
Fig.41-Abb.41
Fig.42-Abb.42
MONTAGGIOBRACCIEDISPOSITIVIDIBLOCCAGGIO
1-Ingrassareiforidelcarrello.
2-MontareibraccineisupportideicarrellicomedaschemaFig.40
3-Inserirelespinedentateneiforidelsupportocomeindicatoin
Fig.41.Adoperazioneultimataoccorrecheilforodifissaggiodellespi-
nesulbracciosiaincorrispondenzadellasedericavatasullespine
stesse.
Stringereigranibloccandoliconirelatividadi(Fig.42).
ARMSANDLOCKINGDEVICES
1-Greasetheholesonthecarriage.
2-FitthearmsintothecarriagebracketsasshowninFig.40.
3-Insertthesplineddowelpinintotheholeonthebracketasshownin
Fig.41.Thisdone,checkthatthedowelpinfixingholeonthearmisali-
gnedwiththeholeinthedowelpin.
Tightenthegrubscrewsandsecurethemwiththeirlocknuts(Fig.42).
