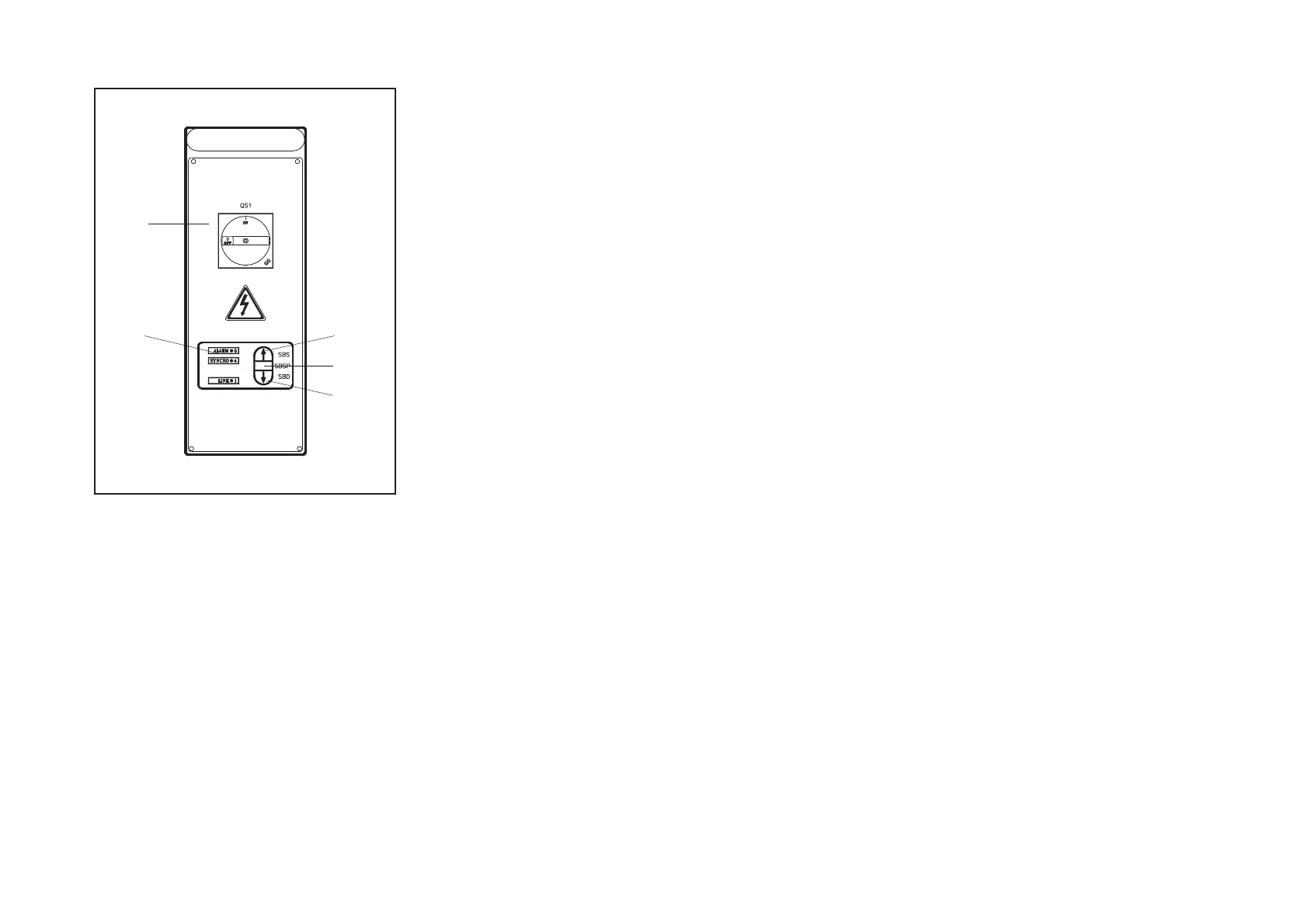

Fig.53-Abb.53
CAP.5 FUNZIONAMENTOEDUSO
Icomandidelsollevatoresonoiseguenti(fig.53):
INTERUTTOREGENERALE(QS1)
POSIZIONE0:Ilsollevamentononèintensione;èpossibilel’accesso
all’internodelquadroedèpossibilelucchettarel’interruttoreperimpe
-
dirnel’usodelsollevatore.
POSIZIONE 1: dà tensione al sollevatore.
PULSANTEDISALITA(SB-S)
Tipo “uomo presente“, funziona sotto tensione a 24 V e, se premuto, aziona
il motore elettrico ed i meccanismi che attuano il sollevamento del carrello.
PULSANTESALVAPIEDI(SB-SP)
Tipo “ uomo presente“, funziona sotto tensione a 24 V
Se viene premuto da solo senza che il finecorsa salvapiedi sia intervenuto, fà
suonare il cicalino e non si muove niente.
Se viene premuto abbinato al tasto discesa senza che il finecorsa salvapiedi
sia intervenuto, fà suonare il cicalino e non si muove niente.
Se viene premuto durante una discesa senza che il finecorsa salvapiedi sia
intervenuto, fà suonare il cicalino e ferma la discesa stessa.
PULSANTEDIDISCESA(SB-D)
Tipo “ uomo presente“, funziona sotto tensione a 24 V e, se premuto, azione
il motore elettrico ed i meccanismi che attuano la discesa del carrello .
SEQUENZADIFUNZIONAMENTO
Posizionare i bracci del sollevatore nei punti prescritti del veicolo, regolando i
piattelli alla stessa altezza.
Ogni volta che si scende con i carrelli fino a terra, prima di procedere ad una
nuova salita, riverificare la posizione dei piattelli sotto il telaio della vettura.
SOLLEVAMENTO
Ruotare l’interrutore generale in posizione 1 e premere il pulsante di salita
fino al raggiungimento dell’altezza desiderata.
STAZIONAMENTO
Unavoltaraggiuntal’altezzadesideratarilasciareilpulsantedisalita.
DISCESA
Riportarel’interruttoregeneraleinposizione1,verificarechesottoal
sollevatorenonvisianoostacoli,quindipremereilpulsantedidiscesa
SB-Dcheportailveicoloaterraoall’altezzavoluta.
La discesa completa avviene premendo il pulsante SB-D fino quando a circa
xx cm da terra la discesa verrà arrestata dall'entrata in funzione di un segna
-
le acustico dispositivo salvapiedi.
Il segnale acustico si disattiverà rilasciando il pulsante SB-D.
Premere nuovamente il pulsante SB-D contemporaneamente al pulsante
SB-SP il sollevatore completerà la discesa accompagnato dal segnale acu
-
stico che avverte del pericolo di schiacciamento dei piedi.
Se durante la discesa il sollevatore incontra un ostacolo che impedisce il pro
-
seguimento della corsa di un carrello si ha l’intervento del cavo di sicurezza
che blocca il movimento del sollevatore.re.
CHAPTER5 OPERATIONANDUSE
Theliftcommandsinclude(fig.53):
MASTERSWITCH(QS1)
POSITION0:Theliftisnotreceivingelectricalpower:accesstopanel
ispossible.Themasterswitchmaybelockedouttopreventimproper
use.
POSITION1:powersuppliedtolift.
LIFTBUTTON(SB-S)
Non-detentedbuttonthatmustbeheldpressed(deadmandevice),ope
-
ratingat24V;operatestheelectricmotorandmechanismsforraising
carriage.
FOOTGUARDPUSHBUTTON(SB-SP)
"Hands on" type, working with 24V.
If it is pressed on its own without the foot guard limit switch having triggered,
the buzzer sounds and nothing moves.
If it is pressed together with the descent button without the foot guard limit
switch having triggered, the buzzer sounds and nothing moves.
If it is pressed during descent without the foot guard limit switch having trig
-
gered, the buzzer sounds and descent stops
DESCENDBUTTON(SB-D)
Non-detented type (see above), operating at 24 V; operates the electric mo
-
tor and mechanisms for lowering carriage.
OPERATINGSEQUENCE
Positionrackarmsinvehiclemanufacturerrecommendedliftpoints,
thenadjustdisksupportplatestosameheight.
Wheneveryoulowerthelifttotheground,beforeliftingagain,re-check
thepositionoftheliftdisksupportplatesonthevehiclechassis.
LIFTING
Turnthemasterswitchtoposition1,thenpresstheLIFTbuttonuntil
thedesiredheighthasbeenreached.
PARKING
Releaseliftbuttononcedesiredheighthasbeenreached.
DESCENT
Putthemainswitchonposition1,checktherearenoobstaclesunder
theliftandthenpressthedescentbuttonSB-Dwhichcarriesthevehi
-
cledowntothegroundtotheheightwanted.
ForcompletedescentpresstheSB-Dbuttonuntil,aboutxxcmfromthe
ground,descentstopswhenthefootguarddevice'sacousticsignal
sounds.
ThisacousticsignalstopswhenyoureleasetheSB-Dbutton.
PresstheSB-DbuttonagainsimultaneouslywiththeSB-SPbutton:the
liftfinishesdescentaccompaniedbyanacousticsignalwarningofthe
footcrushinghazard.
If,duringdescent,theliftcomesupagainstanobstaclethatpreventsa
carriagecontinuingitstravel,thesafetycableintervenesstoppinglift
movement
