USE AND MAINTENANCE INSTRUCTIONS
MANUALE DI USO E MANUTENZIONE
Box crane
Gruette da box
5) ELECTRONICS
- Electronics in IP65 box sealed.
- Connection to palmar with connector for speedy wiring .
- Extension for palmar connection.
- Connection electrovalve with IP68 for speedy wiring.
- Fuse lodge on external wall
Code:
- Crane control 8GLS : Management central for 8 movement.
- Palm 8GLS : Palmar for management central 8 GLS
- EV 8 GLS : Wiring for electrovalve, engine, light for
central 8GLS
Technical characteristics:
- Form 12 to 30 V d.c. power supply
- Dimensions: 250 x 200 x 95 mm
- ABS box with external wings of fastening
5) ELETTRONICA
- Elettronica in contenitore IP65 sigillato.
- Collegamento al palmare con connettore per cablaggio rapido.
- Prolunga per collegamento palmare.
- Collegamento elettrovalvole con connettore IP68 per
cablaggio rapido.
- Fusibile alloggiato su parete esterna.
Codici:
- Gru control 8GLS : Centrale gestione 8 movimenti.
- Palm 8GLS : Palmare gestione centrale 8 GLS
- EV 8 GLS : Cablaggio per elettovalvole, motore, luci
centrale 8 GLS
Caratteristiche tecniche:
- Alimentazione da 12 a 30 V.dc.
- Dimensioni 250 x 200 x 95 mm.
- Contenitore ABS con ali di fissaggio esterne
MAKE SURE THAT THE CONNECTORS FASTENING RING
NUT CLIPS INTO THE FINAL NOTCH, SO THAT THEY
CANNOT BE DISCONNECTED BY VIBRATIONS.
ASSICURARSI DI FAR FARE LO SCATTO FINALE ALLA
GHIERA DI FISSAGGIO DEI CONNETTORI, ONDE
EVITARE CHE EVENTUALI VIBRAZIONI POSSANO
DISCONNETTERLI
Connection and use
General description

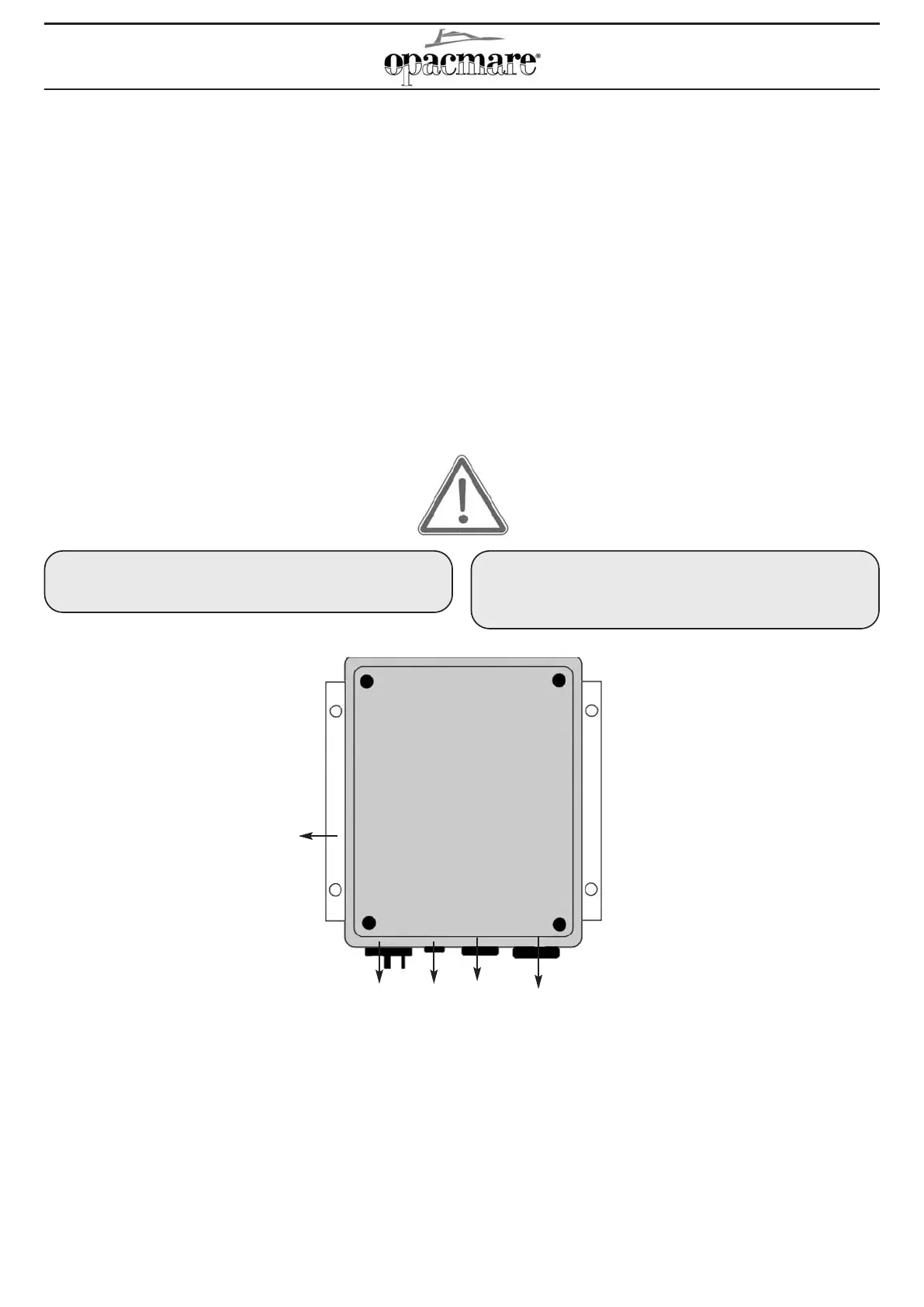

Central design
1 Feeding fuse
2 Connector connection palmar
3 Connector connection 12 / 30V power supply
4 Connector connection electrovalve
5 Fastening wings
Descrizione generale collegamento
ed utilizzo
Disegno centrale
1 Fusibile alimentazione.
2 Connettore collegamento palmare.
3 Connettore collegamento alimentazione 12 / 30 V.
4 Connettore collegamento elettrovalvole.
5 Alette di fissaggio.
1
2
3
4
5
