Установка настенных крепежных пластин
1. Убедитесь, что стена достаточно прочная и выдержит доску elite Panaboard.
Расчетная прочность: больше чем 1 324 Н (135 кгф)

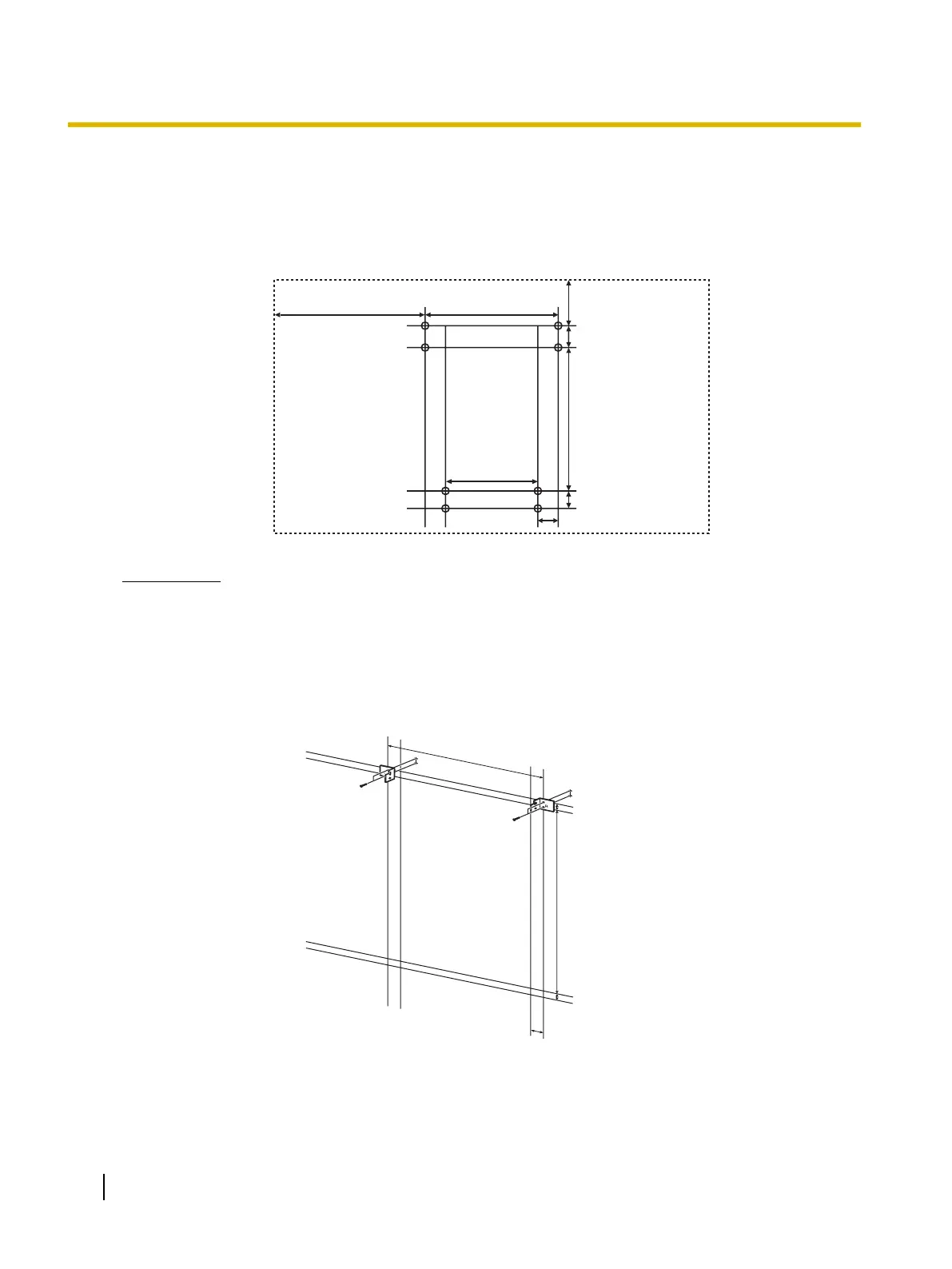

2. С помощью рулетки и уровня нанесите 8 меток для установки винтов.
813 мм
40 мм
982 мм
30 мм
44 мм
222,5 мм
469,5 мм
725 мм
Примечание
• Пунктирной линией на иллюстрации обозначен внешний край доски elite Panaboard.
3. Просверлите 8 отверстий для настенных крепежных пластин.
• Диаметр отверстий должен соответствовать размеру используемых винтов.
4. С помощью 4 винтов установите настенные крепежные пластины.
• Для каждой настенной крепежной пластины используются 2 винта.
Остальные 4 винта используются после установки доски elite Panaboard на стене.
40 мм
982 мм
30 мм
44 мм
813 мм
• Винты (8 шт.) не входят в комплект поставки доски elite Panaboard. Приобретите винты
размером M6 в соответствии с типом стены.
38 Инструкция по эксплуатации (основные функции)
Руководство по установке
