Montaje de la elite Panaboard
Para el montaje en la pared

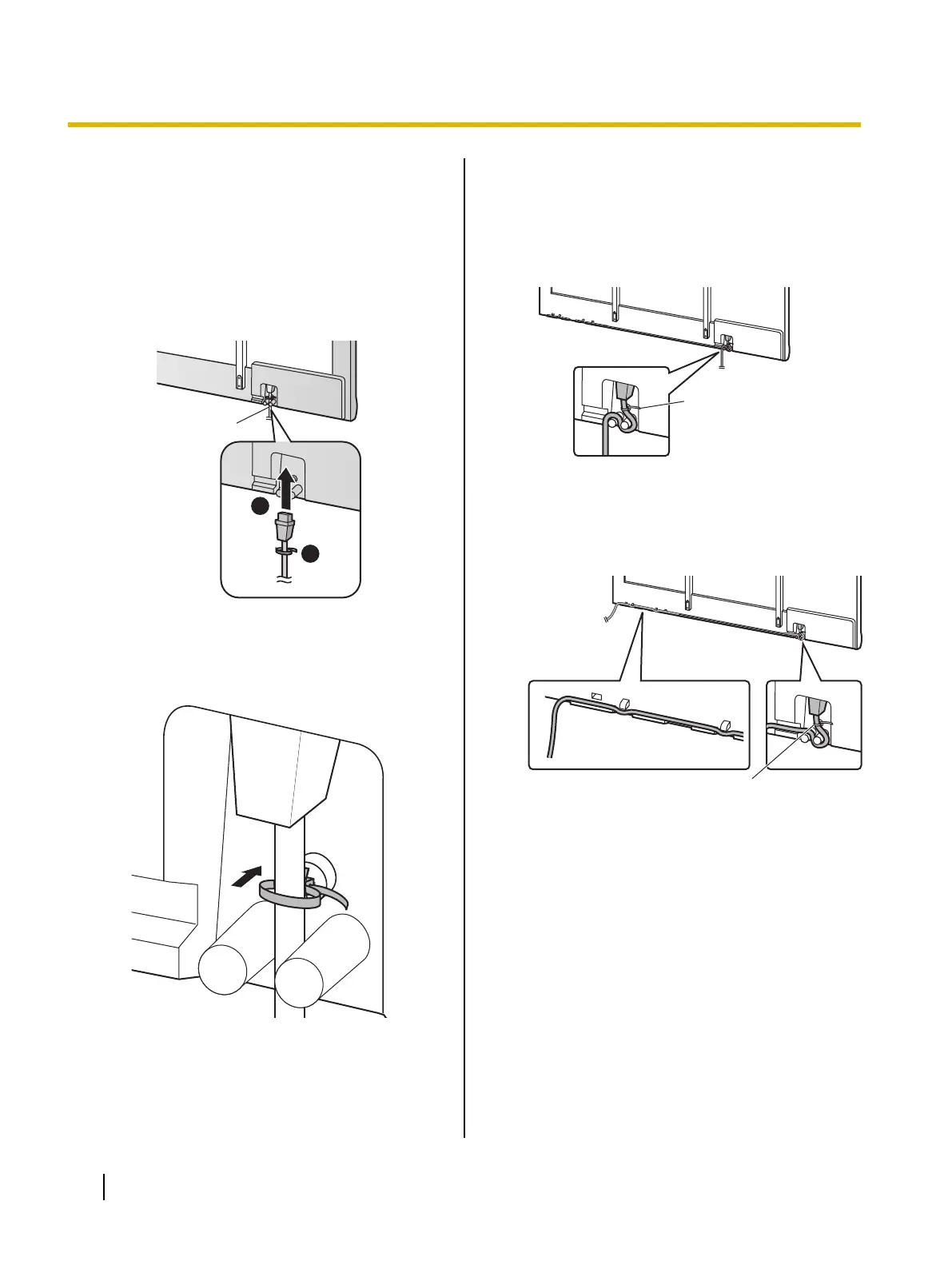

1. Rodee el cable de alimentación con la brida sin
apretar demasiado y enchufe el cable de
alimentación a una entrada de CA.
• Conecte el cable de alimentación a la elite
Panaboard antes de instalarla en la pared.
2. Inserte el extremo de la brida en el orificio de
fijación de la brida de la cubierta del marco
inferior.
3. Tire del extremo suelto de la brida para
apretarlo y coloque el cable de alimentación en
función de la ubicación de la toma de corriente,
como se ilustra en los siguientes diagramas.
• Acoplamiento del cable de alimentación hacia
abajo.
Asegure el cable de
alimentación con la brida.
• Acoplamiento del cable de alimentación a lo
largo de la parte lateral inferior de la elite
Panaboard.
Asegure el cable de
alimentación con la brida.
44 Instrucciones de funcionamiento (para las funciones básicas)
Manual de instalación
