Instalación de las placas para montaje en la pared
1. Asegúrese de que la pared es lo suficientemente resistente para soportar el peso de la elite
Panaboard.
Resistencia estimada: superior a 1.324 N (135 kgf)

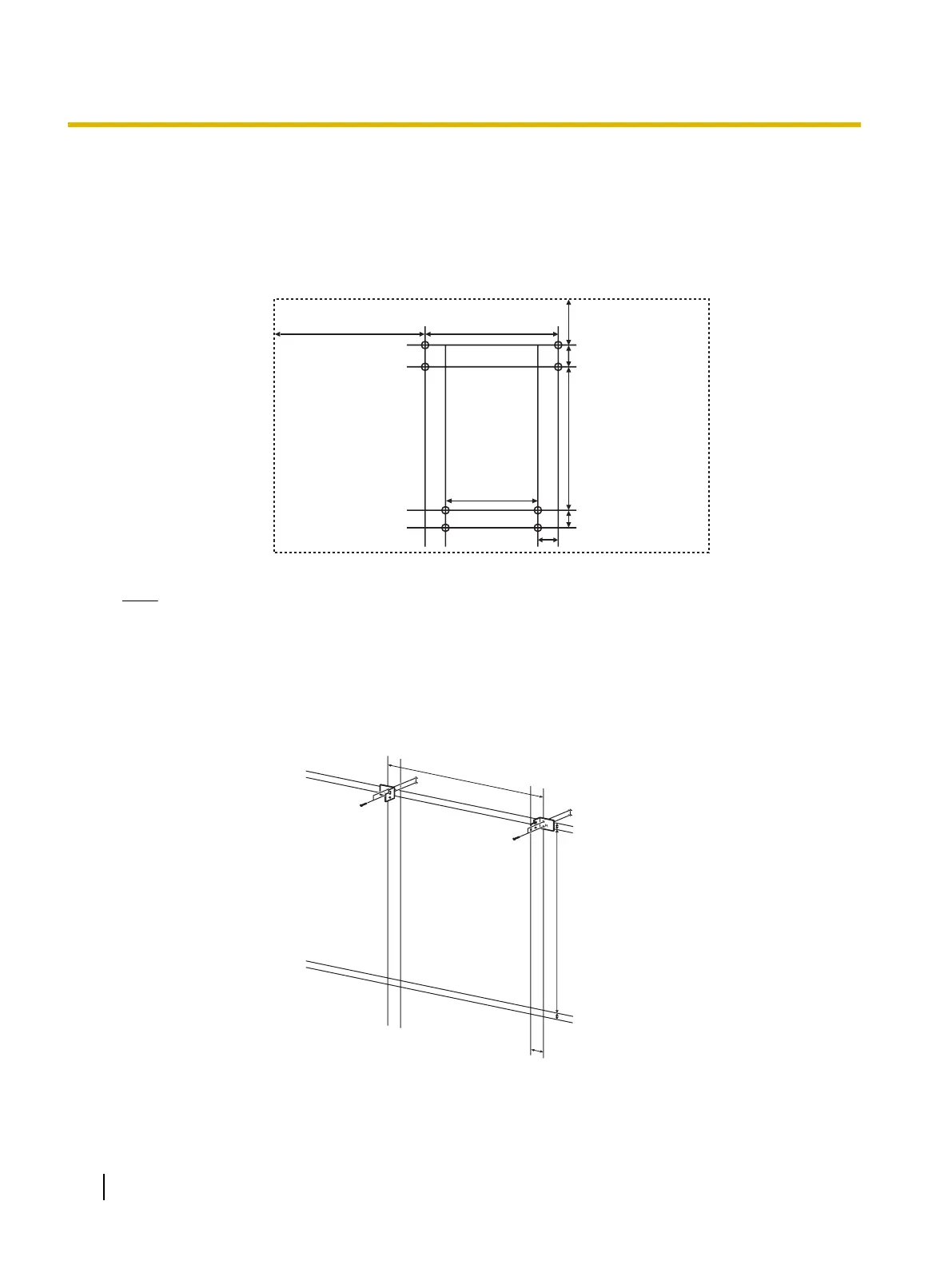

2. Utilizando la cinta métrica y el nivel, marque las 8 ubicaciones donde va a insertar los tornillos.
813 mm
40 mm
982 mm
30 mm
44 mm
222,5 mm
469,5 mm
725 mm
Nota
• La línea punteada de la ilustración representa el borde exterior de la elite Panaboard.
3. Taladre 8 orificios para las placas para montaje en la pared.
• Taladre unos orificios que sean apropiados para los tornillos que está utilizando.
4. Instale las placas para montaje en la pared utilizando los 4 tornillos.
• Se utilizan 2 tornillos para cada placa para montaje en la pared.
Los 4 tornillos restantes se utilizan una vez instalada la elite Panaboard en la pared.
40 mm
982 mm
30 mm
44 mm
813 mm
