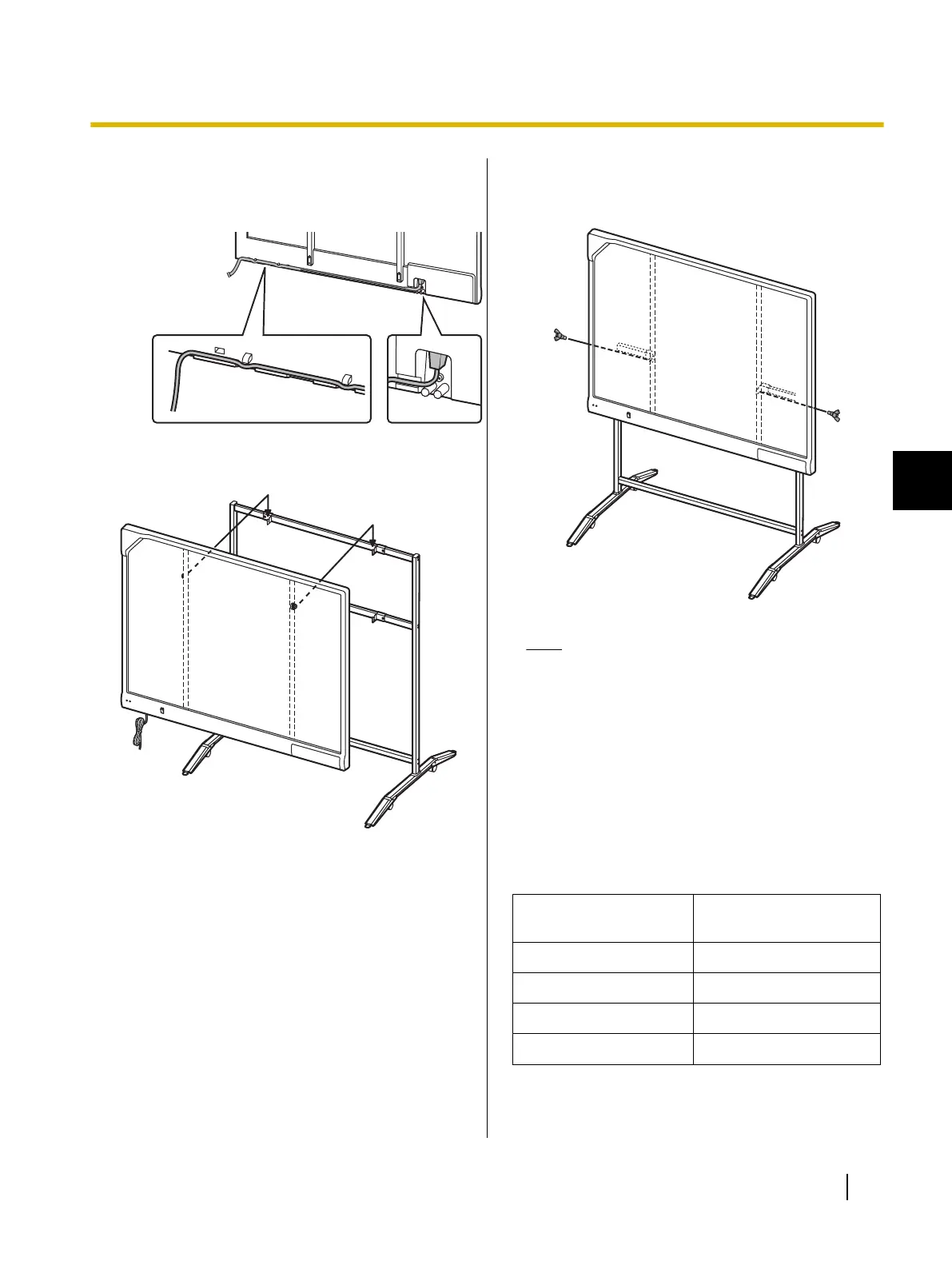

• Acoplamiento del cable de alimentación a lo
largo de la parte lateral inferior de la elite
Panaboard.
3. Cuelgue la elite Panaboard en el pie mediante
las cabezas de los tornillos.
4. Fije la elite Panaboard al marco del pie mediante
los pernos de mariposa (M5 ´ 12 mm [un total
de 2]) incluidos con el pie.
Nota
• Cuando haya finalizado la instalación,
utilice el soporte del cable incluido para
organizar el cable de alimentación y el
cable USB.
• Al instalar la elite Panaboard en el pie,
puede ajustar su altura a 4 niveles
diferentes.
Al cambiar la altura, extraiga los tornillos
izquierdo y derecho de la parte posterior de
la elite Panaboard e insértelos bien a la
altura deseada. Par de torsión (superior a
98 N·m [10 kgf·cm]).
Altura de la elite Pana-
board
Posición del tornillo
-100 mm La más alta
Estándar 2ª desde arriba
+100 mm 2ª desde abajo
+200 mm La más baja
