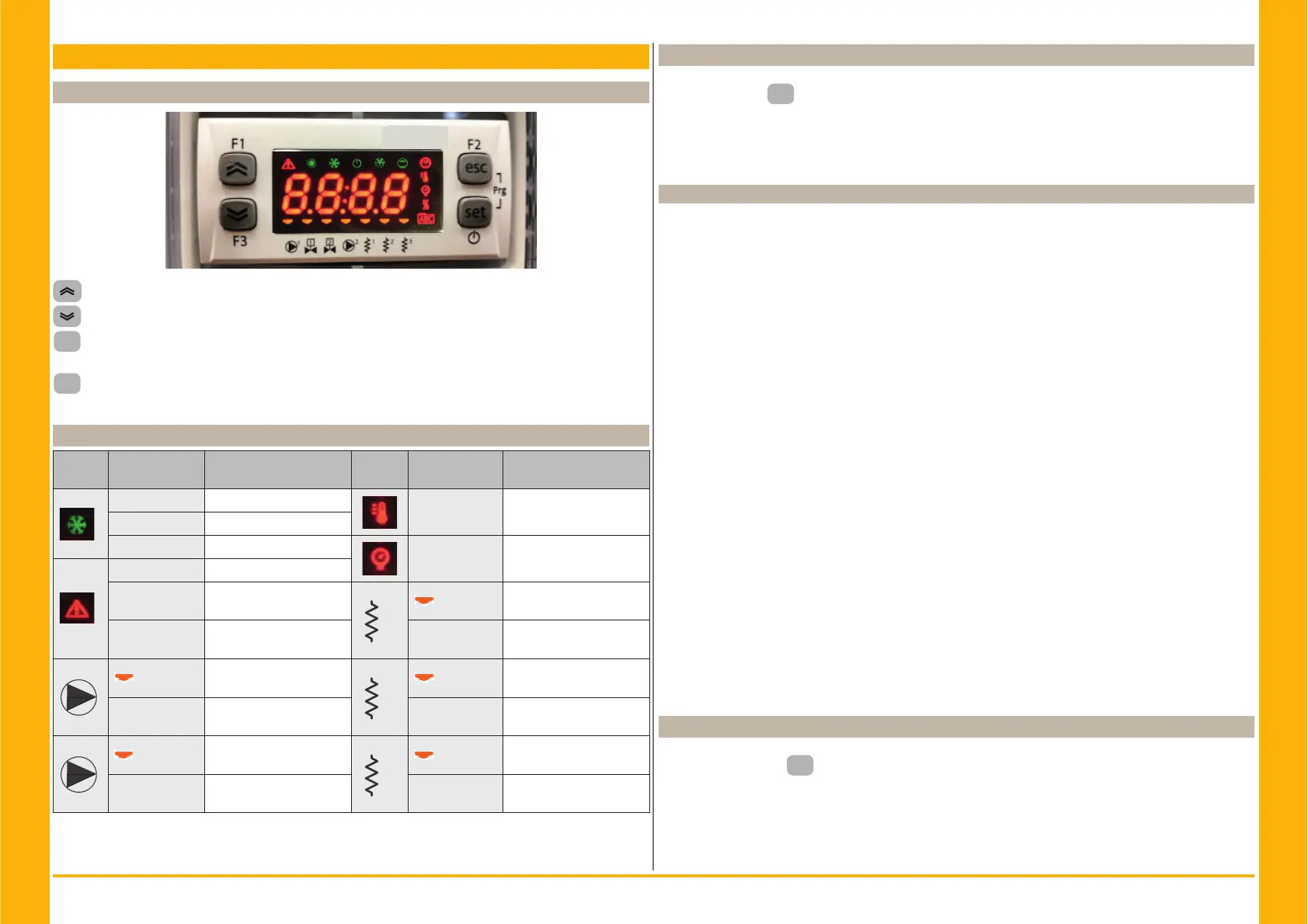

4 Controlo
4.1 Painel de controlo
Botão CIMA: prima para aumentar o valor de um parâmetro editável selecionado.
Botão BAIXO: prima para diminuir o valor de um parâmetro editável selecionado.
esc
Botão ESC : para sair sem guardar; voltar ao nível anterior;
PREMIDO POR 5s. RESET DO ALARME.
set
Botão SET : para sair e guardar/confi rmar o valor; passar ao nível seguinte; aceder ao menu
Set; PREMIDO POR 5s. INICIA O REFRIGERADOR.
4.2 Signifi cado dos símbolos
Símbolo
Estado do
símbolo
função Símbolo
Estado do
símbolo
função
Aceso Compressor ON
Aceso Valor da temperatura
Intermitente Compressor em standby
Apagado Compressor Off
Aceso Valor da pressão
Aceso Alarme presente
Intermitente
Aviso ou
Alarme reiniciável
1
Aceso
Aquecedor anticonge-
lante ON
Apagado Sem alarme Apagado
Aquecedor anticonge-
lante Off
1
Aceso
Bomba 1 ON
2
Aceso
Aquecedor do cárter ON
Compressor 1
Apagado Bomba 1 Off Apagado
Aquecedor do cárter Off
Compressor 1
2
Aceso
Bomba 2 ON
(não presente)
2
Aceso
Aquecedor do cárter ON
Compressor 2
Apagado
Bomba 2 Off
(não presente)
Apagado
Aquecedor do cárter Off
Compressor 2
4.3 Ligar o refrigerador
1. Ligue a alimentação da máquina rodando o interruptor de alimentação QS para “ON” (ligado).
2. Prima o botão“
set
” para iniciar.
3. Ajuste a temperatura desejada no controlador. (par. 4.5.1)
Monitor di fase
Se aquando aparecer no visor o alarme “
Er23”, o utilizador deve certifi car-se de que ligou correcta-
mente a cablagem dos terminais de entrada ao interruptor interruptor seccionador.
4.3.1 Ajustes aquando da entrada em funcionamento
1. Ajuste da temperatura, consulte o parágrafo 4.5.
2. Regulação da bomba.
Verifi que se a bomba funciona correctamente através do manómetro (ler P1 e P0) e verifi cando os
valores limite de pressão (Pmax e Pmin) indicados na placa de dados da bomba.
P1 = pressão com a bomba ON (ligada)
P0 = pressão com a bomba OFF (desligada)
Pmin < (P1-P0) < Pmax
- Exemplo n.º1.
Condições:
circuito fechado, pressão P0 = 2 bares
valores da placa de dados da bomba: Pmin 1 bar/Pmax 3 bares
ajuste a saída da válvula para fornecer uma pressão de 3 bares < P1< 5 bares
- Exemplo n.°2.
Condições:
circuito aberto, pressão P0 = 0 bares
valores da placa de dados da bomba: Pmin 1 bar/Pmax 3 bares
ajuste a saída da válvula para fornecer uma pressão de 1 bar < P1< 3 bares
3. Verifi que igualmente se a bomba funciona correctamente em condições normais de funcionamen-
to.
Verifi que também se a amperagem da bomba se encontra nos limites indicados na placa de dados.
4. Desligue o refrigerador e complete o circuito hidráulico na temperatura “SET”.
5. Verifi que se a temperatura da água “tratada” não desce abaixo dos 5 °C e que a temperatura
ambiente na qual o circuito hidráulico opera não desce abaixo dos 5 °C. Caso a temperatura seja
demasiado baixa, adicione a qualidade de glicol apropriada, como explicado no parágrafo 3.3.3.
Y ATENÇÃO !: antes de ligar a bomba do refrigerador, feche a válvula de saída da água (a insta-
lar pelo cliente).
Mantenha a válvula de entrada (a instalar pelo cliente) sempre aberta.
Ao ligar a bomba, abra lentamente a válvula da água do refrigerador e ajuste o caudal, conforme
descrito no ponto 4.3.1.
4.4 Parar o refrigerado
Quando já não for necessário o funcionamento do refrigerador, desligue o refrigerador da seguinte
forma: Prima o botão“
set
”(5 Secg) .
Não desligue o interruptor de alimentação QS para garantir que todos os dispositivos de protecção
anticongelante continuam a receber energia eléctrica.
