Norsk
6/20
ICEP080E-ICEP120E

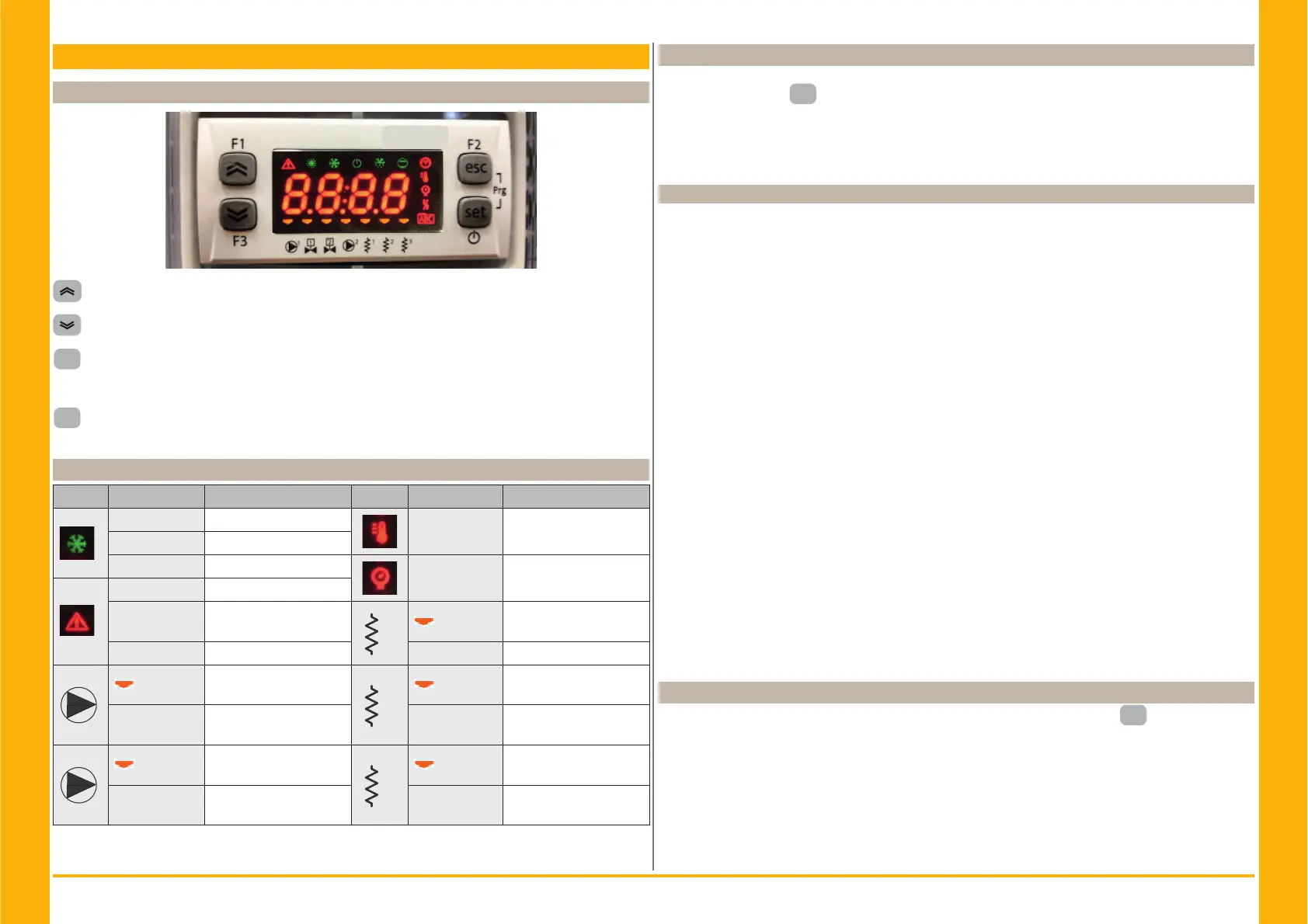

4 Kontroll
4.1 Kontrollpanel
OPP-knapp: trykk for trinnvis å øke verdien for en valgt redigerbar parameter.
NED-knapp: trykk for trinnvis å redusere verdien for en valgt redigerbar parameter.
esc
ESC-knapp : for å avslutte uten å lagre; går tilbake til forrige nivå;
TRYKKES I 5 sek. ALARMNULLSTILLING.
set
SET-knapp: for å forlate og lagre/bekrefte verdi, gå til neste nivå, gå inn i Set-meny,
TRYKKET I 5 s. START KJØLER.
4.2 Symbolenes betydning
Symbol Symbolstatus funksjon Symbol Symbolstatus funksjon
Tent Kompressor PÅ
Tent Temperaturverdi
Blinker Kompressor stand_by
Av Kompressoren Av
Tent Trykkverdi
Tent Alarm til stede
Blinker
Advarsel eller
Alarm kan tilbakestilles
1
Tent
Frostvæskevarmer på
Av Ingen alarm Av Frostvæskevarmer av
1
Tent
Pumpe 1 PÅ
2
Tent
Veivhusvarmer PÅ
Kompressor 1
Av Pumpe 1 av Av
Veivhusvarmer av
Kompressor 1
2
Tent
Pumpe 2 PÅ
(ikke til stede)
2
Tent
Veivhusvarmer PÅ
Kompressor 2
Av
Pumpe 2 av
(ikke til stede)
Av
Veivhusvarmer av
Kompressor 2
4.3 Starte kjøleren
1. Koble strømforsyningen til maskinen ved å dreie hovedisolatorbryteren QS til PÅ.
2. Trykk på knappen“
set
” for å starte.
3. Still inn ønsket temperatur på kontrollen. (par. 4.5.1)
Fasemonitor
Dersom displayet viser alarmen “
Er23” , må brukeren kontrollere at ledningene på inngangstermina-
lene er koblet korrekt til tørkerens strømbryter.
4.3.1 Justering ved oppstart
1. Temperaturinnstilling. Se avsnitt 4.5 for å tilpasse til ny innstilling.
2. Regulering av pumpe
Bekreft at pumpen fungerer korrekt ved å trykke på trykkmåleren (avles P1 og P0) og kontroller
trykkets grenseverdier (Pmaks og Pmin) som er angitt på pumpens merkeplate.
P1 = trykk med pumpe PÅ
P0 = trykk med pumpe AV
Pmin < (P1-P0) < Pmaks
- Eksempel n°1.
Betingelser:
lukket krets, trykk P0 = 2 bar
pumpens merkeplateverdier: Pmin 1 bar/ Pmaks 3 bar
juster ventilutgangen for å få et trykk på 3 bar < P1< 5 bar
- Eksempel n°2.
Betingelser:
åpen krets, trykk P0 = 0 bar
pumpens merkeplateverdier: Pmin 1 bar/ Pmaks 3 bar
juster ventilutgangen for å få et trykk på 1 bar < P1< 3 bar
3. Bekreft på samme måte at pumpen fungerer korrekt under normale kjørebetingelser.
Kontroller også at pumpens strømstyrke er innenfor grensene som er angitt på merkeplaten.
4. Slå av kjøleren, og fortsett å fylle opp den hydrauliske kretsen ved ”SET”-temperatur.
5. Kontroller at temperaturen på det ”behandlede” vannet ikke faller til under 5 °C og at omgivelse-
stemperaturen som den hydrauliske kretsen drives i ikke faller til under 5 °C. Hvis temperaturen er
for lav, tilsettes passende mengde glykol som forklart under avsnittet 3.3.2
Y OBS!: Før du slår kjølepumpen på, må du stenge vannets utløpsventil (installeres hos kunden).
La alltid innløpsventilen (installeres hos kunden) være åpen.
Når du slår pumpen på, åpner du kjølevannets utløpsventil langsomt og justerer strømningsmengden
som beskrevet under punkt 4.3.1.
4.4 Stoppe kjøleren
Når kjøleren ikke skal drives lenger, slås den av som følger: Trykk på knappen“
set
”(5 sek.).
Ikke slå av hovedbryteren QS for å sikre at antifrost-beskyttelsen fremdeles mottar elektrisk strøm.
