4 Control

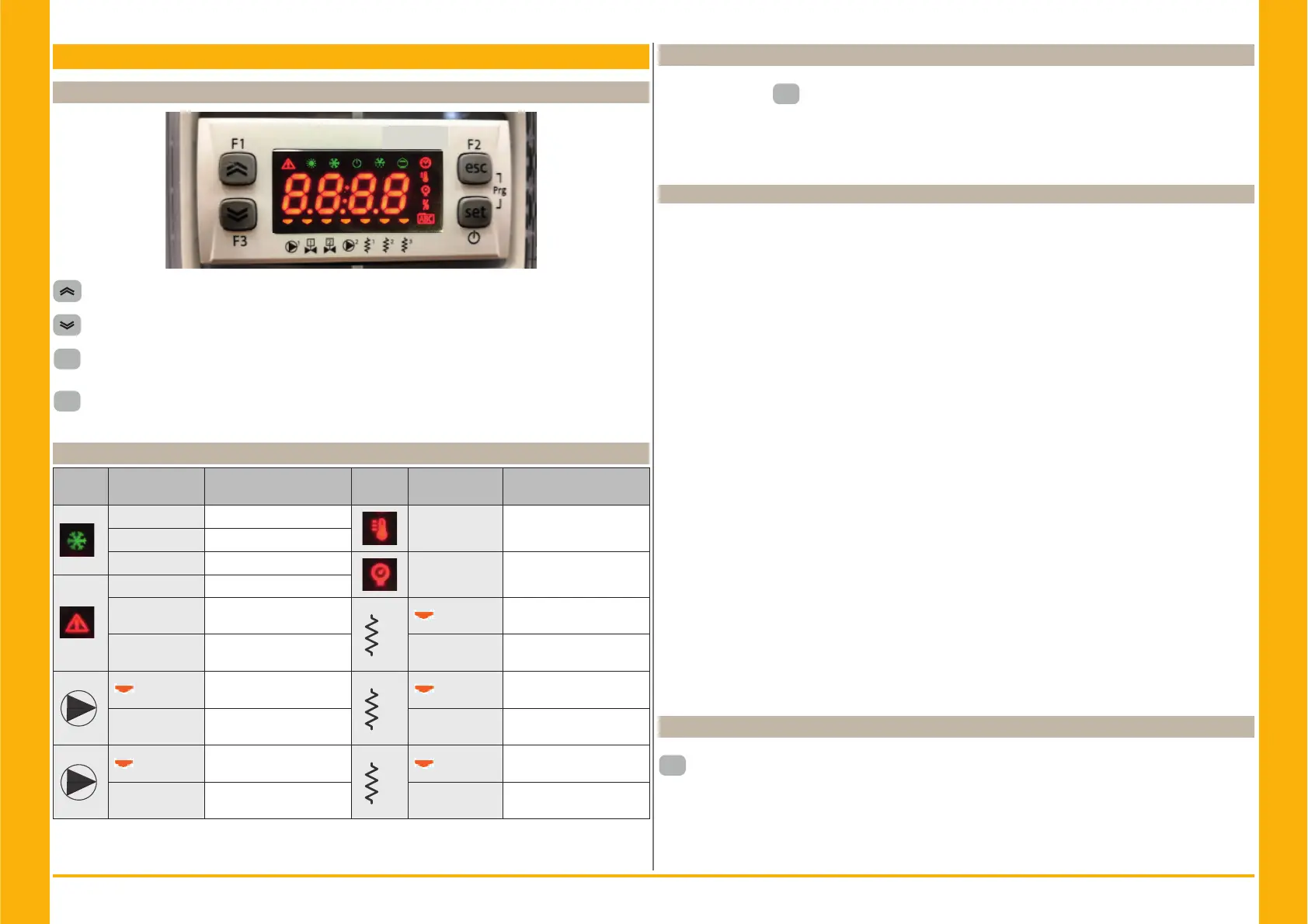

4.1 Panel de control
Botón ARRIBA: púlselo para incrementar el valor de un parámetro editable seleccionado.
Botón ABAJO: púlselo para reducir el valor de un parámetro editable seleccionado.
esc
Botón ESC: para salir sin guardar; volver al nivel anterior;
PULSADO DURANTE 5 s. RESTABLECER ALARMA.
set
Botón SET: para salir y guardar/confi rmar el valor; ir al siguiente nivel; acceder al menú de
ajustes; PULSADO DURANTE 5 s. ENCENDER EL ENFRIADOR.
4.2 Signifi cado de los símbolos
Símbolo
Estado del
símbolo
función Símbolo
Estado del
símbolo
función
Encendido Compresor ACT
Encendido Valor de temperatura
Destellante Compresor en espera
Apagado Compresor DES
Encendido Valor de presión
Encendido Alarma presente
Destellante
Advertencia o
Alarma restablecible
1
Encendido
Calentador de anticonge-
lante ACT
Apagado Sin alarma Apagado
Calentador de anticonge-
lante DES
1
Encendido
Bomba 1 ACT
2
Encendido
Calentador del cárter ACT
Compresor 1
Apagado Bomba 1 DES Apagado
Calentador del cárter DES
Compresor 1
2
Encendido
Bomba 2 ACT
(no presente)
2
Encendido
Calentador del cárter ACT
Compresor 2
Apagado
Bomba 2 DES
(no presente)
Apagado
Calentador del cárter DES
Compresor 2
4.3 Encendido del enfriador
1. Conecte el suministro eléctrico a la máquina girando el interruptor aislado principal QS a ON.
2. Pulse el botón “
set
” para encenderla.
3. Ajuste la temperatura de que desee en el controlador. (párr. 4.5.1)
Monitor de fase
Si en la pantalla se visualiza “
Er23”, el usuario tiene que comprobar que se hayan cableado correcta-
mente los bornes de entrada del interruptor-seccionador.
4.3.1 Ajustes en la puesta en marcha
1. Ajuste de temperatura, consulte el párrafo 4.5.
2. Regulación de la bomba
Verifi que el correcto funcionamiento de la bomba con el manómetro (lectura de P1 y P0) y comprue-
be los valores de límite de presión (Pmáx. y Pmín.) que se indican en la placa de datos de la bomba.
P1 = presión con la bomba en ON
P0 = presión con la bomba en OFF
Pmín. < (P1-P0) < Pmáx.
- Ejemplo n°1.
Condiciones:
circuito cerrado, presión P0 = 2 bar
valores de la placa de datos de la bomba: Pmín. 1 bar/ Pmáx. 3 bar
ajuste la salida de la válvula para dar una presión de 3 bar < P1< 5 bar
- Ejemplo n°2.
Condiciones:
circuito abierto, presión P0 = 0 bar
valores de la placa de datos de la bomba: Pmín. 1 bar/ Pmáx. 3 bar
ajuste la salida de la válvula para dar una presión de 1 bar < P1< 3 bar
3. Verifi que el correcto funcionamiento de la bomba de manera similar en condiciones de operación
normales.
Compruebe también que el amperaje de la bomba esté en los límites indicados en la placa de datos.
4. Apague el enfriador y procesa a llenar el circuito hidráulico a la temperatura de “AJUSTE”.
5. Compruebe que la temperatura del agua “tratada” no cae por debajo de 5 °C y que la temperatu-
ra ambiente en que funciona el circuito hidráulico no cae por debajo de 5 °C. Si la temperatura es
demasiado baja, utilice una cantidad adecuada de glicol, como se explica en el párrafo 3.3.3.
Y ATENCIÓN!: antes de encender la bomba del refrigerador, cierre la válvula de salida del agua
(instalada por el cliente).
Mantenga siempre abierta la válvula de entrada (instalada por el cliente).
Al encender la bomba, abra lentamente la válvula de salida del agua del refrigerador y ajuste el cau-
dal como se describe en el punto 4.3.1.
4.4 Parada del enfriador
Cuando no necesite que el enfriador esté en funcionamiento, apáguelo como se indica: Pulse el botón“
set
”(5 Sec.) .
No apague el interruptor QS para que los dispositivos de protección anticongelación sigan recibiendo
alimentación eléctrica.
