Svenska
6/20
ICEP080E-ICEP120E

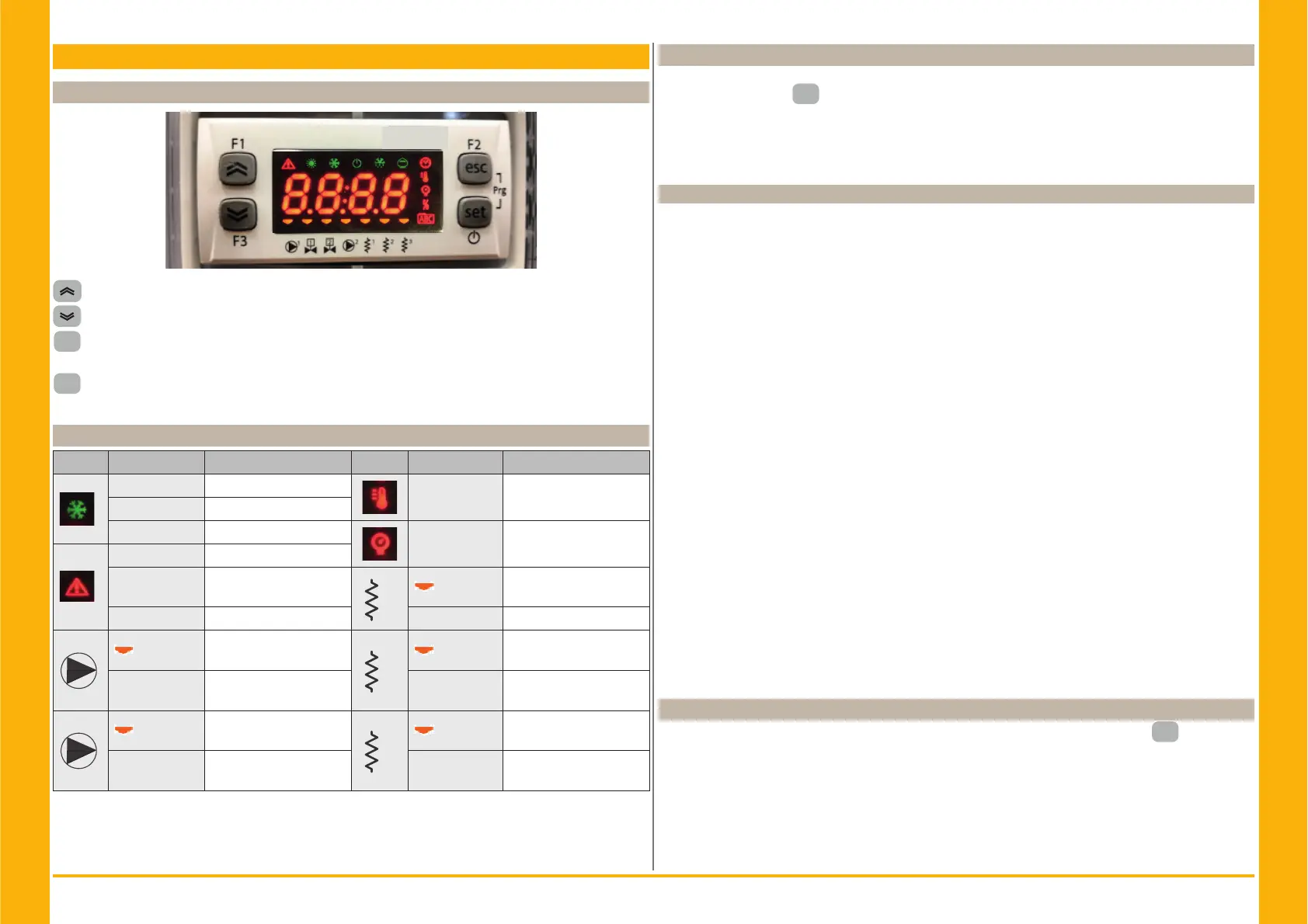

4 Kontroll
4.1 Kontrollpanel
UPP-knapp: tryck på denna för att öka värdet på en vald, inställbar parameter.
NED-knapp: tryck på denna för att minska värdet på en vald, inställbar parameter.
esc
ESC-knapp: för att avsluta utan att spara; återgår till föregående nivå;
INTRYCKT 5 sek. LARMÅTERSTÄLLNING.
set
SET-knapp: för att avsluta och spara/bekräfta ett värde, gå till nästa nivå, gå in på Set-meny;
INTRYCKT 5 sek. STARTA KYLAREN.
4.2 Symbolernas betydelse
Symbol Symbolstatus Funktion Symbol Symbolstatus Funktion
Tänd Kompressor PÅ
Tänd Temperaturvärde
Blinkar Kompressor stand_by
Av Kompressor AV
Tänd Tryckvärde
Tänd Larm föreligger
Blinkar
Varning eller
Återställbart larm
1
Tänd
Frysskyddsvärmare PÅ
Av Inget larm Av Frysskyddsvärmare Av
1
Tänd
Pump 1 PÅ
2
Tänd
Vevhusvärmare PÅ
Kompressor 1
Av Pump 1 Av Av
Vevhusvärmare Av
Kompressor 1
2
Tänd
Pump 2 PÅ
(fi nns ej)
2
Tänd
Vevhusvärmare PÅ
Kompressor 2
Av
Pump 2 Av
(fi nns ej)
Av
Vevhusvärmare Av
Kompressor 2
4.3 Att starta kylaren
1. Koppla strömförsörjningen till apparaten genom att ställa huvudströmbrytaren QS i läget ON.
2. Tryck på knappen “
set
” för att starta.
3. Ställ in önskad temperatur på reglerenheten. (avsnitt 4.5.1)
Fasmonitor
Om det vid påslagning av kylarna på displayen visas ”
Er23”-larm, skall användaren kontrollera att
kablaget dragits korrekt från kopplingsplintar till strömställaringångar.
4.3.1 Adjustments at commissioning
1. Temperaturinställning, se kapitlet 4.5.
2. Reglering av pumpen
Verifi era att pumpen fungerar korrekt med hjälp av tryckmätaren (läs av P1 och P0), och kontrollera
värdet för tryckgränserna (Pmax och Pmin) som fi nns på pumpens typskylt.
P1 = Tryck med pumpen ON
P0 = Tryck med pumpen OFF
Pmin < (P1-P0) < Pmax
- Exempel nr.1.
Förhållanden:
sluten krets, tryck P0 = 2 bar
värden på pumpens typskylt: Pmin 1 bar/ Pmax 3 bar
justera ventilutloppet till att ge ett tryck om 3 bar < P1< 5 bar
- Exempel nr.2.
Förhållanden:
öppen krets, tryck P0 = 0 bar
värden på pumpens typskylt: Pmin 1 bar/ Pmax 3 bar
justera ventilutloppet till att ge ett tryck om 1 bar < P1< 3 bar
3. Kontrollera att pumpen fungerar korrekt på samma sätt under vanliga drifttsvillkor.
Kontrollera även att pumpens ampere-tal ligger inom de gränser som står på typskylten.
4. Stäng av kylaren och fyll på hydraulsystemet vid ”SET”-temperaturen.
5. Kontrollera att temperaturen på det ”behandlade” vattnet inte faller till under 5°C, och att
omgivningstemperaturen i lokalen där hydraulsystemet arbetar inte faller under 5 °C. Om tempera-
turen är för låg, tillsätt korrekt mängd glykol, enligt anvisningarna under 3.3.3.
Y OBSERVERA! Innan du slår på kylpumpen ska du stänga vattenutloppets kran (installeras av
kunden).
Lämna alltid vatteninloppets kran (installeras av kunden) öppen.
Slå på pumpen och öppna sakta kylvattenutloppets kran och justera fl ödeshastigheten så som be-
skrivs under punkt 4.3.1.
4.4 Att stänga av kylaren
Då kyldrift ej längre krävs, skall kylaren stängas av så som följer: Tryck på knappen“
set
”(5 Sec.) .
Stäng inte av huvudströmbrytaren QS - detta för att garantera att frostskyddets anordningar är
strömförsörjda.
