Italiano
6/20
ICEP080E-ICEP120E
4 Controllo

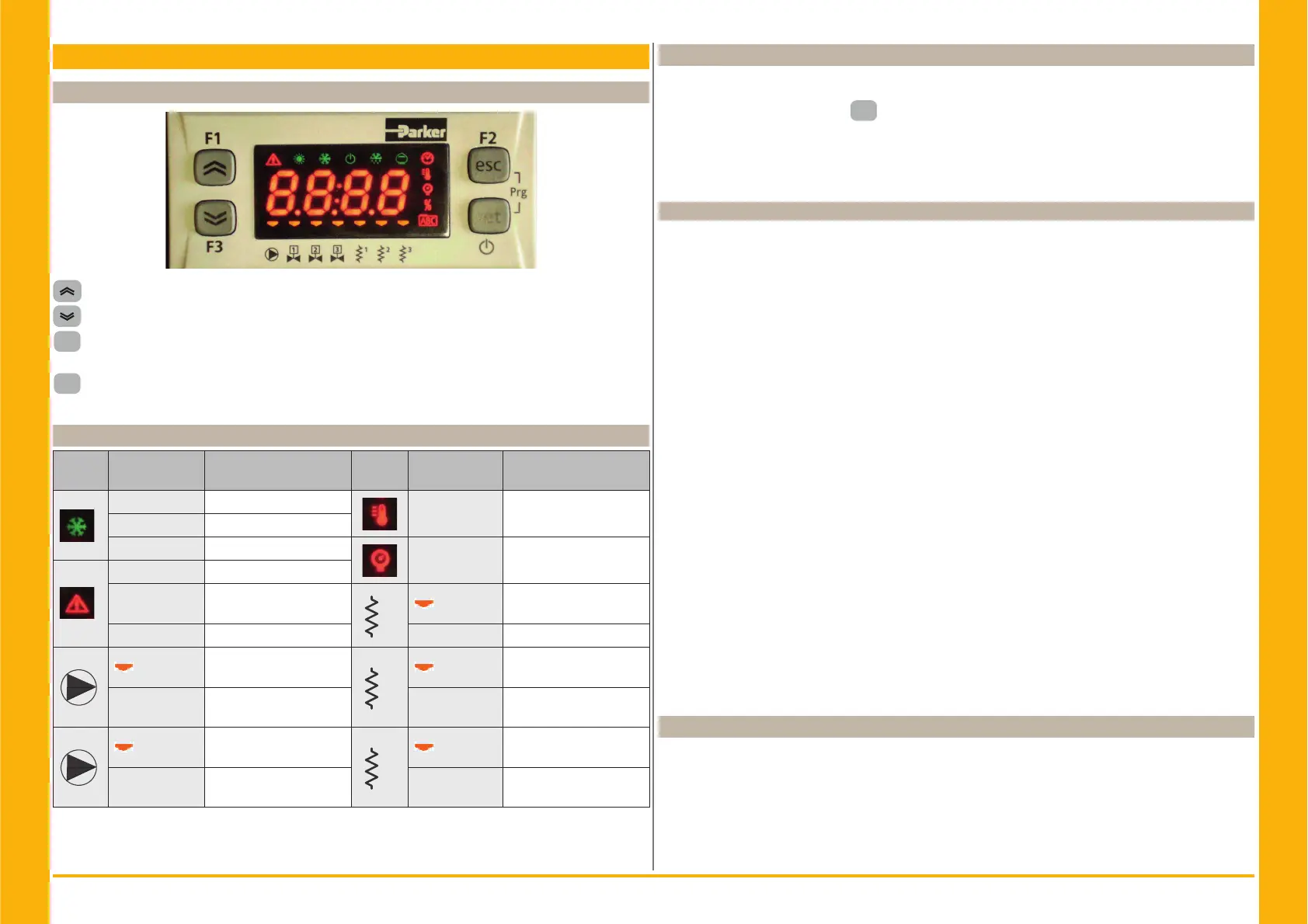

4.1 Pannello di controllo
Pulsante SU: per aumentare il valore dei parametri modifi cabili.
Pulsante GIU’ : per diminuire il valore dei parametri modifi cabili.
esc
Pulsante ESC : per uscire senza salvare; torna al livello precedente;
SE PREMUTO PER 5s. RESET ALLARMI.
set
Pulsante SET : per uscire e salvare/ confermare il valore; accedere al Menu Stati;
SE PREMUTO PER 5s. AVVIO CHILLER.
4.2 Signifi cato simboli
Simbolo
Stato del
simbolo
funzione Simbolo
Stato del
simbolo
funzione
Acceso Compressore ON
Acceso Valore di Temperatura
Lampeggiante Compressore stand_by
Spento Compressore Off
Acceso Valore di Pressione
Acceso Allarme presente
Lampeggiante
Avviso o
Allarme resetabile
1
Acceso
Resiste2nza antigelo
ON
Spento Nessun allarme Spento Resistenza antigelo Off
1
Acceso
Pompa 1 ON
2
Acceso
Resistenza carter ON
Compressore 1
Spento Pompa 1 Off Spento
Resistenza carter Off
Compressore 1
2
Acceso
Pompa 2 ON
(non presente)
2
Acceso
Resistenza carter ON
Compressore 2
Spento
Pompa 2 Off
(non presente)
Spento
Resistenza carter Off
Compressore 2
4.3 Avviamento
1. Dare tensione alla macchina mettendo in on il sezionatore
generale QS.
2. Tenere premuto il pulsante “
set
” fi no all’avvio della macchina.
3. Impostare sul controllore la temperatura desiderata (par. 4.5.1)
Monitore di fase
Se al l’ avviamento compare a display l’allarme “Erxx”, l’utente deve verifi care di avere eseguito cor-
rettamente il cablaggio deimorsetti di ingresso all’interruttore sezionatore.
4.3.1 Regolazioni al primo avviamento
1. Regolazione temperatura dell’acqua. Vedere paragrafo 4.5.
2. Regolazione della pompa
Verifi care il corretto funzionamento della pompa utilizzando il manometro (leggere P1 e P0) e i valo-
ri limite di pressione (Pmax e Pmin) riportati sulla targa dati della pompa.
P1 = pressione con pompa ON
P0 = pressione con pompa OFF
Pmin < (P1-P0) < Pmax
- Esempio n°1.
Condizioni:
circuito chiuso a pressione P0 di 2 bar
dati targa pompa: Pmin 1bar/ Pmax 3bar
regolare l’uscita valvola per una pressione di 3bar< P1< 5Bar
- Esempio n°2.
Condizioni:
circuito aperto a pressione P0 di 0 bar
dati targa pompa: Pmin 1bar/ Pmax 3bar
regolare l’uscita valvola per una pressione di 1bar< P1< 3Bar
3. Verifi care il corretto funzionamento della pompa anche in condizioni di regime.
Verifi care inoltre che l’amperaggio della pompa sia entro i limiti di targa.
4. Spegnere il chiller e procedere con il rabbocco del circuito idraulico con la temperatura di “SET”.
5. e) Controllare che la temperatura dell’acqua “trattata” non scenda sotto i 5°C e la temperatura am-
biente in cui opera il circuito idraulico non scenda sotto 5°C. In caso contrario aggiungere all’acqua
l’opportuna quantità di glicole, come spiegato nel paragrafo 3.3.3.
Y ATTENZIONE!: prima dell’accensione pompa del chiller, chiudere la valvola di uscita acqua
(installazione a cura del cliente).
Mantenere sempre aperta la valvola in ingresso (installazione a cura del cliente).
Accendere la pompa, aprire lentamente la valvola di uscita acqua chiller ed eseguire la regolazione
della portata come descritto al punto 4.3.1.
4.4 Fermata
Quando non è più richiesto il funzionamento del refrigeratore mettere in off il refrigeratore come
segue: premere il tasto “SET” (5 sec.).
Non mettere in off il sezionatore generale QS in modo da garantire l’alimentazione di eventuali resi-
stenze antigelo presenti nel refrigeratore.
