ICEP080E-ICEP120E
4 Sterowanie

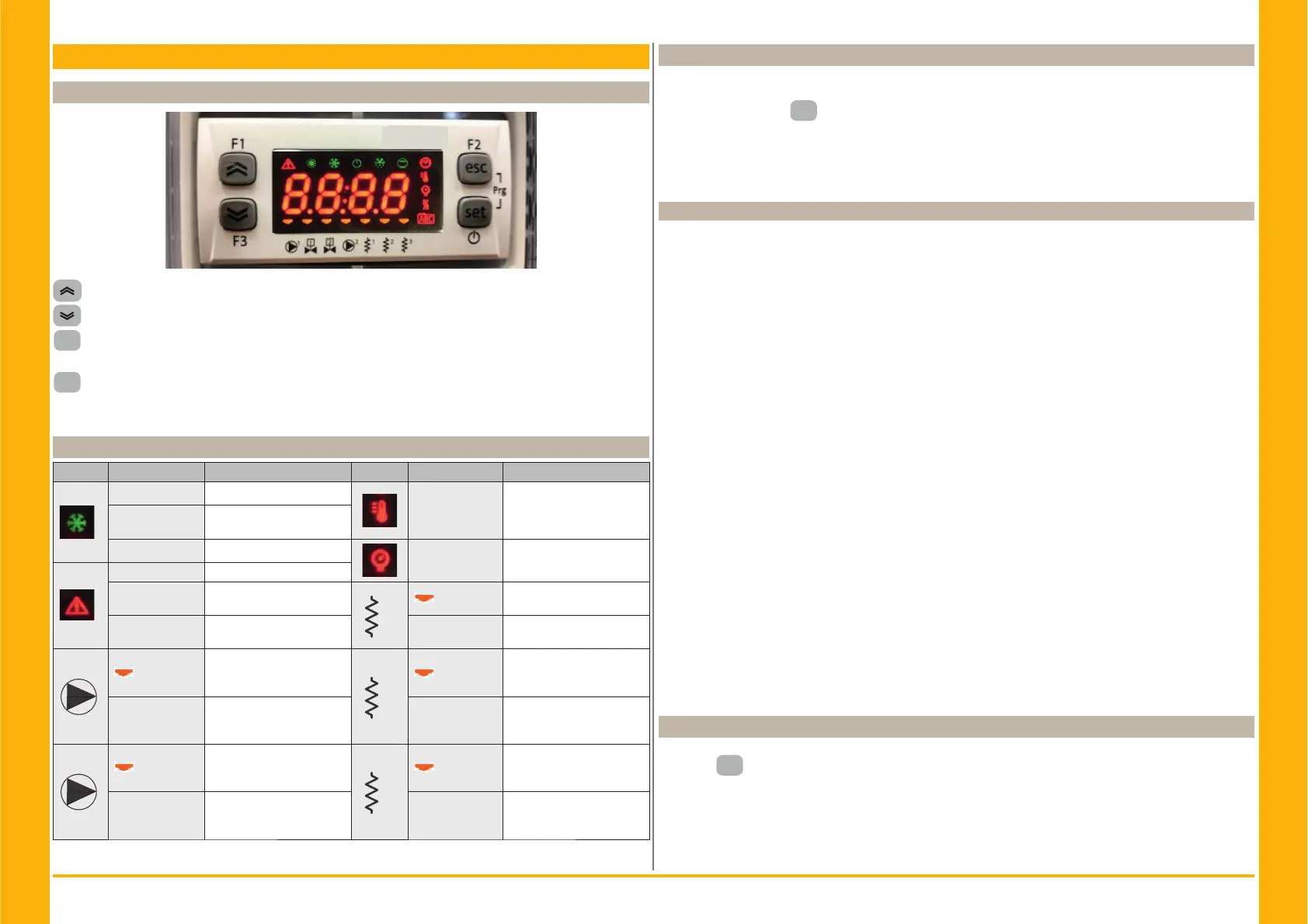

4.1 Panel sterowania
Przycisk DO GÓRY: nacisnąć przycisk w celu zwiększenia wartości wybranego parametru edytowalnego.
Przycisk W DÓŁ: nacisnąć przycisk w celu zmniejszenia wartości wybranego parametru edytowalnego.
esc
Przycisk ESC: służy do wychodzenia bez zapisywania; powoduje powrót do poprzedniego poziomu;
NACIŚNIĘTY PRZEZ 5 s powoduje RESET ALARMU.
set
Przycisk SET: służy do wychodzenia izapisywania/ potwierdzania wartości; powoduje przejście do
następnego poziomu. Jego naciśnięcie powoduje wejście do menu ustawień;
NACIŚNIĘTY PRZEZ 5 s powoduje URUCHOMIENIE AGREGATU CHŁODNICZEGO.
4.2 Znaczenie symboli
Symbol Stan symbolu Funkcja Symbol Stan symbolu Funkcja
świeci się Sprężarka włączona
świeci się Wartość temperatury
miga
Sprężarka w trybie czu-
wania
Wył. Sprężarka wyłączona
świeci się Wartość ciśnienia
świeci się Występuje alarm
miga
Ostrzeżenie lub
Alarm do skwitowania
1
świeci się
Podgrzewacz płynu przeciw
zamarzaniu WŁ.
Wył. Brak alarmu Wył.
Podgrzewacz płynu przeciw
zamarzaniu WYŁ.
1
świeci się
Pompa 1 WŁ.
2
świeci się
Podgrzewacz skrzyni korbo-
wej WŁ.
Sprężarka 1
Wył. Pompa 1 WYŁ. Wył.
Podgrzewacz skrzyni korbo-
wej WYŁ.
Sprężarka 1
2
świeci się
Pompa 2 WŁ.
(brak)
2
świeci się
Podgrzewacz skrzyni korbo-
wej WŁ.
Sprężarka 2
Wył.
Pompa 2 WYŁ.
(brak)
Wył.
Podgrzewacz skrzyni korbo-
wej WYŁ.
Sprężarka 2
4.3 Uruchamianie agregatu chłodniczego
1. Podłączyć maszynę do zasilania poprzez obrócenie wyłącznika sieciowego QS w położenie ON
(WŁ.).
2. Nacisnąć przycisk“
set
” aby uruchomić urządzenie.
3. Ustawić na kontrolerze żądaną temperaturę. (punkt 4.5.1)
Monitor fazy
Jeżeli na wyświetlaczu pojawia się alarm “
Er23”, użytkownik musi sprawdzić, czy zaciski na wejściu
odłącznika zostały prawidłowo okablowane.
4.3.1 Regulacje podczas pierwszego uruchomienia
1. Ustawianie temperatury wody, patrz rozdział 4.5.
2. Za pomocą manometru sprawdzić prawidłowe działanie pompy (odczytać P1 i P0) oraz wartości
graniczne ciśnienia (Pmax i Pmin) podane na tabliczce znamionowej pompy.
P1 = ciśnienie przy włączonej pompie
P0 = ciśnienie przy wyłączonej pompie
Pmin < (P1-P0) < Pmax
- Przykład nr 1.
Warunki:
obwód zamknięty z ciśnieniem P0 wynoszącym 2 bar
dane z tabliczki znamionowe pompy: Pmin 1bar/ Pmax 3bar
wyregulować wyjście zaworu na ciśnienie 3 bar< P1< 5 bar
- Przykład nr 2.
Warunki:
obwód otwarty z ciśnieniem P0 wynoszącym 0 bar
dane z tabliczki znamionowe pompy: Pmin 1bar/ Pmax 3bar
wyregulować wyjście zaworu na ciśnienie 1 bar< P1< 3 bar
3. Sprawdzić prawidłowe działanie pompy również w warunkach pracy.
Sprawdzić ponadto, czy natężenie prądu elektrycznego w pompie mieści się w granicach podanych
na tabliczce znamionowej.
4. Wyłączyć agregat chłodniczy i napełnienia obwodu hydraulicznego przy temperaturze „SET”.
5. Sprawdzić, czy temperatura wody procesowej nie spada poniżej 5°C, a temperatura otoczenia, w
której pracuje obwód hydrauliczny, nie spada poniżej 5°C. Jeśli tak, dodać do wody odpowiednią
ilość glikolu zgodnie z instrukcjami w rozdziale 3.3.3
Y UWAGA: przed włączeniem pompy agregatu do schładzania zamknąć zawór wylotowy wody
(którego instalacja leży w zakresie klienta).
Zawsze trzymać zawór wlotowy (którego instalacja leży w zakresie klienta) otwarty.
Włączyć pompę, powoli otworzyć zawór wylotowy wody agregatu do schładzania i wyregulować
natężenie przepływu zgodnie z opisem w punkcie 4.3.1.
4.4 Zatrzymanie
Kiedy niepotrzebne jest już działanie chillera, należywyłączyć gow następujący sposób: Nacisnąć
przycisk “
set
”(5 Sec.) .
Nie przestawiać na off odłącznika głównego QS [P0] tak, by zapewnić zasilanie ewentualnych grzałek
przeciwzamarzaniowych w agregacie.
