ICEP080E-ICEP120E
4 Bediening

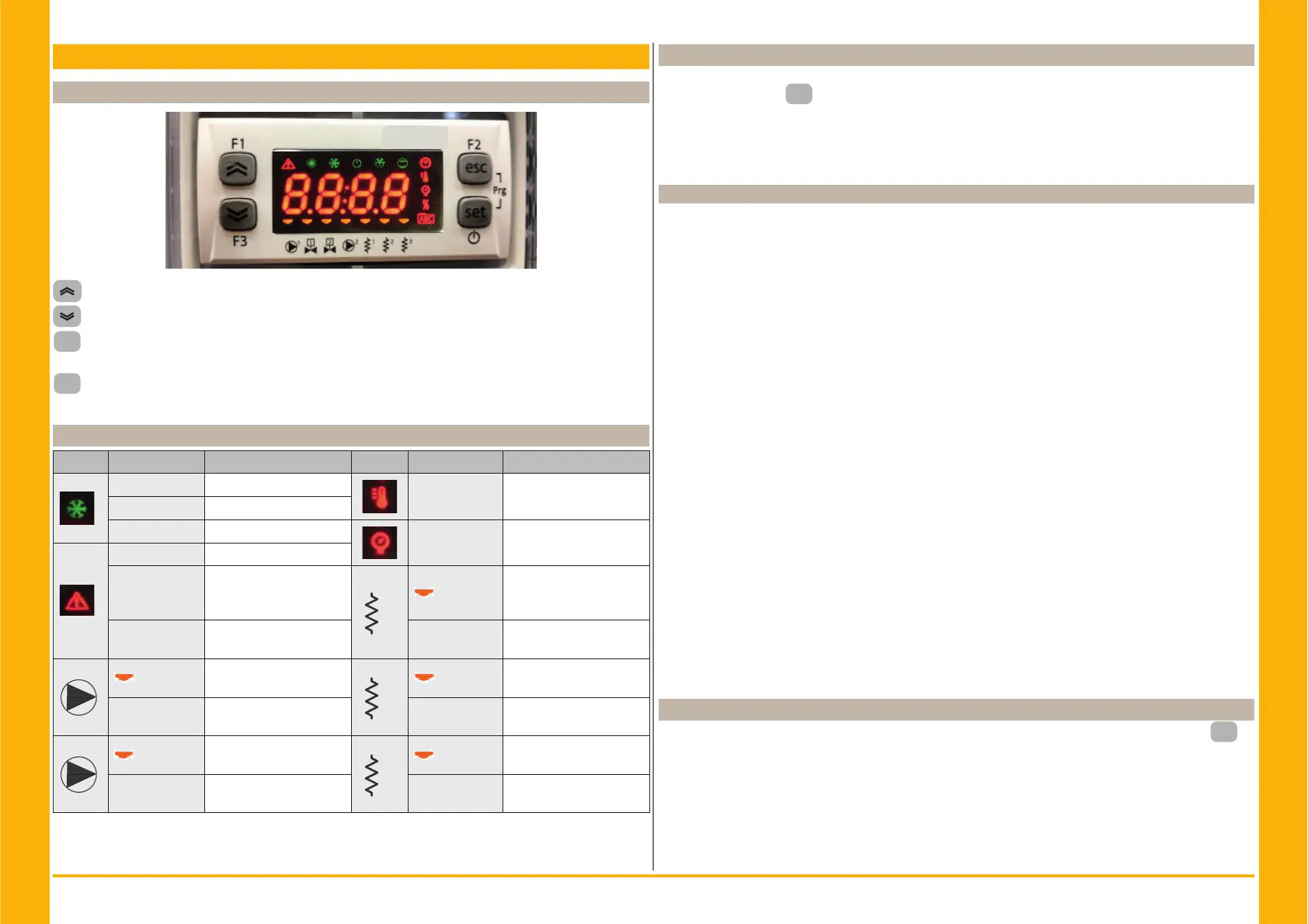

4.1 Bedieningspaneel
Toets OMHOOG: druk om de waarde van een geselecteerde, bewerkbare parameter te verhogen.
Toets OMLAAG: druk om de waarde van een geselecteerde, bewerkbare parameter te verlagen.
esc
Toets ESC: om af te sluiten zonder op te slaan; keert terug naar het vorige niveau;
INGEDRUKT GEDURENDE 5 sec. RESETTEN ALARM.
set
Toets SET: om af te sluiten en de waarde op te slaan/te bevestigen; gaat naar het volgende
niveau; openen menu Set; INGEDRUKT GEDURENDE 5 sec. START KOELER.
4.2 Betekenis symbolen
Symbool Status symbool functie Symbool Status symbool functie
Brandt Compressor ON
Brandt Temperatuurwaarde
Knippert Compressor in stand-by
Uit Compressor OFF
Brandt Drukwaarde
Brandt Alarm aanwezig
Knippert
Waarschuwing of
Alarm kan gereset
worden
1
Brandt
Antivriesverwarming ON
Uit Geen alarm Uit
Antivriesverwarming
OFF
1
Brandt
Pomp 1 ON
2
Brandt
Carterverwarming ON
Compressor 1
Uit Pomp 1 OFF Uit
Carterverwarming OFF
Compressor 1
2
Brandt
Pomp 2 ON
(niet aanwezig)
2
Brandt
Carterverwarming ON
Compressor 2
Uit
Pomp 2 OFF
(niet aanwezig)
Uit
Carterverwarming OFF
Compressor 2
4.3 De koeler starten
1. Sluit de voeding naar de machine aan door de hoofdschakelaar QS in de stand AAN te zetten.
2. Druk op de toets “
set
” om te starten.
3. Stel de gewenste temperatuur in met de bediening. (par. 4.5.1)
Fasebewaker
Als bij het starten van op het display het alarm “
Er23” verschijnt,moet worden gecontroleerd of de
bedrading van de ingangsklemmen naar de scheidingsschakelaar van correct is uitgevoerd.
4.3.1 Aanpassingen tijdens inbedrijfstelling
1. Temperatuurinstelling: zie paragraaf 4.5 om een nieuwe instelling te gebruiken.
2. Regeling van de pomp
Controleer de goede werking van de pomp, gebruik de drukmeter (lees P1 en P0) en controleer de
druklimietwaarden (Pmax en Pmin) op het typeplaatje van de pomp.
P1 = druk met pomp AAN
P0 = druk met ppmp UIT
Pmin < (P1-P0) < Pmax
- Voorbeeld nr. 1.
Voorwaarden:
gesloten circuit, druk P0 = 2 bar
waarden typeplaatje pomp: Pmin 1 bar/ Pmax 3 bar
pas de klepuitlaat aan om een druk van 3 bar < P1< 5 bar te verkrijgen
- Voorbeeld nr. 2.
Voorwaarden:
open circuit, druk P0 = 0 bar
waarden typeplaatje pomp: Pmin 1 bar/ Pmax 3 bar
pas de klepuitlaat aan om een druk van 1 bar < P1< 3 bar te verkrijgen
3. Controleer de goede werking van de pomp ook onder normale bedrijfsomstandigheden.
Controleer ook dat het aantal ampère van de pomp binnen de limieten op het typeplaatje ligt.
4. Schakel de koeler uit en vul het hydraulisch circuit bij met de ingestelde (“SET”) temperatuur.
5. Controleer dat de temperatuur van het “behandelde” water niet onder 5°C daalt en dat de omge-
vingstemperatuur waarin het hydraulisch circuit werkt niet onder 5°C daalt. Als de temperatuur te
laag is, voegt u de juiste hoeveelheid glycol toe, zoals wordt uitgelegd in paragraaf 3.3.3.
Y LET OP!: voordat u de koelpomp inschakelt, dient u de wateruitlaatklep (te installeren door de
klant) te sluiten.
Houd de inlaatklep (te installeren door de klant) altijd open.
Open bij het inschakelen van de pomp langzaam de wateruitlaatklep van de koeler en stel het debiet
in zoals beschreven in punt 4.3.1.
4.4 De koeler stoppen
Wanneer de koeler niet meer moet werken, schakelt u de koeler als volgt uit: Druk op de toets“
set
”
( 5 sec.).
Zet de hoofdschakelaar QS niet uit, om te garanderen dat de beveiligingsinrichtingen tegen bevriezing
nog steeds van stroom worden voorzien.
