Magyar
6/20
ICEP080E-ICEP120E

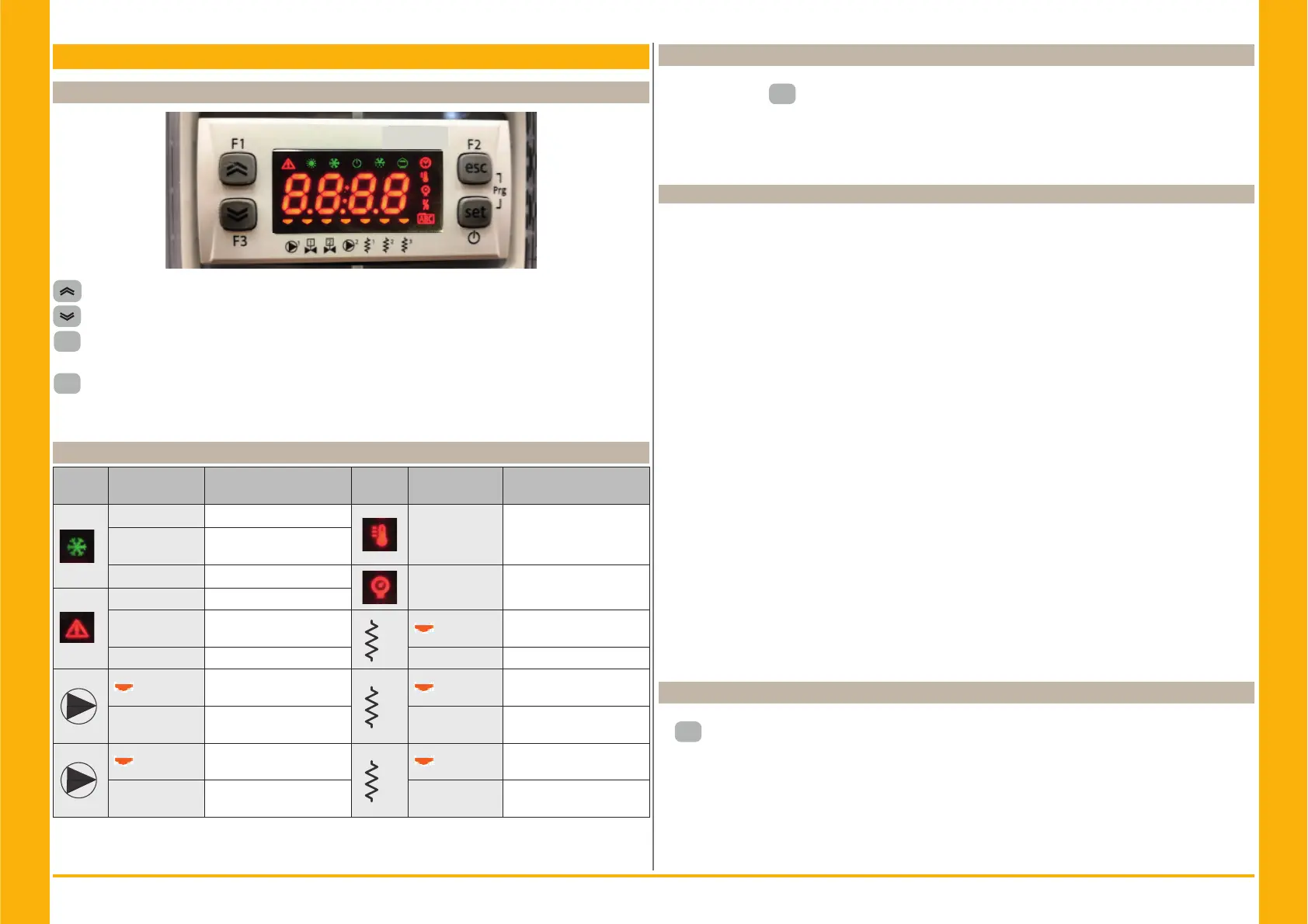

4 Vezérlés
4.1 Vezérlőpult
FEL gomb: nyomja meg akiválasztott módosítható paraméter értékének növeléséhez.
LE gomb: nyomja meg akiválasztott módosítható paraméter értékének csökkentéséhez.
esc
ESC gomb: amentés nélküli kilépéshez; visszatér az előző szintre;
5 másodpercig NYOMVA TARTVA. RIASZTÁS VISSZAÁLLÍTÁSA.
set
SET gomb: akilépéshez és az érték mentéséhez/megerősítéséhez;
a következő szintre lépés; belépés aBeállítások menübe;
5 másodpercig NYOMVA TARTVA. HŰTŐ INDÍTÁSA.
4.2 Szimbólumok jelentése
Szimbó-
lum
Szimbólum
állapota
Funkció
Szimbó-
lum
Szimbólum
állapota
Funkció
Világít Kompresszor BE
Világít Hőmérsékletérték
Villog
Kompresszor készen-
létben
Nem világít Kompresszor ki
Világít Nyomásérték
Világít Riasztás jelen
Villog
Figyelmeztetés vagy
Riasztás, nullázható
1
Világít
Fagymentesítő fűtés BE
Nem világít Nincs riasztás Nem világít Fagymentesítő fűtés ki
1
Világít
Szivattyú 1 BE
2
Világít
Forgattyúház fűtés BE
Kompresszor 1
Nem világít Szivattyú 1 ki Nem világít
Forgattyúház fűtés ki
Kompresszor 1
2
Világít
Szivattyú 2 BE
(nincs jelen)
2
Világít
Forgattyúház fűtés BE
Kompresszor 2
Nem világít
Szivattyú 2 ki
(nincs jelen)
Nem világít
Forgattyúház fűtés ki
Kompresszor 2
4.3 Hűtőberendezés indítása
1. A QS fő leválasztó kapcsoló BE kapcsolásával csatlakoztassa a gépet az áramellátáshoz.
2. Nyomja meg a“
set
” gombot az indításhoz.
3. Állítsa be a kívánt hőmérsékletet a vezérlőn. (4.5.1 bekezdés)
Fázismonitor
Ha a kijelzőn “(5” riasztás jelenik meg, a fel−használónak ellenőriznie kell, hogy a választókapcsoló
be−meneti kapcsainak kábelezését helyesen hajtotta−e végre.
4.3.1 Beállítások az első indításkor
1. W Hőmérséklet-beállítás. új beállítás elvégzéséhez lásd a 4.5 pontot.
2. b) A szivattyú működésének ellenőrzését a nyomásmérő (P1 és P0 leolvasása) és a szivattyú
adattábláján látható nyomás határértékek (Pmax és Pmin) segítségével végezze.
P1 = nyomás ON szivattyúval
P0 = nyomás OFF szivattyúval
Pmin < (P1-P0) < Pmax
- 1. példa.
Feltételek:
zárt kör P0 nyomása 2 bar
szivattyú adattábla: Pmin 1 bar/ Pmax 3 bar
szelep kimenet beállítása 3 bar nyomásra< P1< 5 bar
- 2. példa.
Feltételek:
nyitott kör P0 nyomása 0 bar
szivattyú adattábla: Pmin 1 bar/ Pmax 3 bar
szelep kimenet beállítása 1 bar nyomásra< P1< 3 bar
3. Normál üzemi feltételek esetén is ellenőrizze a szivattyú helyes működését.
Ellenőrizze továbbá, hogy a szivattyú áramerőssége az adattábla szerinti határértékek közé essen.
4. A chiller kikapcsolása után a „SET” hőmérsékleten végezze el a hidraulikakör utántöltését.
5. Ügyeljen arra, hogy a „kezelt” víz hőmérséklete ne menjen 5 °C alá és hogy a hidraulikakör
környezeti hőmérséklete ne menjen 5 °C alá. Ellenkező esetben adjon megfelelő mennyiségű glikolt
a vízhez, a 3.3.2 pontban leírtak szerint.
Y FIGYELEM! A hűtőszivattyú bekapcsolása előtt zárja el a vízkivezető szelepet (felszereléséről
az ügyfél gondoskodik).
A bemeneti szelepet (felszereléséről az ügyfél gondoskodik) mindig tartsa nyitva.
Kapcsolja be a szivattyút, lassan nyissa meg a hűtő vízkivezető szelepét, és állítsa be az áramlási
sebességet a 4.3.1. pontban leírtak szerint.
4.4 Hűtőberendezés leállítása
Amikor a hűtöberendezés működésére nincs többet szükség, az alábbiak szerint állítsa le: nyomja meg
a “
set
” gombot (5 mp-ig).
Ne kapcsolja ki a QS főkapcsolót, hogy biztosítsa, a fagyvédő készülékek továbbra is áramot kapnak.
