6.2. Ein / Ausschalten & Helligkeit der Anzeige
Drücken Sie die Power-Taste kurz bis ein „Piepton“ zu hören ist. Anschließend wird der Ladebildschirm
angezeigt, bis das Hauptmenü erscheint.
Drücken Sie die Power-Taste nochmals um das Gerät wieder auszuschalten.
Betätigen Sie die Taste für die Displaybeleuchtung mehrmals um die Helligkeit in 5 Stufen
umzuschalten. Wird eine geringere Bildhelligkeit verwendet, verlängert sich die Akkuleistung des
Gerätes.
6.3. Firmware Updates
Wenn irgendwie defekt war während der Nutzung des Analysators auftritt, kontaktieren Sie bitte den
PeakTech Kundendienst.
Firmware Updates sollten nur von qualifizierten Fachkräften durchgeführt werden, da ein falsch
durchgeführtes Update das Gerät beschädigen kann.
6.4. Eingangsverbindungen
Überprüfen Sie unbedingt, ob das Analyzer-Setup die Eigenschaften des zu prüfenden Systems erfüllt.
Dies betrifft: Verdrahtung, Nennfrequenz, Nennspannung, Stromzangen-Verhältnis und Messbereich.
Der Analysator verfügt über 4 BNC-Eingänge für Stromzangen und 5 Sockel-Eingänge für Mess-
Spannungen. Schalten sie wenn möglich das zu prüfende System vor dem Anlegen des Stromzangen
und Messleitungen ab und achten Sie immer auf das Tragen der vorgeschriebenen
Schutzausrüstungen.
Für ein 3-Phasen-System, stellen Sie die Verbindungen wie im Bild unter Absatz 5.3. her.
Zunächst legen Sie die Stromzangen um die Leiter der Phase A (L1), B (L2), C (L3) und N (neutral). Die
Klemmen sind mit einem Pfeil für die korrekte Signalpolarität gekennzeichnet.
Anschließend klemmen Sie die Spannung an: Beginnen Sie mit Erde und dann nacheinander N, A (L1),
B (L2), C (L3). Für korrekte Messergebnisse, immer den geerdeten Eingang anschließen.
Für Einphasen-Messungen verwenden Sie den Spannungseingang A (L1) oder Stromeingang A (L1)
und die Erdung.
Der Spannungseingang A (L1) ist die Referenzphase für alle Messungen.
Bevor irgendwelche Messungen durchgeführt werden, stellen Sie den Analysator auf die Netzspannung,
Frequenz und Verdrahtung des Stromnetzes, welches Sie messen möchten ein.
Scope Signalform und Zeiger-Display sind nützlich um zu überprüfen, ob Spannungsleitungen und
Stromzangen korrekt angeschlossen sind. Im Vektordiagramm sollten die Phasenspannungen und
Ströme A (L1), B (L2) und C (L3) in richtiger Reihenfolge auftreten, wenn Sie diese im Uhrzeigersinn
ablesen:

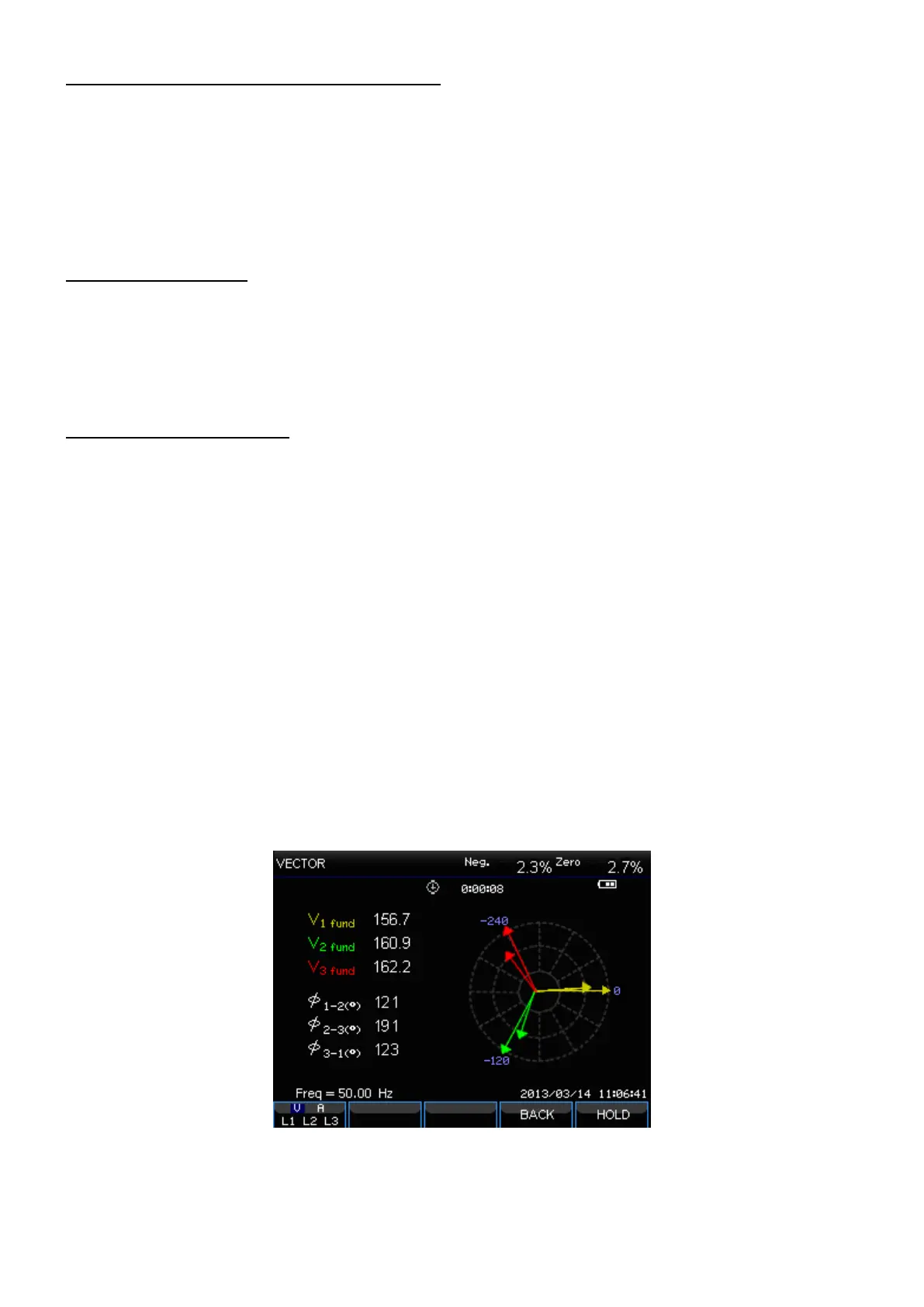

Bild: Vektordiagramm für korrekt angeschlossenen Klemmen
-11-
