PeakTech 4145 - Anzeige der Funktionstasten

 MONITOR
Messmodus
Darstellung
Form der Messergebnisse
Monitor
Vrms
Zeigt Spezifikationen wie Spannung,
Oberschwingungen, Flicker, Swells, Dips,
schnelle Spannungsänderung, Unterbrechung,
Unsymmetrie, Frequenz usw. der
Netzqualitätsparameter
Balkengrafik
Detailliertes Balkendiagramm der
Oberschwingungen
Trend
Trends von ausgewählten Daten im Laufe der
Zeit eingestellt
Events-Tabelle
Nimmt Ereignisse auf, welche die gesetzten
Limits überschreiten
5.5. Anzeige und Funktionstasten
Der Analyzer arbeitet mit fünf verschiedenen Bildmasken um Messergebnisse in der effektivsten Weise
zu präsentieren.
 Tabellenform

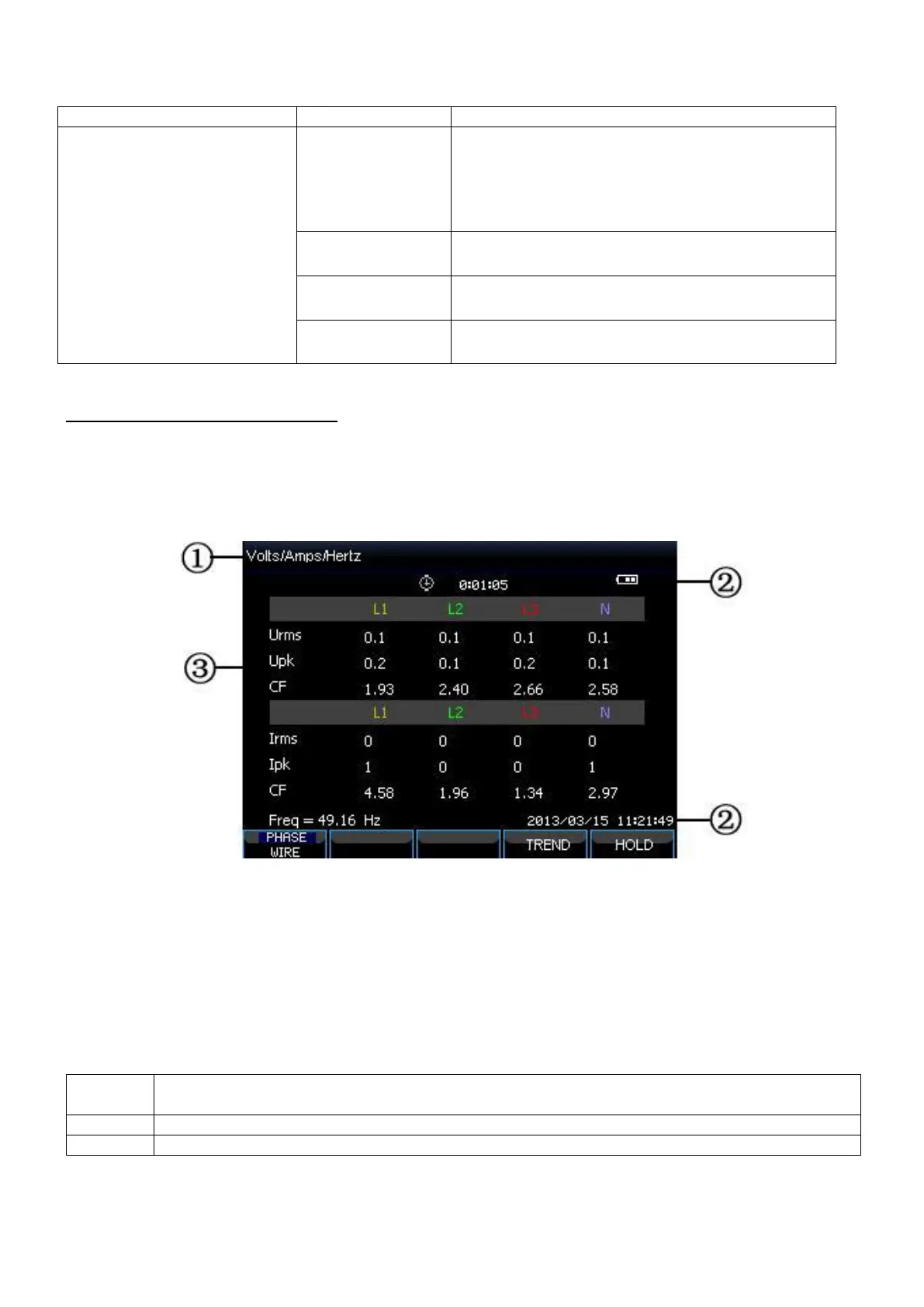

Dieser Bildschirm gibt eine sofortige Übersicht über wichtige numerische Messwerte. So wie der
Tabellen-Bildschirm unter Spannung / Strom / Frequenz-Modus.
Bildschirminformationen
(1) Die Kopfzeile zeigt den aktuellen Messmodus.
(2) Statusanzeige und Statuszeile.
(3) Messparameter und Werte. Der Inhalt ist abhängig vom Messmodus, Phasenzahl und der
Verdrahtung.
Funktionstasten
F1
Für 3-Phasen-Y-Typ Verdrahtungskonfiguration, schalten Sie zwischen
Phasenspannung und Netzspannung um
F4
Zugriff auf die Trend-Anzeige
F5
Zwischen RUN und HOLD umschalten
-6-
