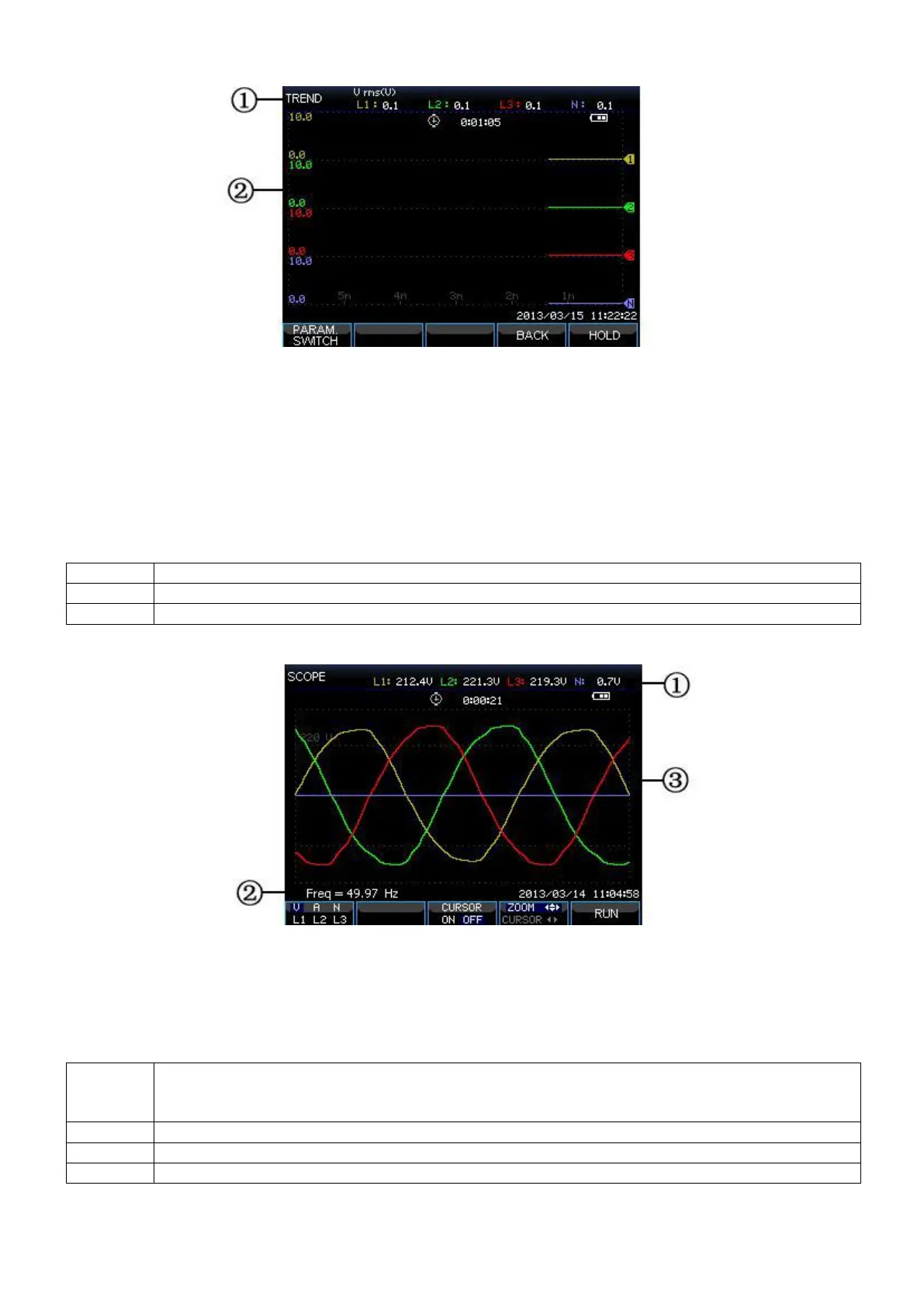

Trend Anzeige
Trend zeigt den zeitlichen Verlauf der Messwerte aus der Tabelle an. So wie die Einbrüche (Dips) &
Spitzen (Swells) -Zeit horizontal angezeigt wird, wird der Trend allmählich von der rechten Seite des
Bildschirms aufgebaut.
Bildschirminformationen:
(1) Zeigt aktuellen Wert der Trend-Anzeige. Wenn der Cursor eingeschaltet ist, wird der Trend-Wert
am Cursor angezeigt.
(2) Anzeigebereich der Trend-Anzeige.
Funktionstasten:
Zurück zur Tabellendarstellung
Zwischen RUN und HOLD umschalten
Wellenformanzeige
Bildschirminformationen:
(1) In der Kopfzeile wird der RMS-Wert der Wellenformen angezeigt.
(2) Zeigt die gemessene Frequenz.
(3) Anzeigebereich der Spannungs- / Strom-Wellenformen
Funktionstasten:
Wählt Wellenform zur Anzeige:
V zeigt alle Spannungen; A alle Ströme; L1, L2, L3 und N Spannung und Strom der
ausgewählten Phase synchron
Wechsel zwischen Cursor-und Zoom
-7-
