Zeigerdarstellung
Hierbei wird die Phasenbeziehung zwischen Spannungen und Strömen in einem Vektordiagramm
dargestellt. Die „Phasor“- Zeiger sind unter dem Unbalance-Modus verfügbar. Siehe Abbildung unten:

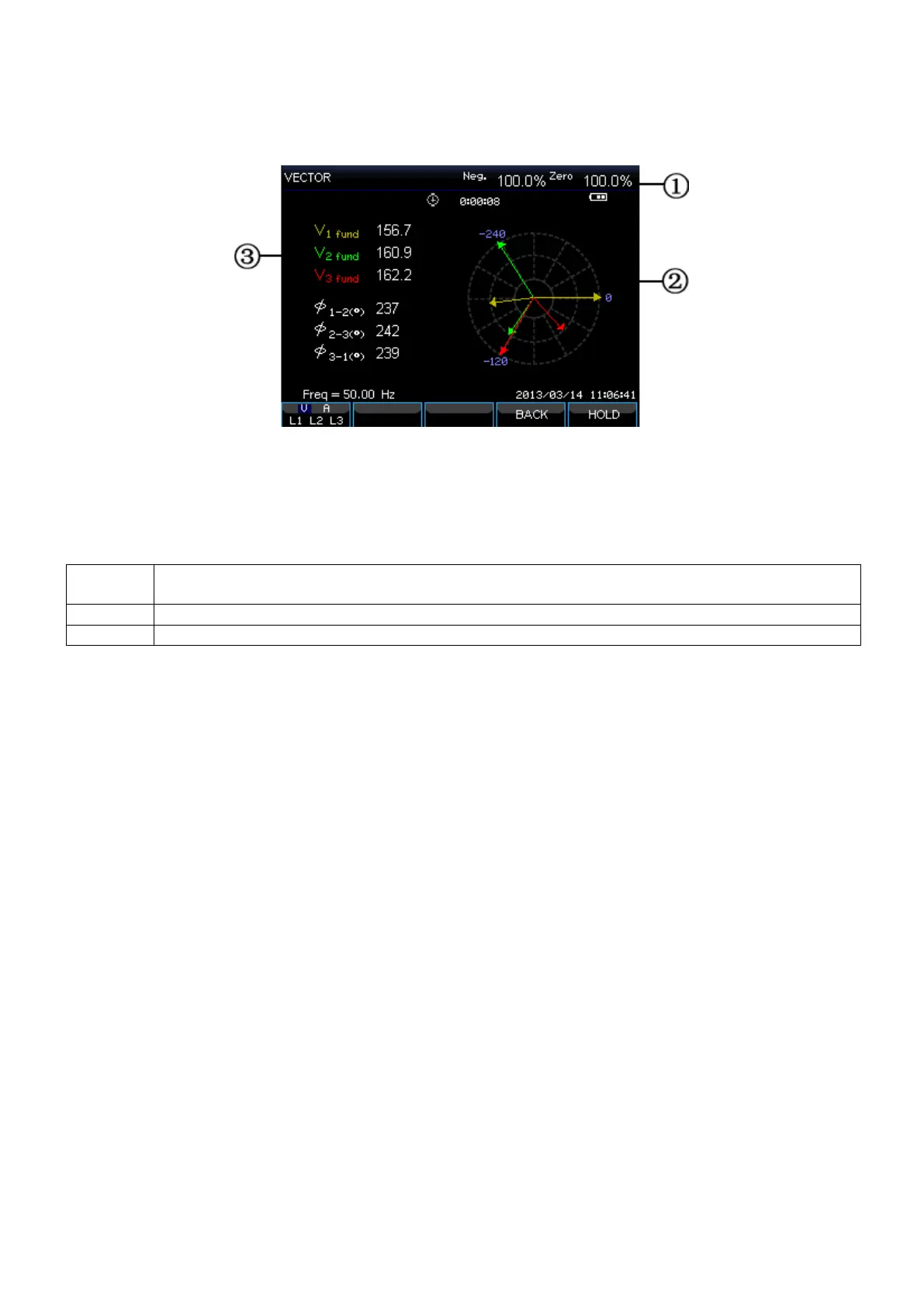

Bildschirminformationen:
(1) Die Kopfzeile zeigt die Unsymmetrie-Wert.
(2) Vektordiagramm: Die Vektor Referenzphase A (L1) zeigt auf die positive X-Achse.
(3) Andere Daten, sowie Grundspannung & Phasenwinkel.
Funktionstasten:
Wählt Wellenform zur Anzeige: V zeigt alle Spannungen; A alle Ströme; L1, L2, L3 und N
Spannung und Strom der ausgewählten Phase synchron.
Zurück zur Tabellendarstellung
Zwischen RUN und HOLD umschalten
