Configuração do sistema

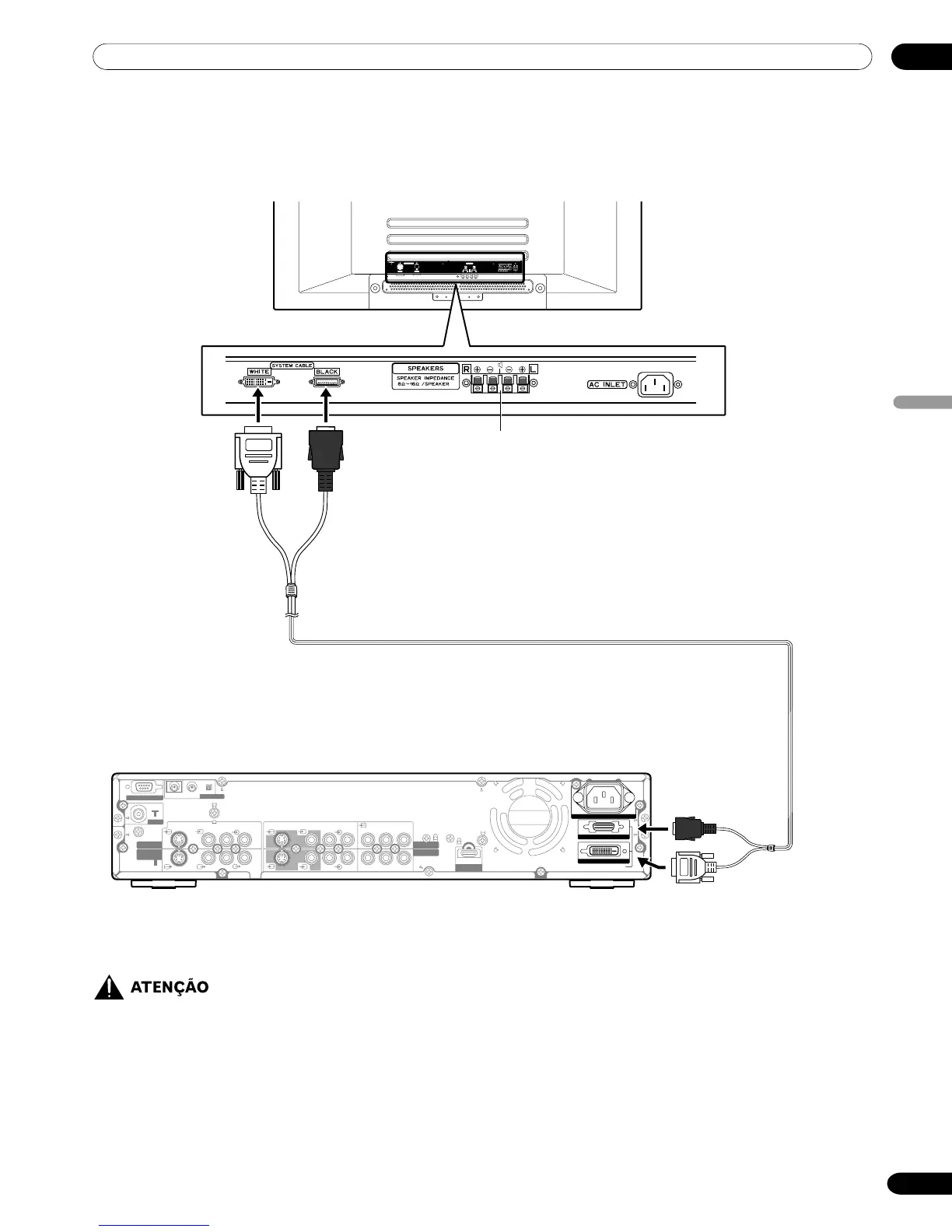

Conexão do cabo de sistema ao monitor de plasma
• ESTES TERMINAIS DE ALTO-FALANTE PODEM ESTAR SOB UMA VOLTAGEM PERIGOSA QUANDO
VOCÊ CONECTAR OU DESCONECTAR OS CABOS DE ALTO-FALANTE. PARA PREVENIR O RISCO
DE CHOQUE ELÉTRICO, NÃO TOQUE NAS PARTES NÃO ISOLADAS ANTES DE DESCONECTAR O
CABO DE ALIMENTAÇÃO.
Conexão do cabo de sistema ao receiver de mídia
Para maiores detalhes sobre a
instalação da caixa acústica
opcional da PIONEER, consulte
o manual de instruções
fornecido com a caixa acústica.
Monitor de plasma (vista traseira)
(BRANCO)
(PRETO)
Cabo de sistema
Receiver de mídia (vista traseira)
(PRETO)
(BRANCO)
