Pioneer PDP-435HDG

06 Preparación
22
Sp
Cable de antena – disponible comercialmente
Si su antena exterior utiliza un cable coaxial de 75 ohmios con una clavija
estándar DIN45325 (IEC169-2), enchúfela al terminal de antena en la parte
trasera del Media Receiver.

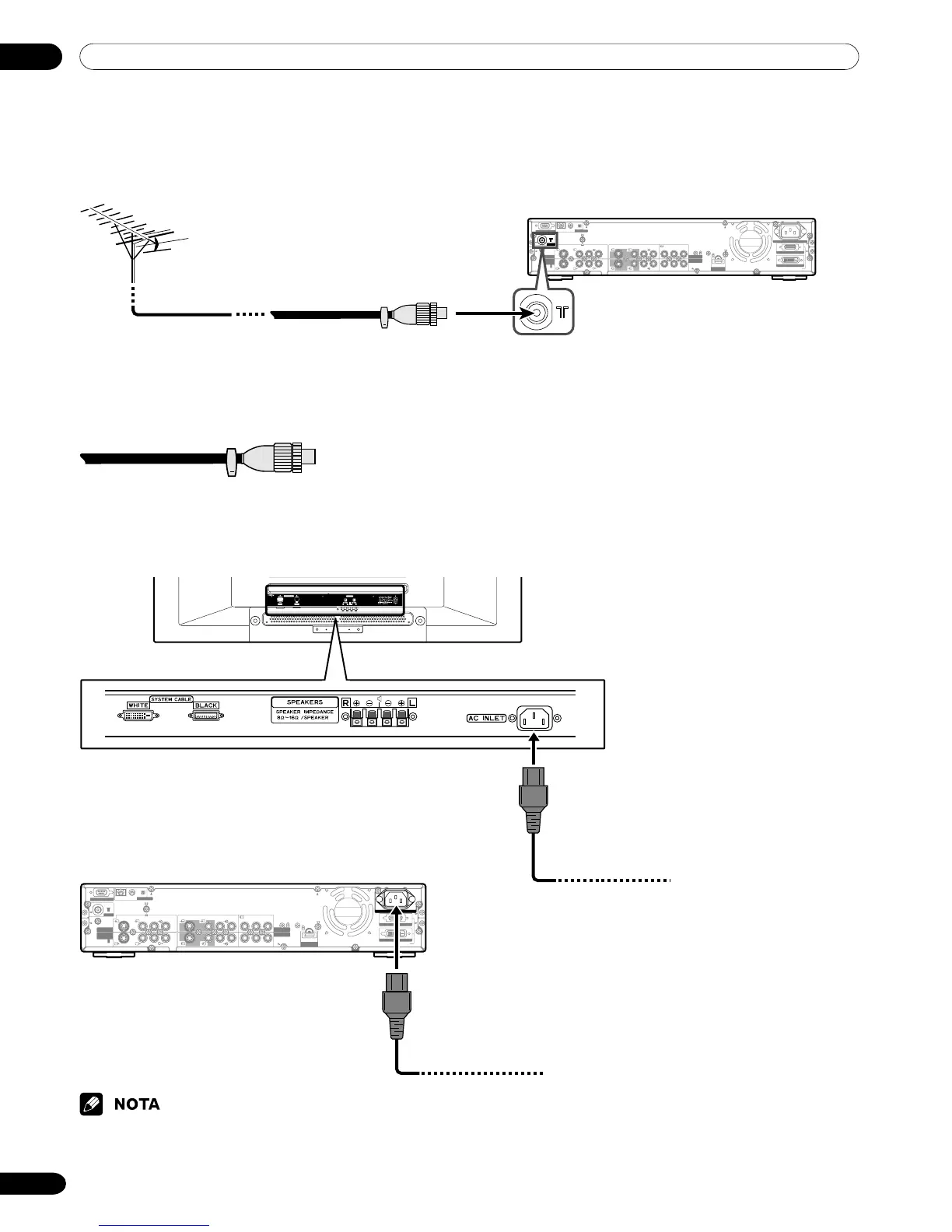

Conexiones básicas
Conexión a una antena
Para disfrutar de una imagen clara, utilice una antena exterior. A continuación se explica brevemente los tipos de
conexiones que se utilizan para un cable coaxial.
Clavija estándar DIN45325 (IEC169-2)
Cable coaxial de 75 ohmios (cable redondo)
(disponible comercialmente)
SERVICE ONLY
INPUT 1
INPUT 3
INPUT 3
HDMI
INPUT 2
MONITOR
OUTPUT
CONTROL
OUTIN
AC INLET
BLACK
WHITE
SYSTEM CABLE
Y
Y
P B
P B
P R
P R
S-VIDEO
VIDEO
R-AUDIO-L
S-VIDEO
VIDEO
R-AUDIO-L
COMPONENT VIDEO
ANT
SERVICE ONLY
INPUT 1
INPUT 3
INPUT 3
HDMI
INPUT 2
MONITOR
OUTPUT
CONTROL
OUTIN
BLACK
WHITE
SYSTEM CABLE
Y
Y
P B
P B
P R
P R
S-VIDEO
VIDEO
R-AUDIO-L
S-VIDEO
VIDEO
R-AUDIO-L
COMPONENT VIDEO
ANT
AC INLET
Conexión de cable de alimentación
Pantalla de plasma (vista inferior)
• Apague siempre la alimentación principal de la pantalla de plasma y Media Receiver antes de conectar los cables
de alimentación.
• Desenchufe el cable de alimentación de la toma de corriente, de la pantalla de plasma y del Media Receiver si no
planea utilizar el sistema durante un largo período de tiempo.
Media Receiver (vista trasera)
A una toma de corriente
de pared
A una toma de corriente
de pared
