06 Preparação
22
PoB
Cabo de antena – à venda no comércio
Se a sua antena externa usa um cabo coaxial de 75 ohms com um plugue DIN45325
normal (IEC169-2), conecte-a ao terminal de antena na parte traseira do receiver de
mídia.

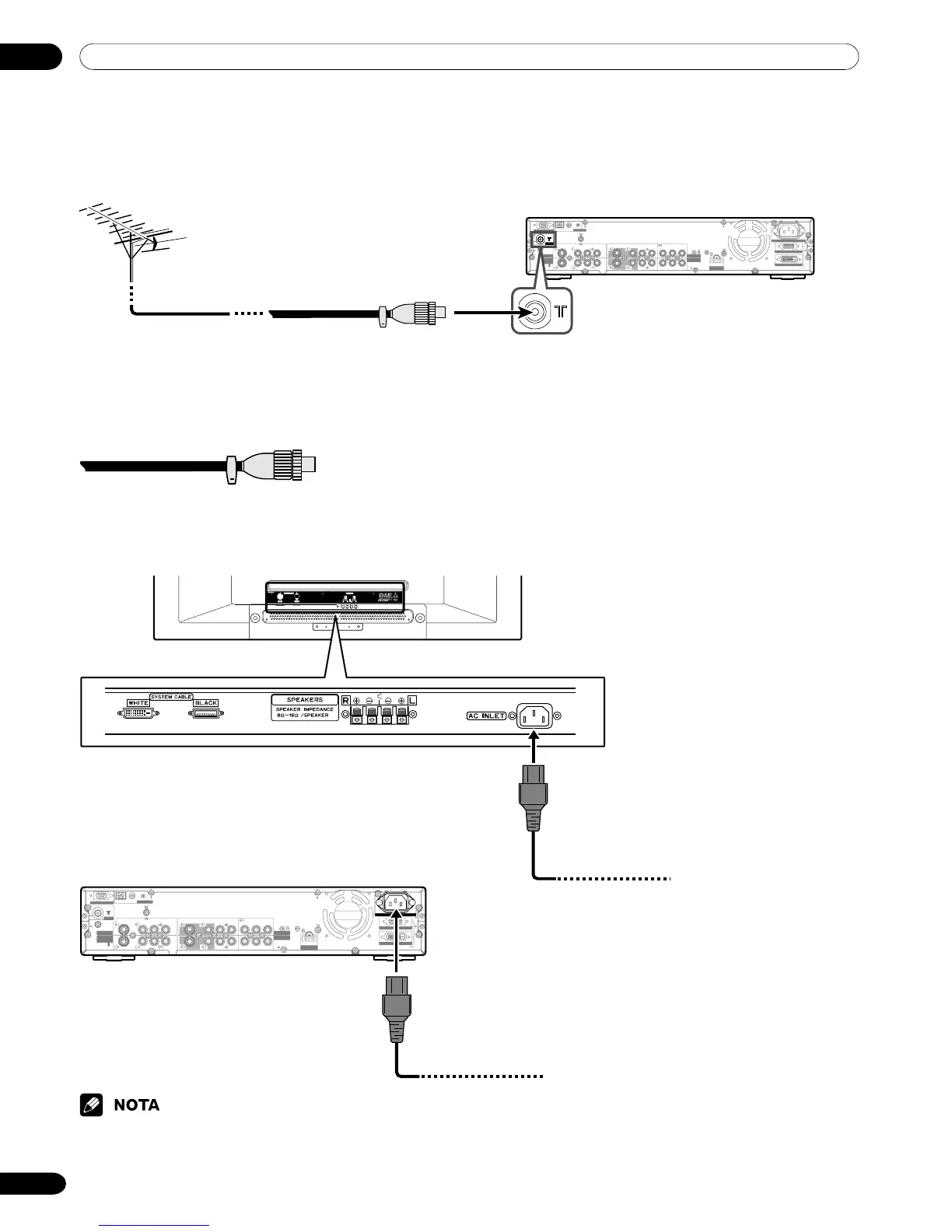

Conexões básicas
Conexão a uma antena
Para desfrutar de uma imagem mais clara, utilize uma antena externa. O seguinte é uma explicação breve dos
tipos de conexões que são usadas para um cabo coaxial.
Plugue DIN45325 normal (IEC169-2)
Cabo coaxial de 75 ohms (cabo
redondo) (à venda no comércio)
A uma tomada elétrica
de parede
SERVICE ONLY
INPUT 1
INPUT 3
INPUT 3
HDMI
INPUT 2
MONITOR
OUTPUT
CONTROL
OUTIN
AC INLET
BLACK
WHITE
SYSTEM CABLE
Y
Y
P
B
P
B
P
R
P
R
S-VIDEO
VIDEO
R-AUDIO-L
S-VIDEO
VIDEO
R-AUDIO-L
COMPONENT VIDEO
ANT
SERVICE ONLY
INPUT 1
INPUT 3
INPUT 3
HDMI
INPUT 2
MONITOR
OUTPUT
CONTROL
OUTIN
BLACK
WHITE
SYSTEM CABLE
Y
Y
P
B
P
B
P
R
P
R
S-VIDEO
VIDEO
R-AUDIO-L
S-VIDEO
VIDEO
R-AUDIO-L
COMPONENT VIDEO
ANT
AC INLET
Conexão do cabo de alimentação
Monitor de plasma (vista inferior)
• Sempre desligue a alimentação principal do monitor de plasma e do receiver de mídia quando conectar os cabos
de alimentação.
• Desconecte o cabo de alimentação da tomada elétrica de parede, monitor de plasma e receiver de mídia quando
não for utilizar o sistema durante um longo período de tempo.
Receiver de mídia (vista traseira)
A uma tomada elétrica de parede
