Pioneer PDP-435HDG

06
準備
20
ChH

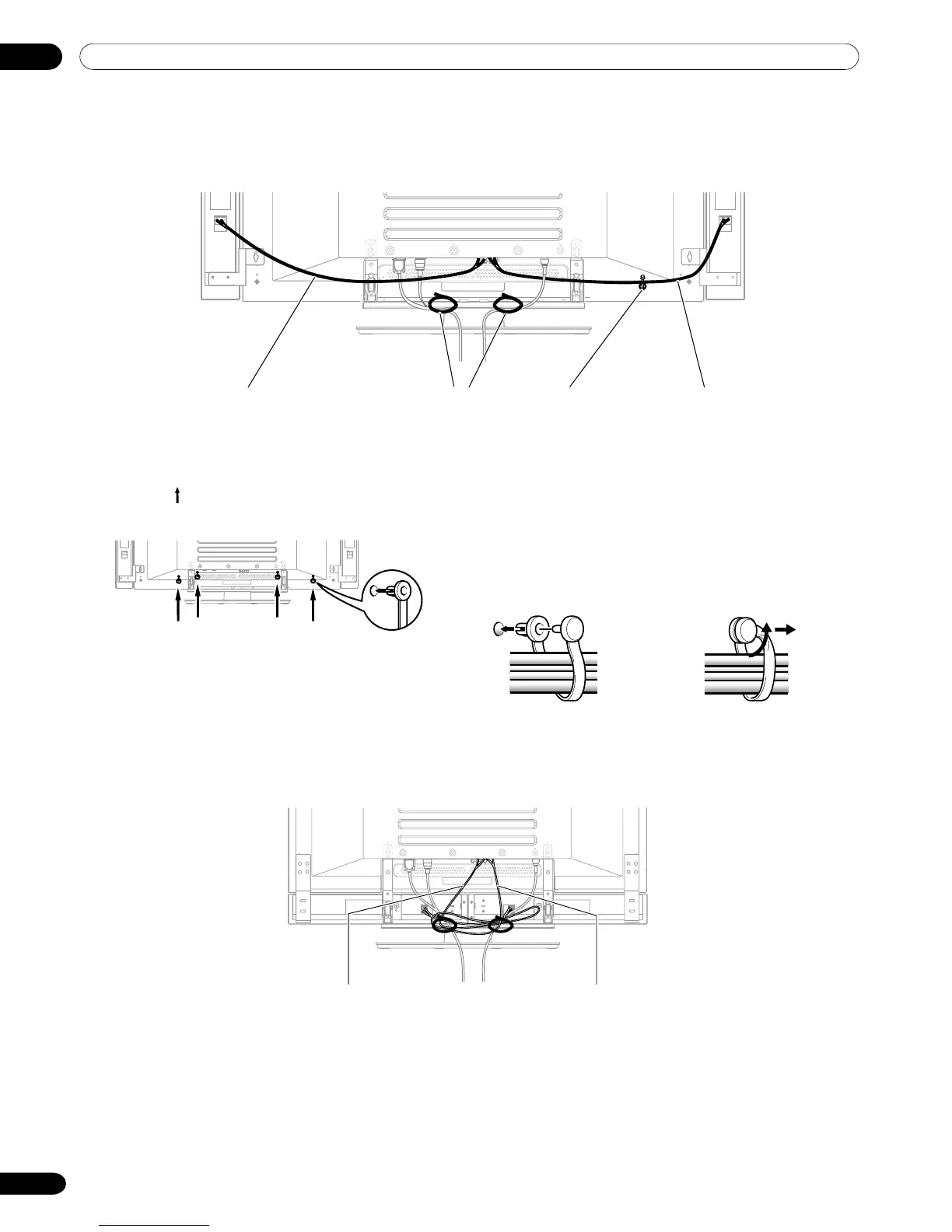

如何佈線
扎線扣和壓條為隨本系統附送，用於捆綁連接線。在將連接線適當地捲成一束後，按照下面的步驟來進行佈線。
在兩側安裝揚聲器時
將揚聲器安裝在電漿電視底部時
（後視圖）
壓條（隨支架附送）*
將扎線扣安裝到主機上
用下面標記有 記號的4個孔，來連接扎線扣，具體情況
要根據您的佈線方式而定。
安裝和拆卸扎線扣
將1插入到電漿電視螢幕背後適當的孔中，然後將2
扣入到1的背後來固定扎線扣。
扎線扣一旦扣上之後，就很難鬆脫。因此在安裝時請特
別注意。
用鉗子將扎線扣扭轉90度角，再向外拉。扎線扣會隨著
時間而老化，所以在拆卸時可能會損壞。
1
2
揚聲器連接線
揚聲器連接線
壓條（隨支架附送）* 揚聲器連接線
*壓條
請用隨支架附送的壓條，把揚聲器和系統連接線放在一起，
如此從前面就看不到連接線了。請特別當心，不要對電纜的
連接部分太過用力。
揚聲器連接線 扎線扣
