06 Preparação
20
PoB

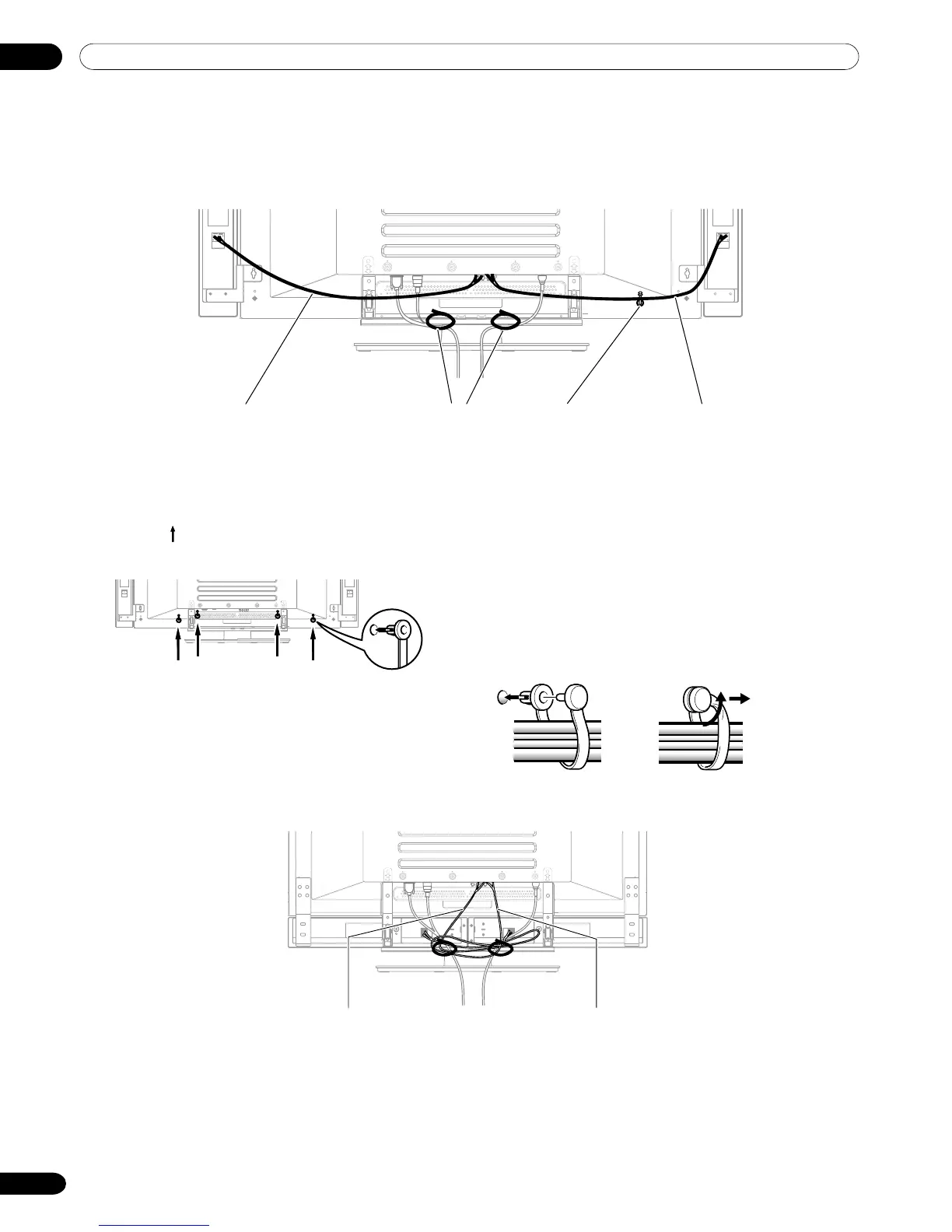

Encaminhamento dos cabos
Este sistema vem com prendedores rápidos e cordões boleados para agrupar os cabos. Depois de agrupar os
cabos adequadamente, siga os passos a seguir para encaminhar os cabos.
Quando as caixas acústicas são instaladas nos lados
Quando as caixas acústicas são instaladas na parte inferior
(vista traseira)
Laços de cabo
(fornecidos com o
pedestal)*
Colocação dos prendedores rápidos na
unidade principal
Fixe os prendedores rápidos utilizando os 4 furos
marcos com abaixo, dependendo do seu
encaminhamento.
Colocação e remoção dos prendedores rápidos
Insira 1 no furo apropriado na parte traseira do
monitor de plasma e encaixe 2 na parte traseira de
1 para fixar o prendedor.
Os prendedores rápidos são desenhados para que não
sejam desfeitos facilmente uma vez em posição. Por
favor coloque-os cuidadosamente.
Utilize alicates para torcer o prendedor 90º, puxando-o
para fora. O prendedor pode deteriorar-se com o tempo
e sofrer danos se for retirado.
.
1
2
Cabo de alto-falante Prendedores
rápidos
Cabo de alto-falante
Cabo de alto-falante
Laços de cabo
(fornecidos com o
pedestal)*
Cabo de alto-falante
*Laço de cabo
Utilizando os laços de cabo fornecidos com o pedestal,
coloque os cabos de alto-falante e do sistema juntos de
modo que os cabos fiquem invisíveis desde a frente. Nesta
ocasião, tome cuidado para não aplicar muita força nas
seções de conexão dos cabos.
