Pioneer PDP-435HDG

06
準備
22
ChH
天線電纜－市售
如果您的室外電視天線用的是帶有一個標準DIN45325型插頭（IEC169-2）的75Ω同軸
電纜，那麼請將插頭插入媒體接收器背面的天線端子插座。

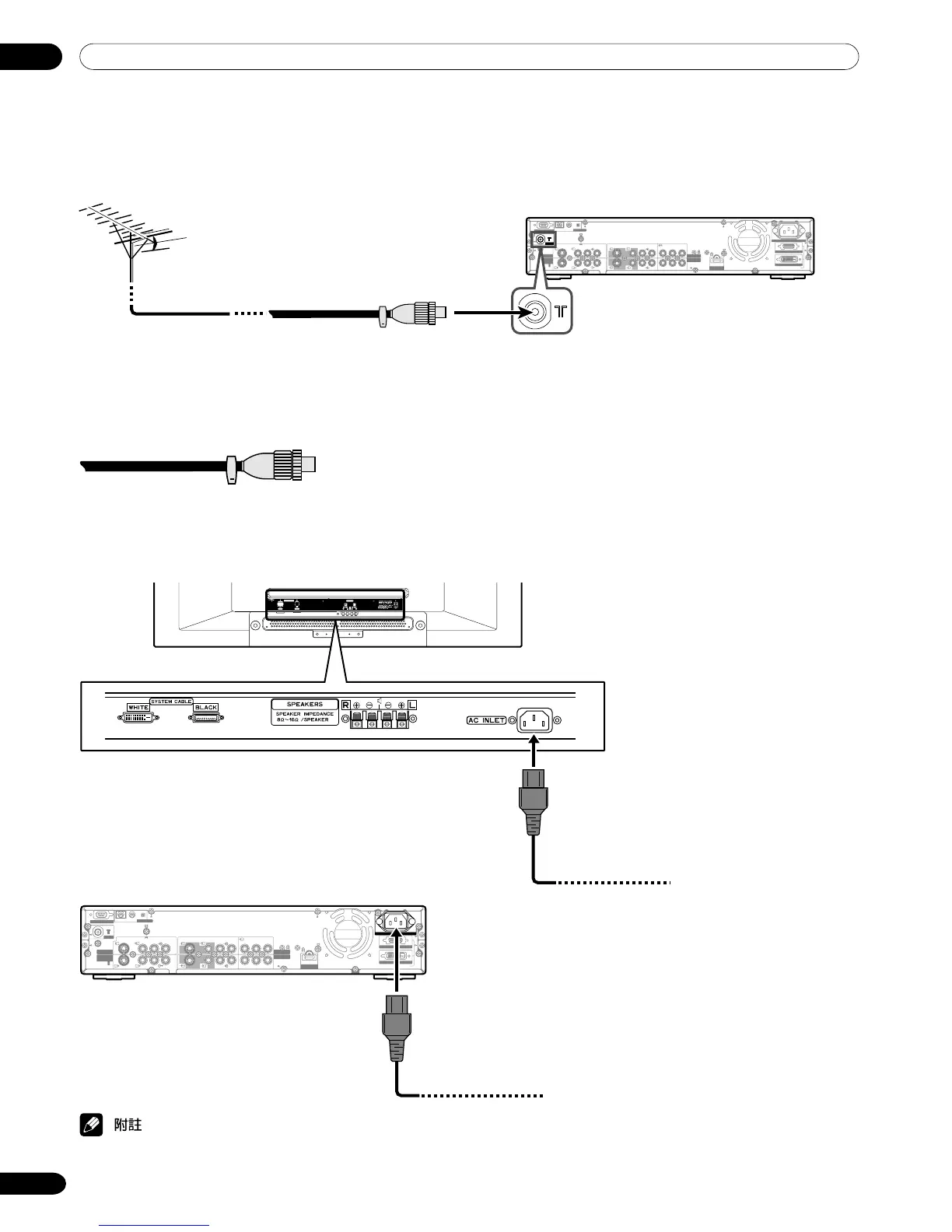

基本連接操作
連接天線
為能享受更清晰的電視圖像，請使用室外天線。以下將扼要說明同軸電纜的連接方法。
標準DIN45325型插頭（IEC169-2）
75Ω同軸電纜（圓形電纜）（市售）
至牆壁插座
SERVICE ONLY
INPUT 1
INPUT 3
INPUT 3
HDMI
INPUT 2
MONITOR
OUTPUT
CONTROL
OUTIN
AC INLET
BLACK
WHITE
SYSTEM CABLE
Y
Y
P B
P B
P R
P R
S-VIDEO
VIDEO
R-AUDIO-L
S-VIDEO
VIDEO
R-AUDIO-L
COMPONENT VIDEO
ANT
SERVICE ONLY
INPUT 1
INPUT 3
INPUT 3
HDMI
INPUT 2
MONITOR
OUTPUT
CONTROL
OUTIN
BLACK
WHITE
SYSTEM CABLE
Y
Y
P B
P B
P R
P R
S-VIDEO
VIDEO
R-AUDIO-L
S-VIDEO
VIDEO
R-AUDIO-L
COMPONENT VIDEO
ANT
AC INLET
連接電源線
電漿電視螢幕（底視圖）
• 在連接電源線時，請務必先關閉電漿電視螢幕和媒體接收器的主電源。
• 長時間不使用本系統時，請將電漿電視和媒體接收器的電源線插頭從交流電源插座上拔下。
媒體接收器（後視圖）
至牆壁插座
