部件名稱
14
ChH

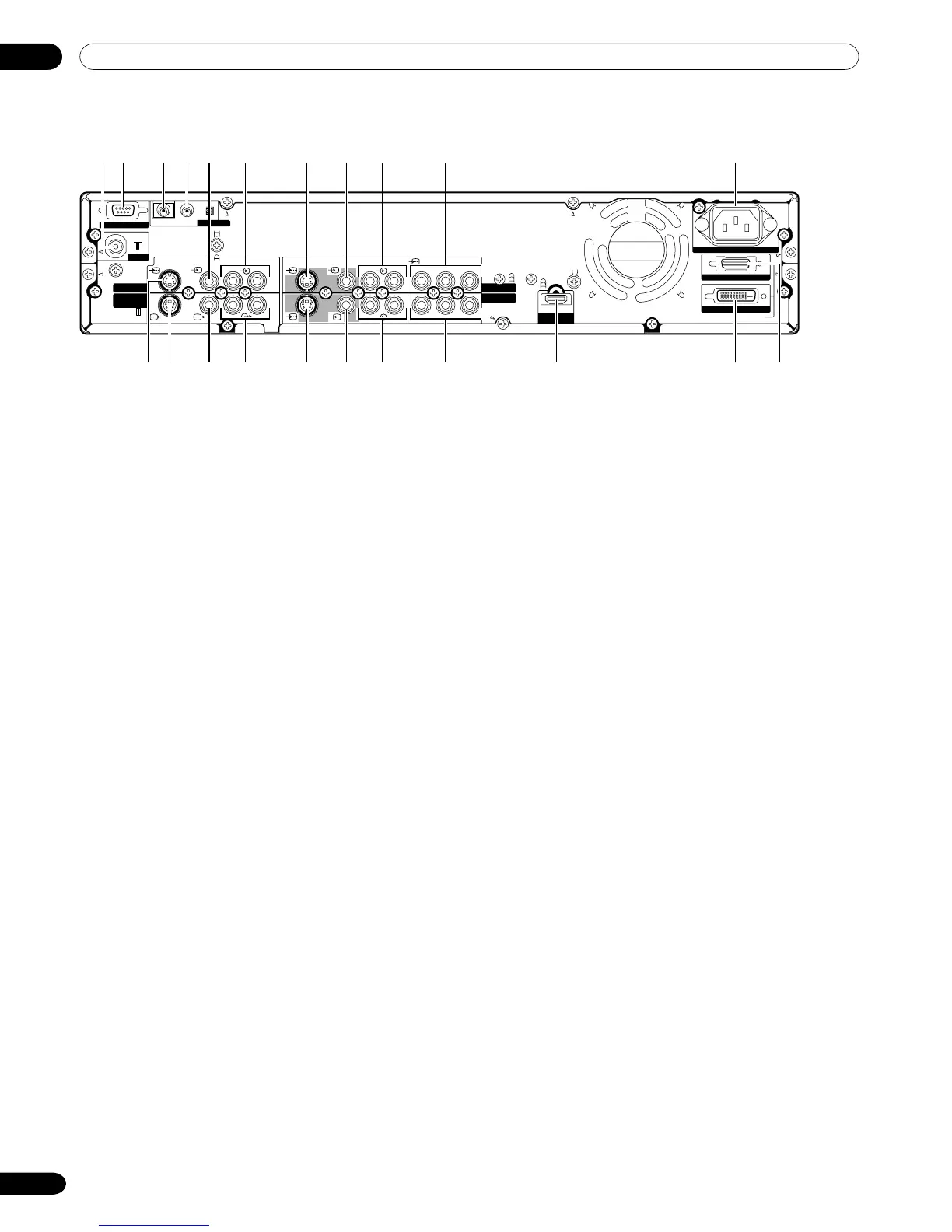

後視圖
SERVICE ONLY
ANT
INPUT 1
INPUT 3
INPUT 3
HDMI
INPUT 2
MONITOR
OUTPUT
CONTROL
I N OUT
AC INLET
BLACK
WHITE
SYSTEM CABLE
Y
Y
P
B
P
B
P
R
P
R
S-VIDEO
VIDEO
R-AUDIO-L
S-VIDEO
VIDEO
R-AUDIO-L
COMPONENT VIDEO
^*(=~ ! @ # $ %
67890 -23145
&
1 天線輸入端子
2 RS-232C 端子（依原廠設定使用）
3 控制輸入端子
4 控制輸出端子
5 INPUT 2 (輸入 2）端子（VIDEO）
6 INPUT 2（輸入 2）端子（AUDIO）
7 INPUT 1（輸入 1）端子（S-VIDEO）
8 INPUT 1（輸入 1）端子 (VIDEO）
9 INPUT 1（輸入 1）端子（AUDIO）
0 INPUT 1 COMPONENT VIDEO（輸入1色差視
頻）端子（Y，PB，PR）
- AC INLET（交流電源插口）端子
= INPUT 2（輸入 2）端子（S-VIDEO）
~ MONITOR OUTPUT（顯示器輸出）端子
（S-VIDEO）
! MONITOR OUTPUT（顯示器輸出）端子
（VIDEO）
@ MONITOR OUTPUT（顯示器輸出）端子
（AUDIO）
# INPUT 3（輸入 3）端子（S-VIDEO）
$ INPUT 3（輸入 3）端子（VIDEO）
% INPUT 3（輸入 3）端子（AUDIO）
^ INPUT 3 COMPONENT VIDEO（輸入3色差視
頻）端子（Y，PB，PR）
& INPUT 3（輸入 3）端子（HDMI）
* 系統連接線端子（白色）
( 系統連接線端子（黑色）
