POCLAIN HYDRAULICS
28 DOC-REPAIR-MS25-MS125-FR-EN 800378131M
6 7 3 6
0
1 1 0
+ 0 , 1
0
X
F
1 0 4
1 0 3
1 0 7
1 0 8
1 1 5
1 0 6
1 0 9
1 4 1
1 4 3
1 1 1 . 1
1 1 1 . 3
1 1 1 . 2
1 4 2
1 0 1
1 0 3
1 0 4
1 0 5
1 1 1
1 0 2
R

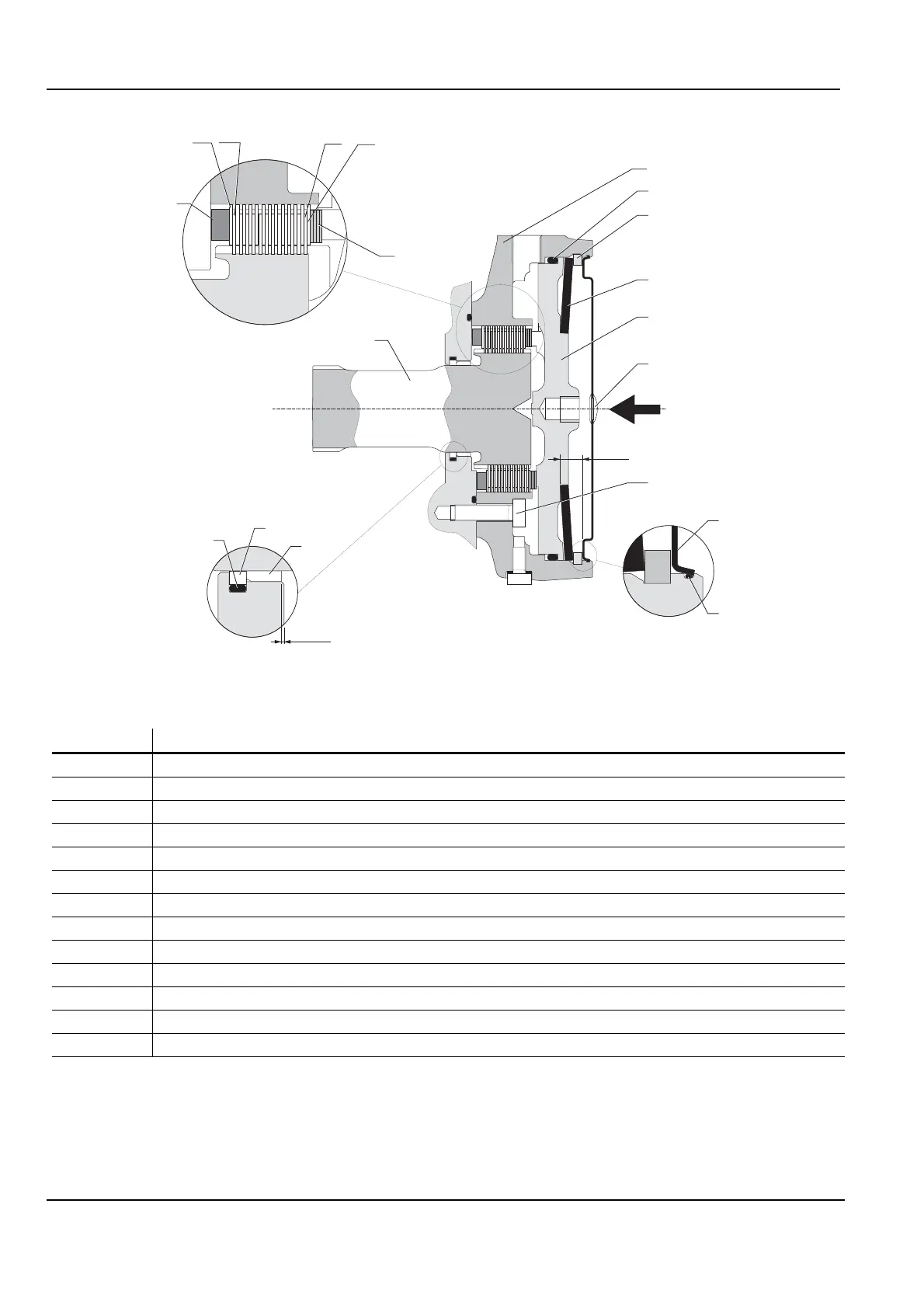

EP. ITEM DESIGNATION DESCRIPTION
101 Corps de frein Brake housing
102 Vis de fixation Mounting screw
103 Disque de frein extérieur External brake disc
104 Disque de frein intérieur Internal brake disc
105 Calage Shims
106 Joint de piston de frein Brake piston O-ring
107 Piston de frein Brake piston
108 Rondelle élastique Spring washer
109 Anneau d'arrêt Snap ring
115 Calage de compensation de couple Torque reduction shim
141 Chapeau de frein Brake cover
142 Bouchon Plug
143 Joint torique O-ring
