- 64 -
Merjenje frekvence
Previdno!
Merjenec mora biti pred namestitvijo merilnih vodov brez napetosti, da se
naprava ali merjenec ne poškodujeta. V primeru dvoma je treba odsotnost
napetosti preveriti z merjenjem.
• Funkcijsko stikalo
q
preklopite na merjenje frekvenc .
• Merilne vode priklopite v vhodne vtičnice
VΩ
7
in
COM
8
.

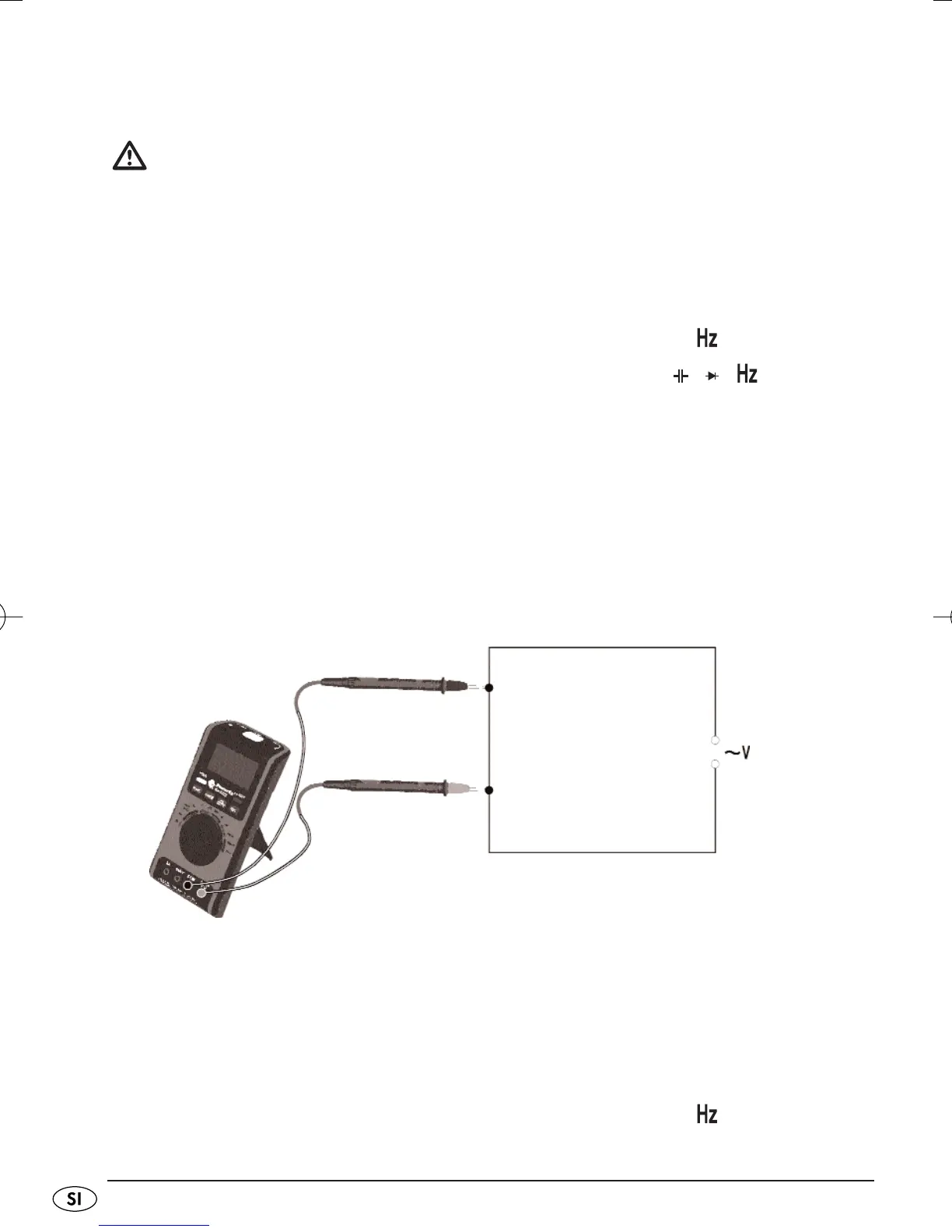

• Preskusni konici povežite z merjencem in priključite napetost. Najvišja
izmerljiva napetost znaša 10 V.
Na zaslonu
z
lahko odčitate frekvenco v kilohercih (kHz) ali megahercih
(MHz).
• Merjenje frekvenc lahko nastavite tudi tako, da izmerite napetost in
nato pritiskate tipko
Hz/DUTY
w
, dokler se na zaslonu
z
ne izpiše Hz.
Merjenje širine impulzov
S to funkcijo lahko izmerite, kako dolgo (trajanje v %) je nek signal znotraj dane
periode nizek oz. visok. Izmerjena oblika signala mora biti periodična (vzorec,
ki se ponavlja v enakih časovnih intervalih).
• Funkcijsko stikalo
q
preklopite na merjenje frekvenc .
