- 99 -
• Utaknite mjerne vodove u ulazne utičnice VΩ
7
i COM
8
.

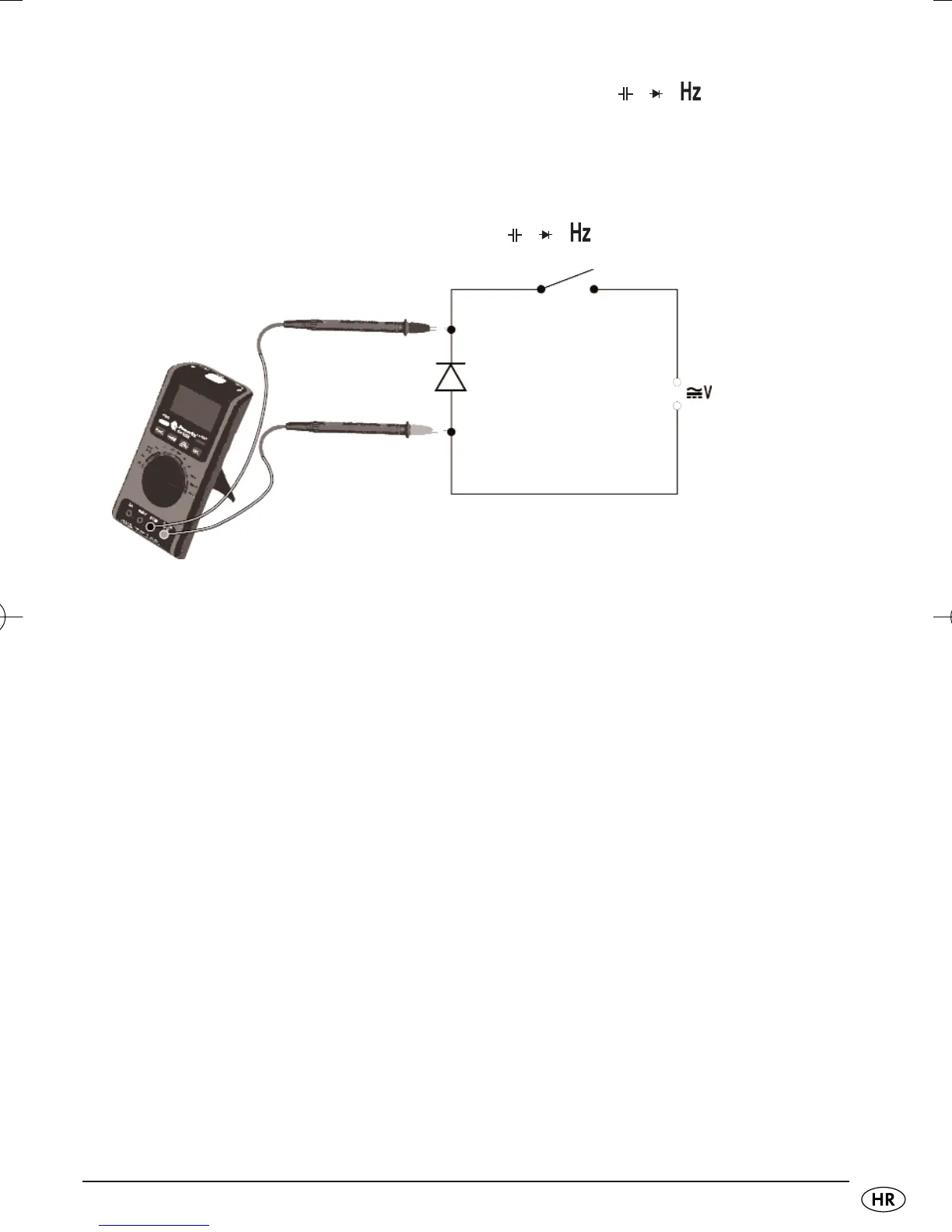

• Povežite mjerne šiljke sa objektom mjerenja. Pritom povežite crveni mjerni
vod sa anodom (+) i crni mjerni vod sa katodom (-).
Prohodni pad napona u Voltima (V) sada može u displayu
z
biti očitan.
Polaritet kontrolnog napona na utičnici
VΩ
7
je pozitivan „+“.
Tipične vrijednosti:
Schottky- ili Germanium-dioda: ca. 0,2...0,4 V
Silicij: ca. 0,6...0,8 V.
Katoda/Anoda
Katoda je principijelno minus-pol, dakle elektroda, koja elektrone preko
električnog priključka prihvaća i prosljeđuje u smjeru anode (+).
