PowerLogic™ Ethernet Gateway 63230-319-204A2
Setup 12/2008
© 2008 Schneider Electric. Alle Rechte vorbehalten.66
DEUTSCH
Serielle Schnittstelle
Maßnahme Ergebnis
1. Klicken Sie auf der Setup-Seite auf Serielle
Schnittstelle.
Einblenden der Seite für die Einstellung der
seriellen Schnittstelle
2. Wählen Sie Ihren Modus, die physikalische
Schnittstelle, den Übertragungsmodus, die
Parität und die Antwort-Zeitüberschreitung
aus (siehe Tabelle 4 auf Seite 66).
Auswahl der Optionen für die serielle
Schnittstelle
3. Wenn Sie den Slave-Modus auswählen,
geben Sie die IP-Adresse für die
angeschlossenen, abgesetzten Geräte ein
(siehe Tabelle 4 auf Seite 66).
Eingabe der IP-Adressen der abgesetzten
Geräte
4. Klicken Sie auf Übernehmen. Aktualisierung der Einstellungen für die serielle
EGX-Schnittstelle

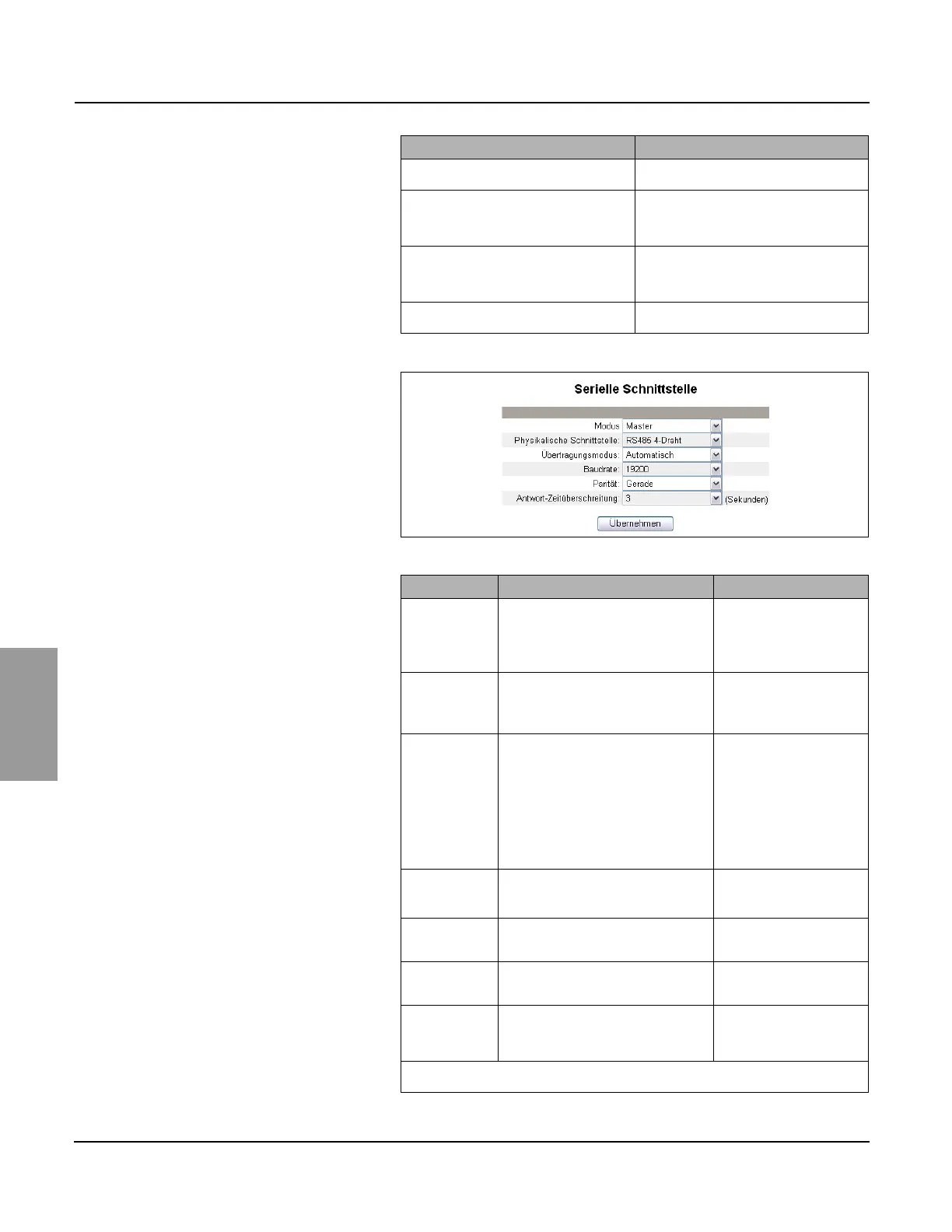

Abbildung 3: Seite „Serielle Schnittstelle“
Tabelle 4: Einstellungen der seriellen Schnittstelle
Option Beschreibung Einstellung
Modus Hier wird festgelegt, wie die COM-
Schnittstelle am EGX verwendet wird
(Master oder Slave).
HINWEIS: Wird der Modus geändert,
startet das EGX neu.
Master, Slave
Voreinstellung: Master
Physikalische
Schnittstelle
Auswahl der physikalischen Verdrahtung
der seriellen EGX-Schnittstelle.
RS485 4-Draht, RS485
2-Draht oder RS232
Voreinstellung: RS485
2-Draht
Übertragungs-
modus
Hier wird festgelegt, wie Daten über die
serielle Verbindung übertragen werden.
Automatisch, Modbus ASCII
Voreinstellung: Automatisch
HINWEIS: Im Automatikmodus
kann das Gerät mit Modbus
RTU-, Jbus- und
PowerLogic™ (SY/MAX)-
Slave-Geräten in der gleichen
Gerätekette kommunizieren.
Baudrate Auswahl der Geschwindigkeit der
Datenübertragung über die serielle
Verbindung.
2400, 4800, 9600, 19200,
38400, 56000*, 57600*
Voreinstellung: 19200
Parität Hier wird festgelegt, ob die Daten mit
einem Paritäts-Bit auf Richtigkeit geprüft
werden sollen.
Keine, Ungerade, Gerade
Voreinstellung: Gerade
Antwort-Zeitüber-
schreitung
Dieser Parameter legt fest, wie lange das
EGX auf den Empfang einer Antwort von
einem seriellen Gerät wartet.
0,1 bis 10 Sekunden
Voreinstellung: 3 Sekunden
Remote-Modbus-
TCP/IP-Verbin-
dungen (nur
Slave-Modus)
Damit wird eine Liste mit Modbus-TCP/IP-
Adressen für das EGX zur Verwendung
während der Slave-Modus-Kommunikation
festgelegt.
—
* Nur verfügbar, wenn die physikalische Schnittstelle bzw. der Übertragungsmodus auf
RS232/Modbus ASCII eingestellt ist
