63230-319-204A2 PowerLogic™ Ethernet Gateway
12/2008 Setup
© 2008 Schneider Electric. Alle Rechte vorbehalten.
67
DEUTSCH
Geräteliste Beachten Sie vor Beginn Folgendes:
Bei Master-Modus für die COM-Schnittstelle:
• Modbus RTU/Jbus-Geräte brauchen in der Geräteliste nicht festgelegt
zu werden. Allerdings hilft Ihnen dies bei der Verwaltung Ihres Systems.
• PowerLogic™-Protokoll-Geräte (SY/MAX) müssen in der Geräteliste
definiert werden.
HINWEIS: Verwenden Sie die seriellen Slave-Adressen 1 bzw. 16 nicht im
automatischen Übertragungsmodus in einer Gerätekette mit gemischten
Protokollen (beispielsweise bei einer Gerätekette mit einigen Geräten, die
das PowerLogic™-Protokoll benutzen, und anderen, die ein Modbus
RTU/Jbus-Protokoll verwenden).
Geräteliste für Master-Modus einrichten
Wenn Sie auf der Seite „Serielle Schnittstelle“ den Master-Modus
ausgewählt haben, befolgen Sie die nachstehenden Schritte zur Einrichtung
der Geräteliste:

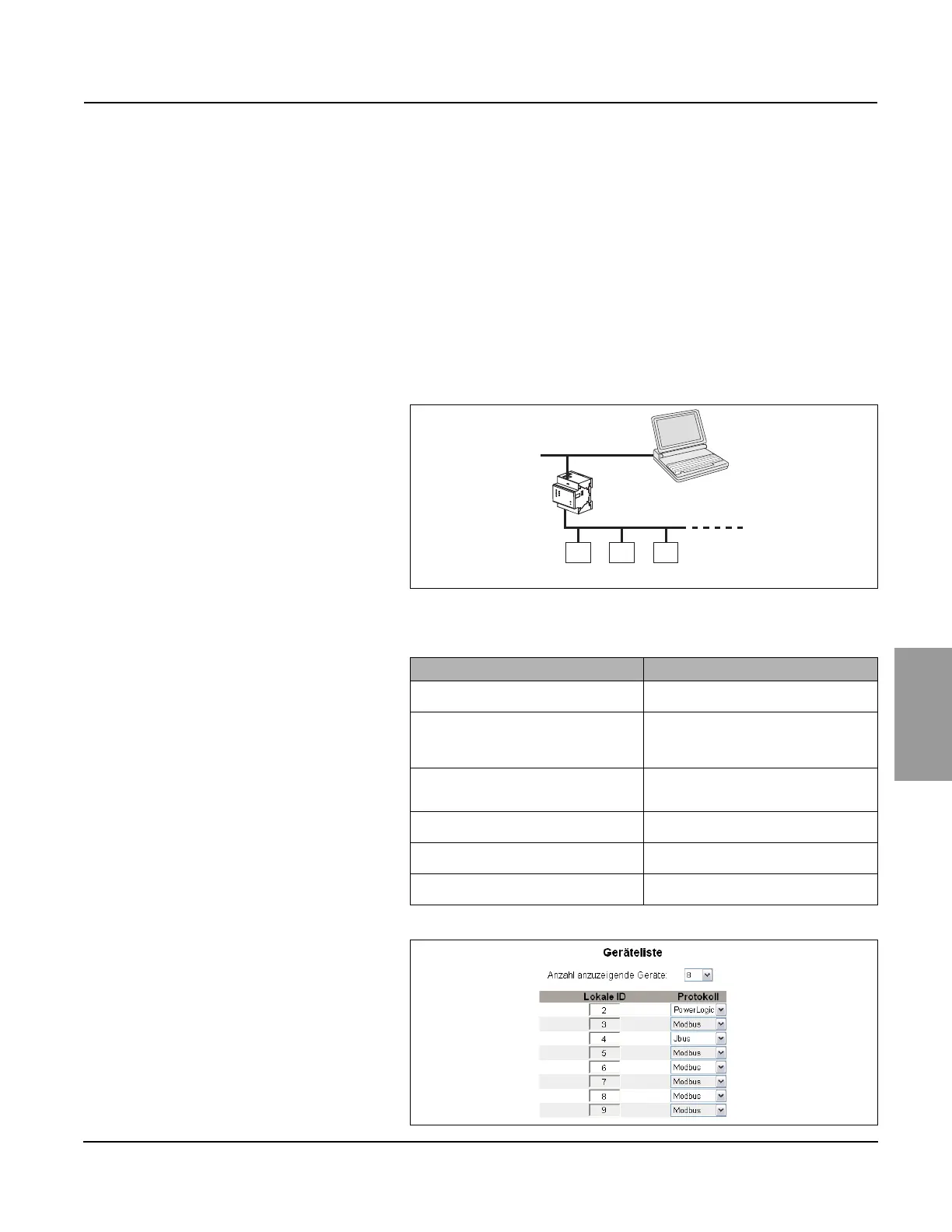

Abbildung 4: Master-Modus-Topologie
Maßnahme Ergebnis
1. Klicken Sie auf der Setup-Seite auf
Geräteliste.
Einblendung der Seite mit der Geräteliste
2. Wählen Sie die Anzahl der anzuzeigenden
Geräte (1 bis 128) aus und klicken Sie auf
Übernehmen.
Auswahl der Anzahl anzuzeigender Zeilen, die
zur Festlegung der an das EGX
angeschlossenen seriellen Slave-Geräte
benutzt werden können
3. Geben Sie in das Textfeld Lokale ID die
lokale ID (Adresse) des seriellen Slave-
Geräts ein.
Eingabe der lokalen Slave-Adresse des Geräts
4. Wählen Sie das Protokoll aus: Auswahl des Protokolls für das
angeschlossene Gerät
5. Wiederholen Sie die Schritte 3 und 4, bis
alle Geräte eingegeben sind.
Eingabe aller angeschlossenen Geräte
6. Klicken Sie auf Übernehmen. Aktualisierung der Einstellungen in der
Geräteliste
Abbildung 5: Seite „Geräteliste“ im Master-Modus
Ethernet-
Verbindung
RS485-Verbindung
Serielle Slave-Geräte
Bis zu
128 serielle
Geräte mit
Repeatern
EGX im
Master-
Modus
