Configuration de la liste des appareils en
mode Maître
Si vous avez sélectionné le mode Maître dans la page Port série, procédez
comme suit pour configurer la liste des appareils :

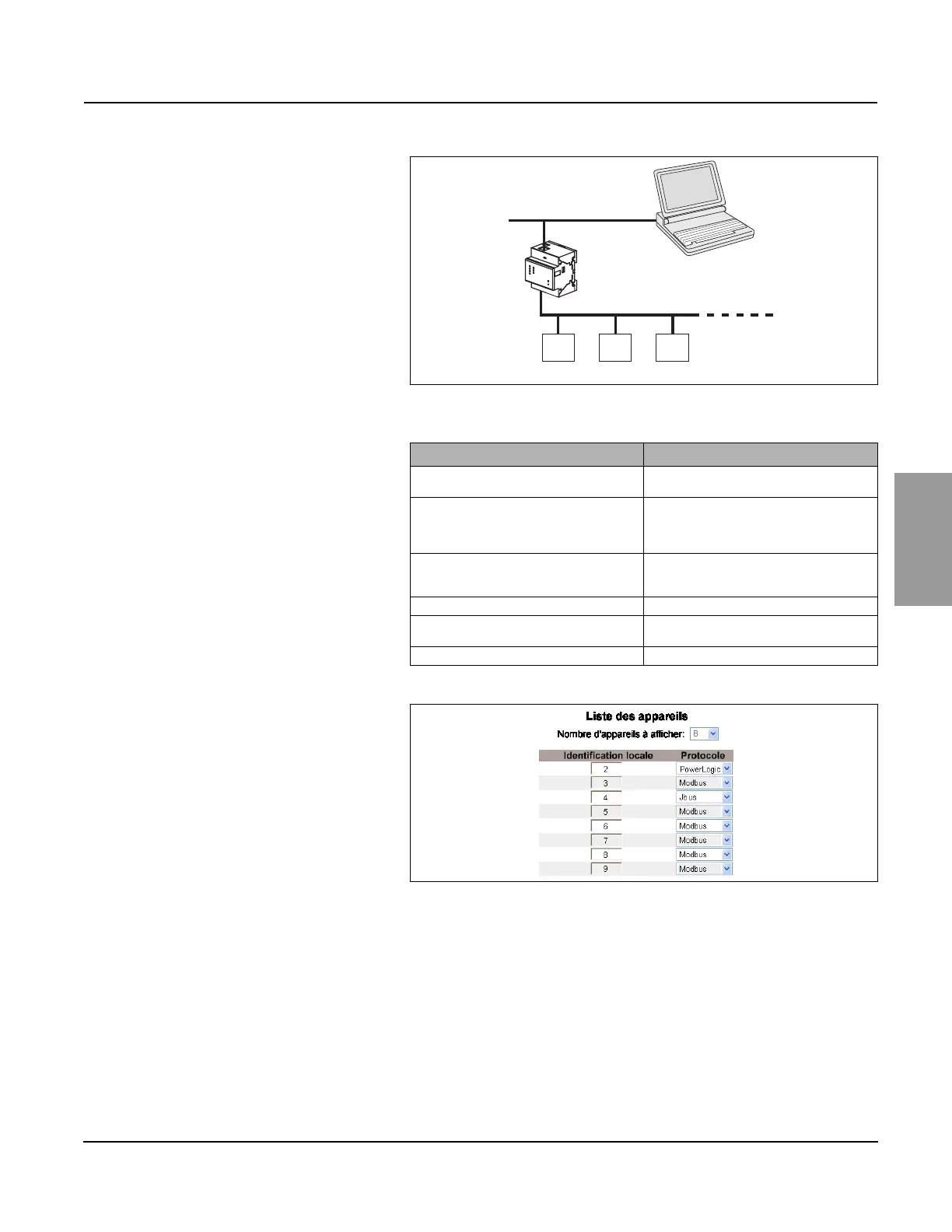

Figure 4 : Topologie du mode Maître
Action Résultat
1. Dans la page Configuration, cliquez sur
Liste des appareils.
Ouvre la page Liste des appareils.
2. Sélectionnez le nombre d’appareils qu’il est
possible d’afficher (1 à 128) et cliquez sur
Appliquer.
Sélectionne le nombre d’emplacements qu’il
est possible d’afficher utilisables pour définir
des appareils esclaves en série connectés à la
passerelle EGX.
3. Dans la zone de texte Identification
locale, tapez l’identification locale
(adresse) de l’appareil esclave en série.
Configure l’adresse locale de l’appareil.
4. Sélectionnez le Protocole. Sélectionne le protocole de l’appareil connecté.
5. Recommencez les étapes 3 et 4 jusqu’à ce
que tous les appareils soient configurés.
Saisit tous les appareils connectés.
6. Cliquez sur Appliquer. Actualise la liste des appareils.
Figure 5 : Page Liste des appareils en mode Maître
Connexion
Ethernet
Connexion RS485
Appareils esclaves en série
Jusqu’à
128 appareils
esclaves en
série utilisant
des répéteurs
Passerelle
EGX en
mode
Maître
