63230-319-204A2 Passerelle Ethernet PowerLogic™
12/2008 Configuration
©2008 Schneider Electric. Tous droits réservés.
31
FRANÇAIS
Filtrage Modbus TCP/IP Cette fonction permet à l’administrateur de spécifier les appareils clients
Modbus TCP/IP qui ont accès ou non aux appareils esclaves en série
connectés à la passerelle EGX.
REMARQUE : il existe une adresse anonyme Modbus TCP/IP
(***.***.***.***) qu’il est possible de configurer en lecture seule ou sans droit
d’accès. La configuration en Lecture seule permet à n’importe quel client
Modbus TCP/IP qui ne figure pas dans la liste filtrée d’accéder aux
appareils esclaves en série en lecture seule. La configuration sans droit
d’accès (Aucun) bloque tous les clients Modbus TCP/IP qui ne figurent pas
dans la liste filtrée.
Action Résultat
1. Dans la page Configuration, cliquez sur
Filtrage Modbus TCP/IP.
Ouvre la page Filtrage Modbus TCP/IP.
2. Cochez Activer le filtrage. Active le filtrage.
3. Dans la colonne Adresse IP, saisissez
l’adresse client Modbus TCP/IP.
Saisit l’adresse IP d’un client Modbus TCP/IP
qui accédera aux appareils série connectés à
la passerelle EGX.
4. Dans la colonne Niveau d’accès,
sélectionnez Lecture seule ou Complet.
Sélectionne le niveau d’accès pour chaque
adresse IP correspondante. En Lecture seule,
seuls les codes de fonctions Modbus TCP/IP
suivants sont autorisés :
Décimal : 1, 2, 3, 4, 7, 8, 11, 12, 17, 20, 24,
43, 100
Hexadécimal : 01, 02, 03, 04, 07, 08, 0B, 0C,
11, 14, 18, 2B, 64
5. Recommencez les étapes 3 et 4 pour
ajouter d’autres adresses IP.
Ajoute d’autres adresses IP à filtrer.
6. Cliquez sur Appliquer. Enregistre la liste de filtrage des adresses
Modbus TCP/IP.

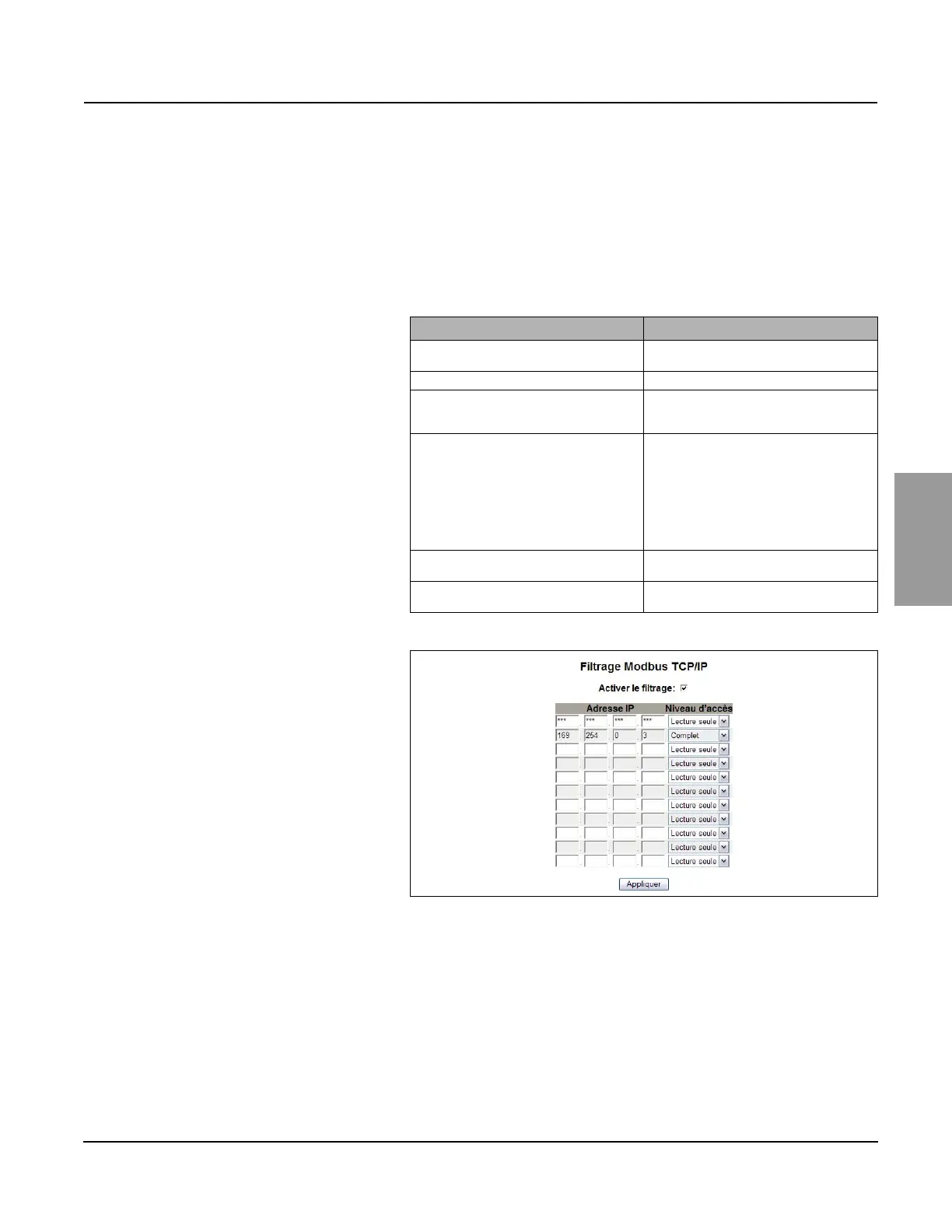

Figure 10 : Page Filtrage Modbus TCP/IP
