Geräteregister lesen
Maßnahme Ergebnis
1. Klicken Sie auf der Seite „Diagnose“ auf
Geräteregister lesen.
Einblendung der Seite Geräteregister lesen
2. Geben Sie die Geräte-ID, das Startregister
und die Anzahl der zu lesenden Register
ein.
Eingabe der Werte für Beginn der
Registerauslesung für das spezielle Gerät
3. Klicken Sie auf Halteregister lesen oder
Eingangsregister lesen.
Anzeige der Werte für die aufgelisteten
Register
4. Um die Art der Anzeige der Daten in der
Spalte „Wert“ zu ändern, wählen Sie
Dezimal, Hexadezimal, Binär oder ASCII
aus.
Auswahl der Art der Datenanzeige
Tabelle 7: Einstellungen des EGX zum Lesen von Geräteregistern
Option Beschreibung Voreinstellung
Geräte-ID Adresse des Geräts, dessen Register gelesen
werden
1
Startregister Erstes zu lesendes Register 1000
Anzahl Register Anzahl der zu lesenden Register (1 bis 10) 10
Spalte „Register“ Auflistung der Registernummern —
Spalte „Wert“ Auflistung der für ein Register gespeicherten
Daten. Die abgerufenen Werte sind abhängig von
dem an das EGX angeschlossene Gerät. Weitere
Informationen zu gespeicherten Registerwerte
finden Sie in der Dokumentation des
angeschlossenen Geräts.
—
Optionen Dezimal,
Hexadezimal, Binär
bzw. ASCII
Auswahl einer Option zur Festlegung wie Daten
in der Spalte „Wert“ angezeigt werden sollen
Dezimal

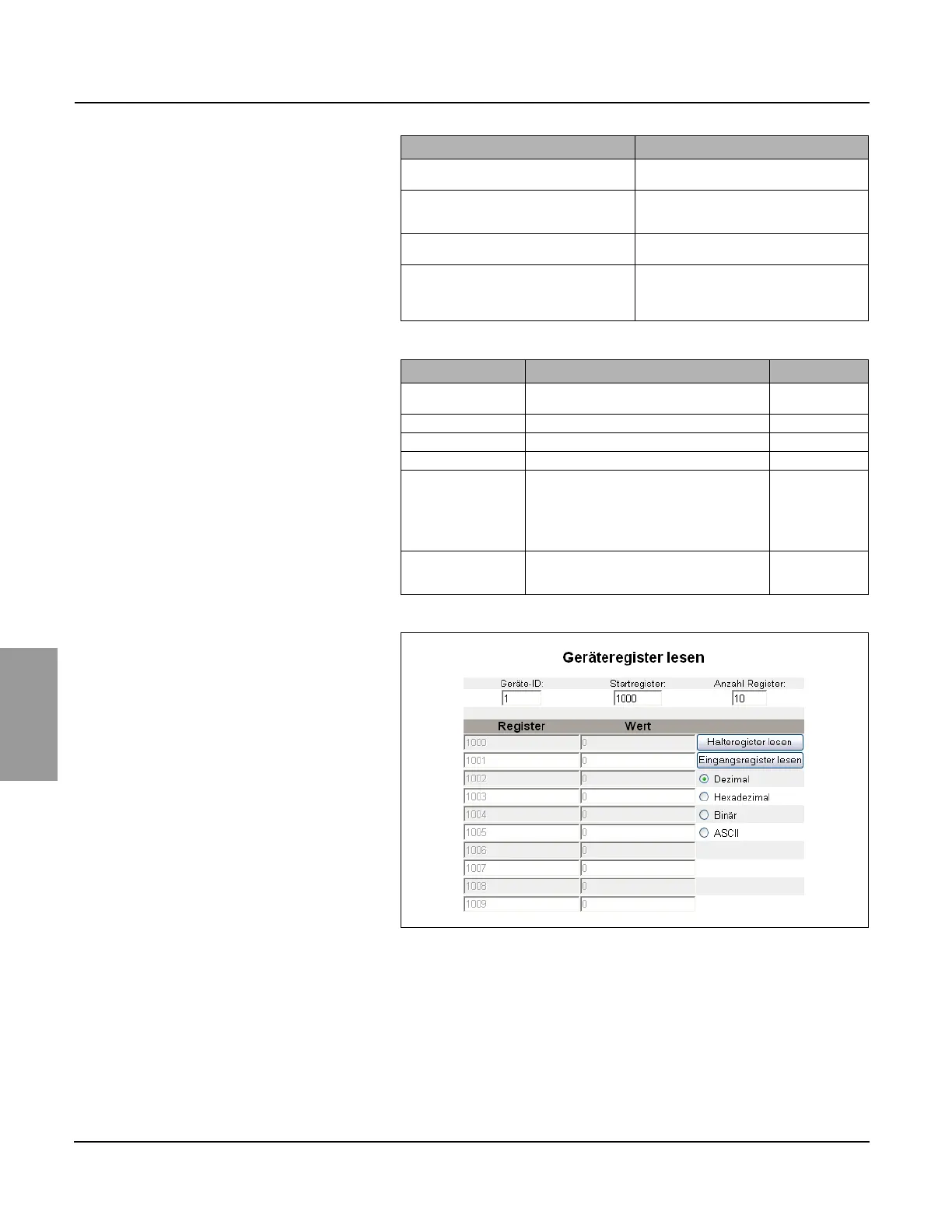

Abbildung 13: Seite „Geräteregister lesen“
