quantum
MASCHINEN - GERMANY
Ersatzteile - Spare parts B13, B14, B16, B20, B25, B32
18.1.08
S:\Betriebsanleitungen\drilling_machines\B13_14_16_20_25_32\B13-B32_parts\B13-B32_parts.fm
39

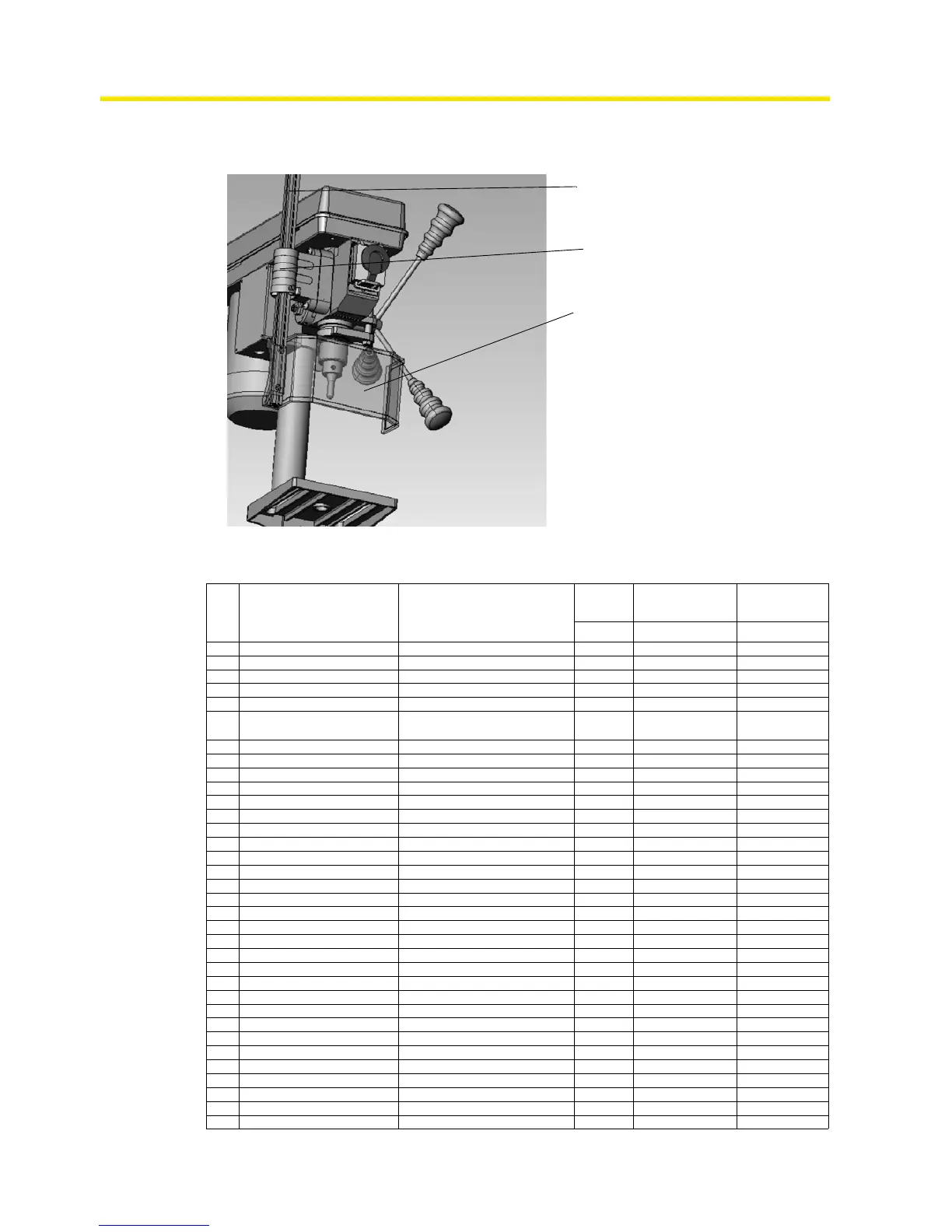

6.2 Bohrfutterschutz B13, B14 - Drill chuck protection B13, B14
6.2.1 Ersatzteilliste - Parts list B13 / B14
202
201
203
Pos.
Bezeichnung Designation
Menge grösse
Artikel-
nummer
Qty. Size Item no.
1 Maschinenfuss Base 1 0300813101
2 Säulenflansch Column seat 1 0300813102
3 Scheibe Washer 3 M 8
4 Federscheibe Spring Washer 3 M 8
5 Schraube Screw 3 M8x16
6 Bohrsäule Column 1
B13
B14
0300813106
0300814106
7 Klemmhebel Clamp Handle 1 0300813107
8 Schraube Screw 1 M12x26 0300813108
9 Federscheibe Spring Washer 1 M 12
10 Bohrtisch Work Table 1 0300813110
11 Bohrtischhalter Support 1 0300813111
12 Bolzen Bolt 1 M6x25
13 Mutter Nut 1 M6
14 Getriebeachse Gear Axis (pinion shaft) 1 0300813114
15 Hebel lever 3 0300813115
16 Knopf knob 3 0300820121
17 Bolzen Bolt 2 M8x10
18 Stellgriff Adjusting Handle 1 0300813118
19 Druckfeder Compress Spring 1 0300813119
20 Motorstange Motor Pole 1 0300813120
21 Elastische Unterlegscheibe Cushion Washer 1 0300813121
22 Schraube Screw 3 M6x12
23 Scheibe Washer 3 M 6
24 Motorbodenplatte Motor Bottom Board 1 0300813124
25 Scheibe Washer 2 M 6
26 Schraube Screw 2 M8x16
27 Motor Motor 1 0300813127
28 Motorriemenscheibe Motor pulley 1 0300813128
29 Bolzen Bolt 1 M6x10
30 Scheibe Washer 4 M 6
31 Bolzen Bolt 4 M8x12
32 Mutter Nut 1 M5x12
33 Scheibe Washer 1 M 5
34 Hebegriff Lifting Handle 1 0300813134
