quantum
MASCHINEN - GERMANY
Ersatzteile - Spare parts B13, B14, B16, B20, B25, B32
18.1.08
S:\Betriebsanleitungen\drilling_machines\B13_14_16_20_25_32\B13-B32_parts\B13-B32_parts.fm
45

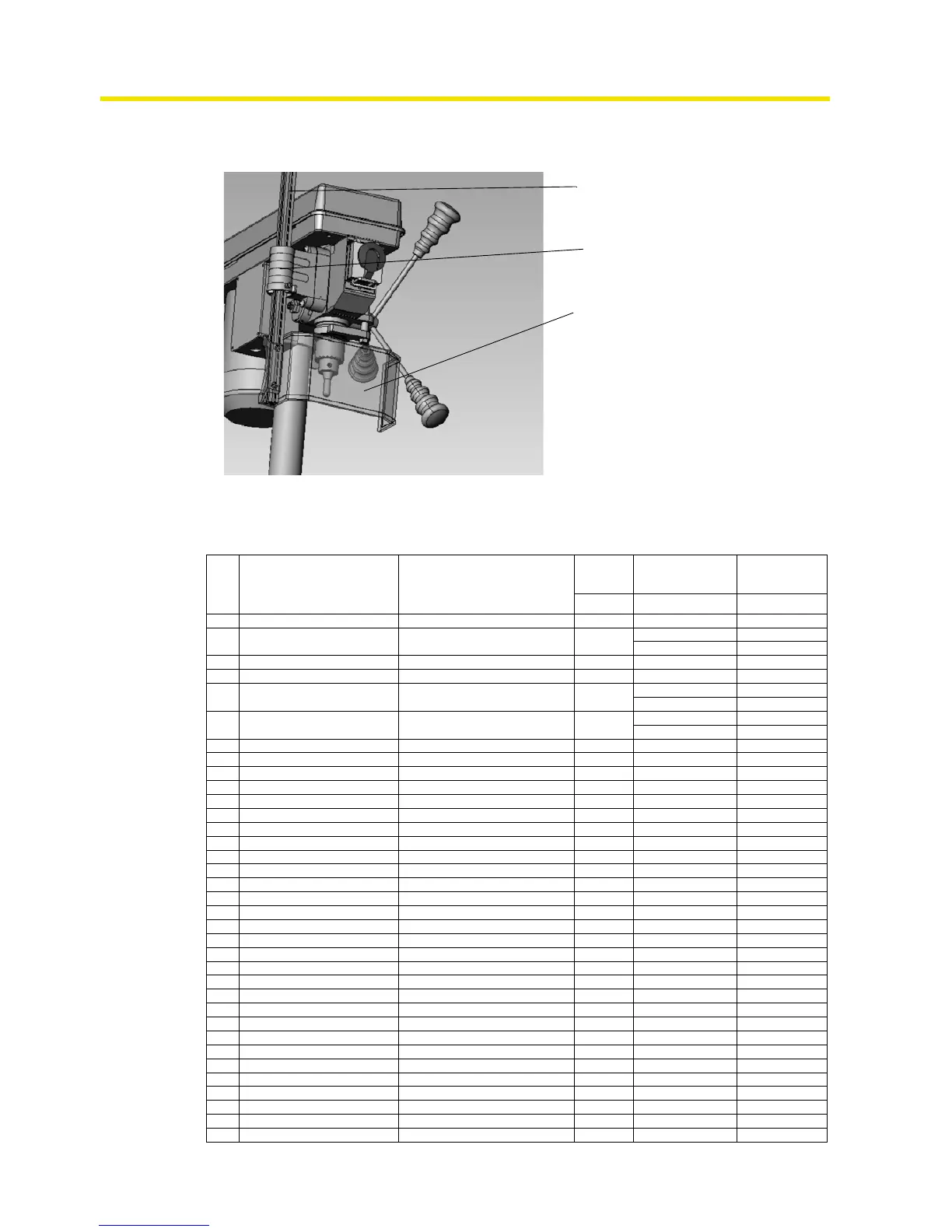

6.6 Bohrfutterschutz B20, B25 - Drill chuck protection B20, B25
6.6.1 Ersatzteilliste - Parts list B20 / B25 (Vario)
202
201
203
Pos.
Bezeichnung Designation
Menge grösse
Artikel-
nummer
Qty. Size Item no.
1 Maschinenfuss Base 1 0300820101
2 Säulenflansch 1
B20 0300820102
B25 0300825302
3 Scheibe Washer 4 0300820103
4 Schraube Screw 4 10 0300820104
5 Säule Column 1
B20 0300820105
B25 0300825305
6 Zahnstange Rack 1
B20 0300820106
B25 0300825306
7 Säulenring Colum Ring 1 0300820107
8 Bolzen Bolt 1 M 6x10
9 Bohrtischhalter Support 1 0300820109
10 Kurbel Crank 1 0300820110
11 Schraube Screw 1 M 6x15
12 Getriebewelle Gear Shaft 1 0300820112
14 Schraube Screw 1 M 6x15
15 Klemmhebel Clamp Handle 1 0300820115
16 Arm Arm 1 0300820116
17 Bohrtisch Work Table 1 0300820117
18 Klemmhebel Clamp Handle 1 0300820118
19 Zahnrad Gear 1 0300820119
20 Schneckenrad Worm Gear 1 0300820120
21 Knopf Knob 3 0300820121
22 Hebel Lever 3 0300820122
23 Hebelsitz Lever Seat 1 0300820123
24 Bolzen Pin 1 5 x 32 0300820124
25 Skalenring Dial 1 0300820125
26 Ritzelwelle Pinion Shaft 1 0300820126
27 Gehäuse Case 1 0300820127
28 Bolzen Bolt 1 M10 x 10
29 Mutter Nut 1 M 10
30 Rückholfeder Turbination Spring 1 0300820130
31 Federgehäuse Cover of Spring 1 0300820131
32 Mutter Nut 2 M12x1,5
33 Schraube Screw 1 0300820133
34 Bolzen Bolt 2 M10 x 10
35 Nockenwelle Camshaft 1 0300820135
36 Schraube Screw 1 0300820136
