Ersatzteile - Spare parts B13, B14, B16, B20, B25, B32
quantum
MASCHINEN - GERMANY
42
S:\Betriebsanleitungen\drilling_machines\B13_14_16_20_25_32\B13-B32_parts\B13-B32_parts.fm
18.1.08

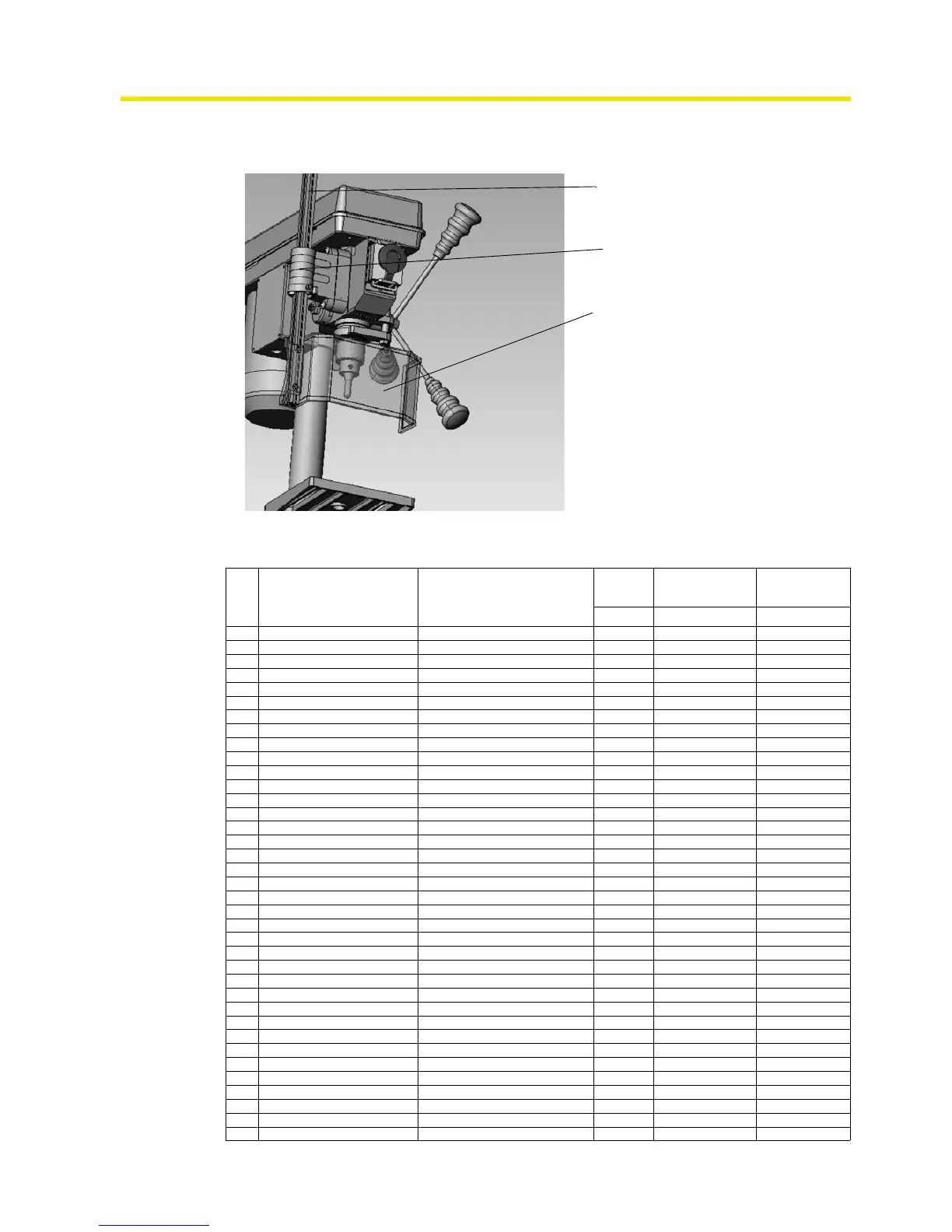

6.4 Bohrfutterschutz B16 - Drill chuck protection B16
6.4.1 Ersatzteilliste - Parts list B16
202
201
203
Pos.
Bezeichnung Designation
Menge grösse
Artikelnum-
mer
Qty. Size Item no.
1 Maschinenfuss Base 1 0300816101
2 Säulenflansch Column Seat 1 0300816102
3 Scheibe Washer 3 M 8
4 Schraube Screw 3 M8x25
5 Säule Column 1 0300816105
6 Zahnstange Rack 1 0300816106
7 Säulenring Column Ring 1 0300816107
8 Bolzen Bolt 1 M8x10
9 Bohrtischhalter Support 1 0300816109
10 Kurbel crank 1 0300820110
11 Schraube Screw 1 M5x10
12 Bolzen Bolt 1 0300816112
13 Klemmhebel Clamp Handle 1 0300816113
14 Zahnrad Gear 1 0300816114
15 Schneckenrad Gear Wheel 1 0300816115
16 Bohrtisch Work Table 1 0300816116
17 Scheibe Washer 1 M 12
18 Schraube Screw 1 M12x25
19 Knopf Knob 1 0300820121
20 Hebel Lever 1 0300816120
21 Hebelsitz Lever Seat 1 0300816121
22 Bolzen Pin 1 0300816122
23 Skalenring Dial 1 0300816123
24 Schaftritzel pinion shaft 1 0300816124
25 Niete Rivet 1 0300816125
26 Zeiger Pointer 1 0300816126
27 Gehäuse Case 1 0300816127
28 Bolzen Bolt 1 M8x16
29 Mutter Nut 1 M 8
30 Rückholfeder Turbination Spring 1 0300816130
31 Federgehäuse Cover of Spring 1 0300816131
32 Mutter Nut 2 M 12x1,5
33 Bolzen Bolt 2 M8x6
34 Feststellknopf Tight Knob 1 0300816134
35 Einstellknopf Adjust Knob 1 0300816134
36 Motorstange Motor Pole 1 0300816136
37 Schraube Screw 4 M8x16
To Next Page
