quantum
MASCHINEN - GERMANY
Ersatzteile - Spare parts B13, B14, B16, B20, B25, B32
18.1.08
S:\Betriebsanleitungen\drilling_machines\B13_14_16_20_25_32\B13-B32_parts\B13-B32_parts.fm
49

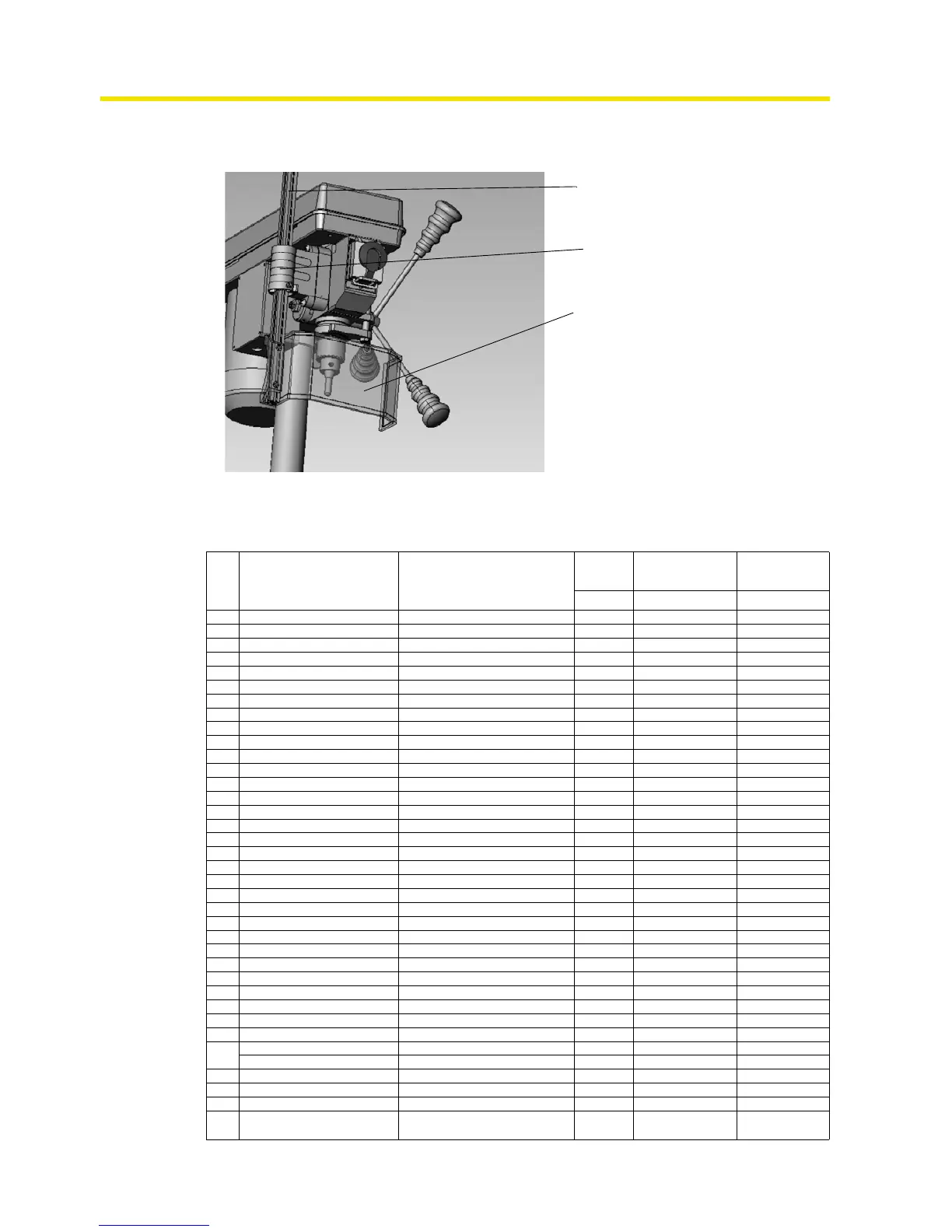

6.8 Bohrfutterschutz B32 - Drill chuck protection B32
6.8.1 Ersatzteilliste - Parts list B32 (Vario)
202
201
203
Pos.
Bezeichnung Designation
Menge grösse
Artikelnum-
mer
Qty. Size Item no.
1 Maschinenfuss Base 1 0300832301
2 Säulenflansch Column Seat 1 0300832302
3 Säule Column 1 0300832303
4 Arretierbolzen Lock Bolt 1 M 10x10
5 Zahnstange Rack 1 0300832305
6 Schraube Screw 5 M12 x 40
9 Bolzen (A) Pin (A) 1 0300832309
10 Mutter Nut 1 M6
14 Klemmhebel Clamp Handle 1 0300832314
15 Bohrtisch Work Table 1 0300832315
16 Arm Arm 1 0300832316
17 Bolzen Pin 1 0300832317
18 Schneckenrad Worm Wheel 1 0300832318
19 Kurbel Crank 1 0300832319
20 Schraube bolt 1 M 6 x 12
21 Zahnrad Gear 1 0300832321
23 Säulenring Column Ring 1 0300832323
24 Klemmhebel Clamp Handle 1 0300832324
25 Bohrtischhalter Support 1 0300832325
26 Bolzen Bolt 4 M 5 x 8
27 Abdeckung Cover Board 1 0300832327
29 Federgehäuse Cover of Spring 1 0300832329
30 Rückholfeder Turbination Spring 1 0300832330
31 Federstift Spring Pin 1 6 x 21
32 Federsitz Spring Seat 1 0300832332
33 Federstift Spring Pin 1 3 x 15
34 Bolzen Bolt 1 M10 x 12
35 Gehäuse Case 4 0300832335
36 Motorstange Motor Pole 4 0300832336
37 Schraube Screw 4 0300832337
38 Mutter Nut 4 M8
41
Motor Motor 1 400 V 0300832341
42 Motorriemenscheibe Motor pulley 1 neuer typ / new type 0300832342
42 Motorriemenscheibe Motor pulley 1 alter typ / old type 0323238
43 Paßfeder Key 1 0300832343
44 Keilriemen V - belt 1
neuer typ / new type
13 x 750
0323274
