RCm BYTE - Page 90

90

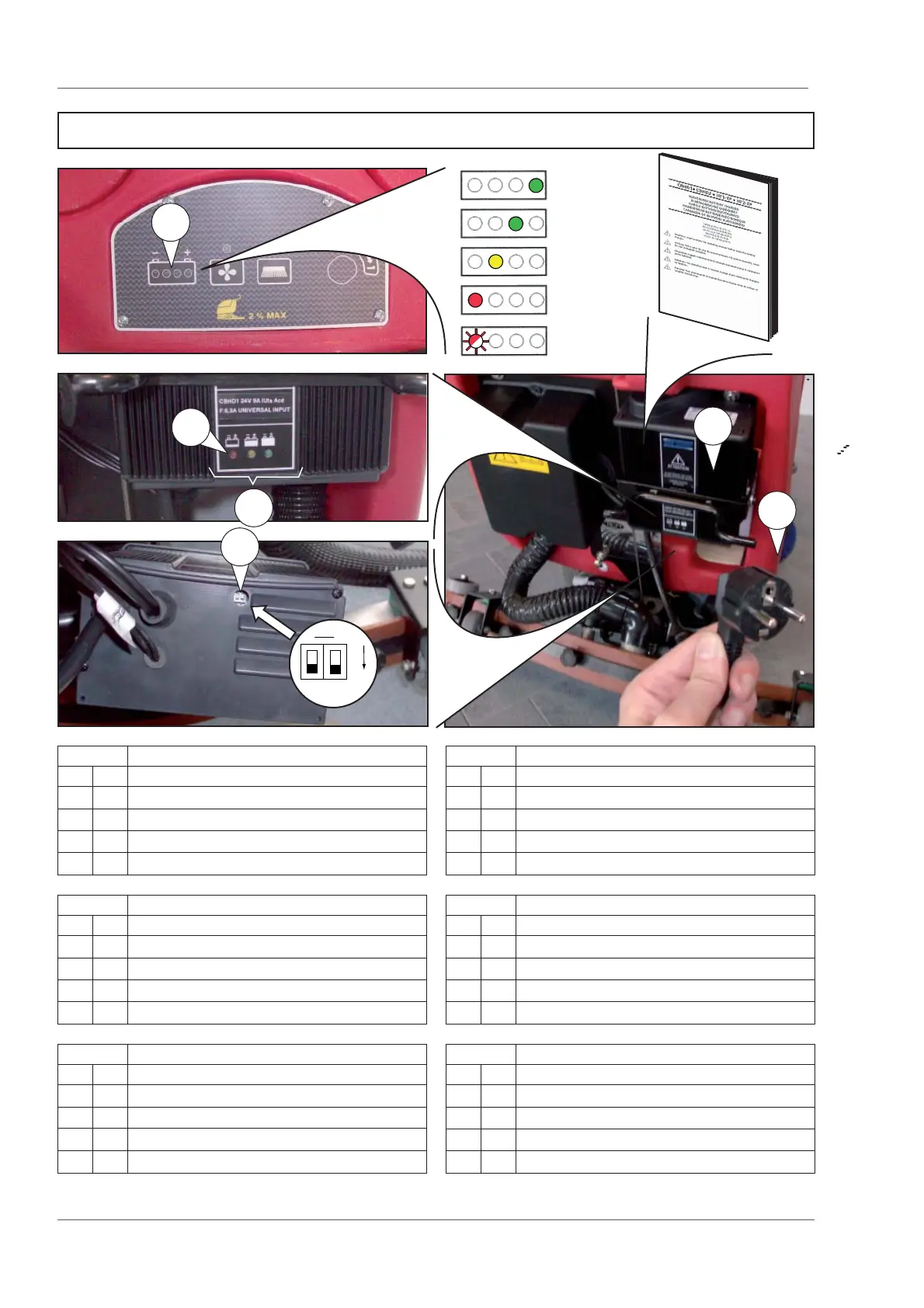

FIG.5
1
2
3
6
4
5
SW1
DIP1
DIP2
OFF
OFF OFF
ON ON
SW1
DIP 1 DIP 2 CURVA DI CARICA
ON ON IUIa/ 0 AGM (per batterie DISCOVER)
ON OFF IUIa ACD (confi gurazione default per tutte le batterie Pb-ACD)
OFF ON IUUa/ 0 Gel (per batterie al Gel o AGM generiche)
OFF OFF IUIa Gel (per batterie EXIDE - SONNENSCHEIN)
SW1
DIP 1 DIP 2 CHARGING CURVE
ON ON IUIa/ 0 AGM (for DISCOVER trademark batteries type)
ON OFF IUIa ACD (default confi guration for all Pb-ACD batteries type)
OFF ON IUUa/ 0 Gel (for Gel or AGM generic batteries type)
OFF OFF IUIa Gel (only for EXIDE - SONNENSCHEIN trademark batteries type)
SW1
DIP 1 DIP 2 COURBE DE CHARGE
ON ON IUIa/ 0 AGM (pour batteries de marque DISCOVER)
ON OFF IUIa ACD (confi guration principal pour toutes les batteries au Pb-ACD)
OFF ON IUUa/ 0 Gel (pour batteries au Gel ou AGM génériques)
OFF OFF IUIa Gel (pour batteries de marque EXIDE - SONNENSCHEIN)
SW1
DIP 1 DIP 2 CURVA DE CARGA
ON ON IUIa/ 0 AGM (para baterias de marca DISCOVER)
ON OFF IUIa ACD (confi guración principal para todas las baterias de Pb-ACD)
OFF ON IUUa/ 0 Gel (para baterias de Gel o AGM genéricas)
OFF OFF IUIa Gel (para baterias de marca EXIDE - SONNENSCHEIN)
SW1
DIP 1 DIP 2 LADENKURVE
ON ON IUIa/ 0 AGM (für DISCOVER Batterien Typ)
ON OFF IUIa ACD (Haupt-Konfi guration für alle Pb-ACD Batterien Typ)
OFF ON IUUa/ 0 Gel (für Gel oder AGM generische Batterien Typ)
OFF OFF IUIa Gel (nur für EXIDE - SONNENSCHEIN Batterien Typ)
SW1
DIP 1 DIP 2 LADEKURVE
ON ON IUIa/ 0 AGM (til DISCOVER-batterier)
ON OFF IUIa ACD (default konfi guration for alle Pb-ACD-batterier)
OFF ON IUUa/0 Gel (til gelbatterier eller almindelige AGM-batterier)
OFF OFF IUIa GEL (til EXIDE-batterier - SONNENSCHEIN)
