BRAKING STANDARD
The brakes are used to stop the moving scrubber and to keep it steady on incli-
ned surfaces.
The TERA models are equipped with:
• Hydraulic or Mechanical drum service brake on rear wheels using pedal
12 or 13. See "COMPONENTS” .
Electric brake on front drive wheel

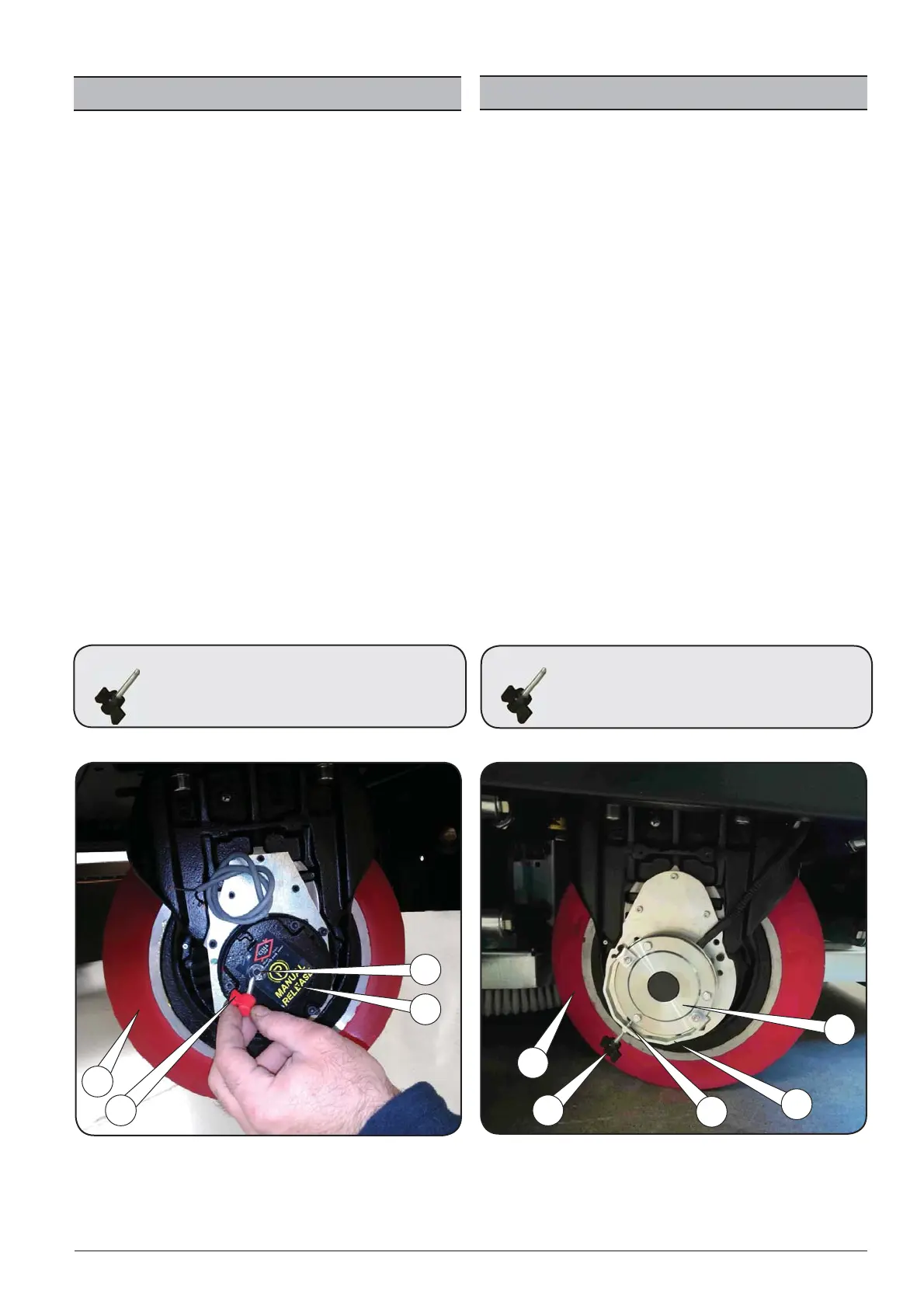

In the TERA models equipped with front electric drive wheel there is a braking
assisted by means of electric brake 1.
Electric brake 1 is integrated in the drive system of front in-wheel electric motor
2, the brake keeps the machine braked when it is o or when it is on but stopped.
The electric brake is equipped with a wing screw 3 to unlock and manually move
the machine when it is stopped. (for example: when the battery is missing). To
carry out this operation, proceed as follows:
Deactivating the electric brake to move the machine
(up to S/N 222214):
• To deactivate the electric brake 1, insert the wing screw 3 into its seat 4
on the electric brake and tighten it fully. During this operation, gently
push the machine back and forth to facilitate releasing the electric brake
1 and thus be able to manually move the machine.
• When nished, unscrew and remove the wing screw 3 to reactivate the
electric brake and apply the braking system and bring the machine back
to safe conditions.
Deactivating the electric brake to move the machine
(from S/N 222215):
• To deactivate the electric brake 1, Insert wing screw 3 into its seat 4 and
screw it clockwise it until the release arm 5 move away from the body
of the electric motor and thus be able to manually move the machine.
• When nished, unscrew it anticlockwise the wing nut 3 and remove it
from the release arm 4 to reactivate the electric brake and apply the bra-
king system and bring the machine back to safe conditions.
Remark!
Store the wing nut 3 together with the starting-key or in a
safe place and within reach in the event the machine has to
be moved.
UP TO SN. 222214
FROM SN. 222215
HASTA LA MATRÍCULA 222214
DESDE LA MATRÍCULA 222215
FRENADO ESTÁNDAR
Los frenos sirven para detener la fregadora en movimiento y para mantenerla
parada en super cies inclinadas.
los modelos TERA incluyen:
• Frenado hidráulico o mecánico de servicio de tambor en las ruedas tra-
seras con pedales 12 o 13. “Vea COMPONENTES” .
Freno eléctrico en la rueda delantera de tracción
En los modelos TERA con rueda delantera de tracción es incorporado un freno
eléctrico 1.
EL freno eléctrico 1 está integrado en el sistema de tracción de la rueda delantera
de tracción con motor eléctrico 2, el freno mantiene frenada la máquina cuan-
do está apagada o cuando está encendida pero detenida. El freno eléctrico lleva
una llave de mariposa 3 para desbloquear y desplazar manualmente la máquina
cuando está detenida. (por ejemplo: si no lleva la batería). Para poder realizar esta
operación proceda de la manera siguiente:
Desbloquear el freno eléctrico para movimentar la machina
(Hasta la matrícula:222214):
• Para desbloquear el freno eléctrico 1, insertar la llave de mariposa 3 en
su alojamiento 4 situado en el freno eléctrico y enrósquela completa-
mente. Durante esta operación empuje un poco la máquina hacia de-
lante y hacia atrás para que sea más fácil desbloquear el freno eléctrico
y para poder mover manualmente la máquina.
• Cuando termine esta operación, desatornillar la llave de mariposa 3 y
quítela para reactivar el freno elèctrico y restablecer la machina de nue-
vo en condiciones de seguridad.
Desbloquear el freno eléctrico para movimentar la machina
(Desde la matrícula:222215):
• Para desbloquear el freno eléctrico 1, insertar la llave de mariposa 3 en
su asiento 4 en el freno eléctrico y apriétela hasta que la placa de resorte
5 libere el freno eléctrico 1 por lo tanto de poder mover manualmente
la máquina.
• Cuando termine esta operación, desatornillar la llave de mariposa 3 y
quítela para reactivar el freno elèctrico y restablecer la machina de nue-
vo en condiciones de seguridad.
Nota!
Guarde la llave de mariposa 3 con la llave de encendido o en
un lugar seguro y accesible por si es necesario mover la máq-
uina.
