FRENATURA STANDARD
I freni servono per arrestare la lavapavimenti in movimento e per tenerla ferma su super ci inclinate.
I modelli TERA sono dotati di:
• Frenatura di servizio idraulica o meccanica a tamburo su ruote posteriori mediante pedali 12 o 13 . “Vedere COMPONENTI”
Elettrofreno su ruota anteriore di trazione
Nei modelli TERA dotati di elettromotoruota anteriore di trazione è presente il sistema di frenatura assistita mediante elettrofreno 1.
L’ elettrofreno 1 è intergrato nel sistema di trazione dell’ elettromotoruota anteriore 2, il freno mantiene la macchina frenata quando è spenta o quando è accesa ma
ferma. L’ elettrofreno è dotato di una vite a galletto 3 per sbloccare e movimentare manualmemente la macchina quando è ferma. (ad esempio: in mancanza della
batteria). Per poter eseguire questa operazione, procedere come segue:

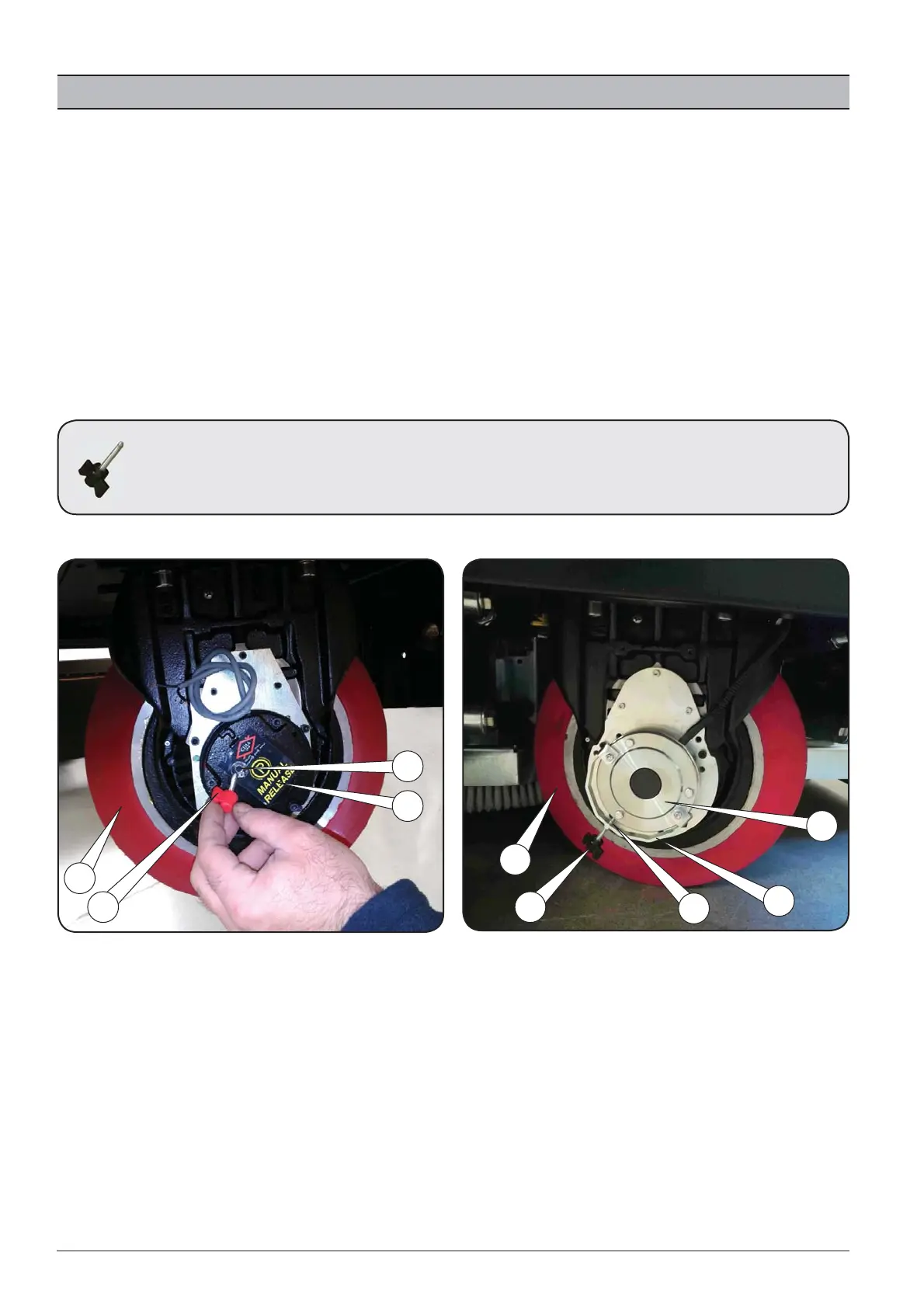

Disattivare l’elettrofreno per movimentare la macchina
(vale  no matricola 222214):
• Per disattivare l’ elettrofreno 1, inserire la vite a galletto 3 nell’apposita sede 4 posta sull’ elettrofreno e avvitarla completamente. Durante questa operazione
spingere leggermente in avanti e indietro la maccchina per agevolare lo sblocco dell’ elettrofreno e poter così movimentare manualmente la macchina.
• Terminata questa operazione, svitare e rimuovere la vite a galletto 3 per riattivare nuovamente l’ elettrofreno e riportare la macchina in condizioni di sicurezza.
Disattivare l’elettrofreno per movimentare la macchina
(vale da matricola 222215):
• Per disattivare l’ elettrofreno 1, inserire la vite a galletto 3 nell’apposita sede 4 posta sull’ elettrofreno e avvitarla  no a che l’archetto 5 di sblocco si allontani dal
corpo dell’elettromotoruota in modo da poter così movimentare manualmente la macchina.
• Terminata questa operazione, svitare e rimuovere la vite a galletto 3 per riattivare nuovamente l’elettrofreno e riportare la macchina in condizioni di sicurezza.
NOTA:
Custodire la vite a galletto 3 insieme alla chiave di avviamento della macchina oppure in un luogo sicuro e/o a portata di mano per un even-
tuale movimentazione della macchina.
FINO MATRICOLA 222214 DA MATRICOLA 222215
