10 Bosch Rexroth AG
1
150 ± ,01
1
2
B
A
±0,1
3.1.1
3.2.1
3.3
CKR A
(mm)
B
(mm)
9-70
82 95
12-90
102 112
15-110
126 140
20-145
161 175
25-200
222 240
Anleitung CKR R320103679 (2009.09)

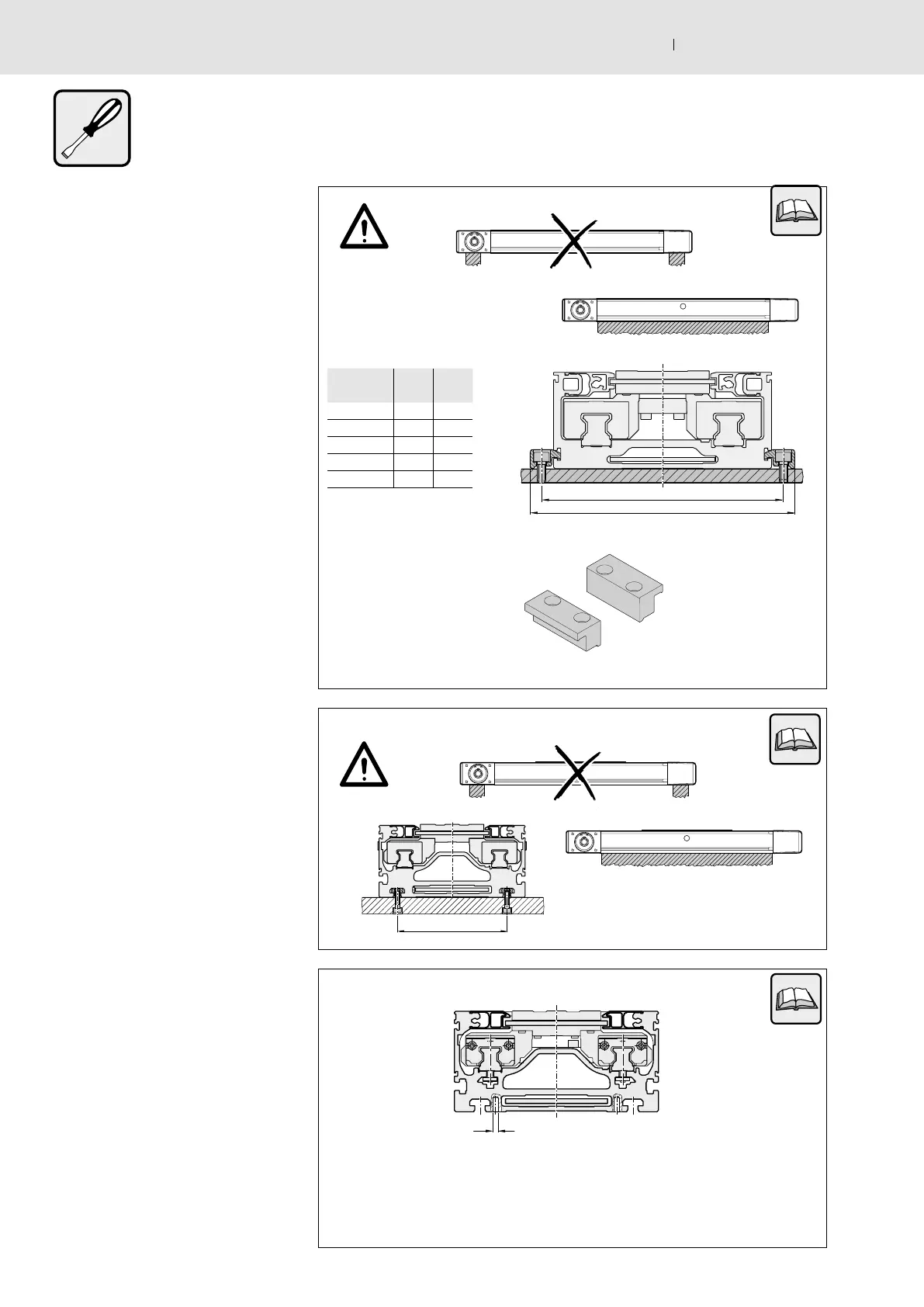

3. Befestigung
3.1 Compact-Module mit
Spannstücken befestigen
c Compact-Module nicht an den
Endköpfen unterstützen (1)! Tragendes
Teil ist der Hauptkörper. Diesen mög-
lichst auf der ganzen Länge unterstüt-
zen (2).
c Gleichmäßige Verteilung der
Spannstücke auf der gesamten Länge
vorsehen.
F In den Spannstücken sind Senkungen
für Schrauben nach ISO 4762
.
• Auf jeder Seite der Compact-Module
mindestens je Meter montieren:
– 6 Spannstücke mit einer Bohrung,
– 4 Spannstücke mit zwei Bohrungen
oder
– 3 Spannstücke mit vier Bohrungen!
• Compact-Modul mit Anziehdreh-
moment M
A
(! 1.4) festschrauben.
3.2
Compact-Module CKR 25-200
mit Nutensteinen oder
Leisten befestigen
c Compact-Module nicht an den Tra-
versen unterstützen (1)! Tragendes Teil
ist der Hauptkörper. Diesen möglichst
auf der ganzen Länge unterstützen (2).
c Gleichmäßige Verteilung der
Nutensteine oder Leisten auf der
gesamten Länge vorsehen.
F Empfohlene Anzahl an Nutenstei-
nen: mit 1 Gewinde 6 Stück pro Meter
und Seite
3.3
Compact-Module CKR
mit
Schrauben und Stiften
befestigen
F Wenn in einem speziellen Fall
diese Befestigungsmethode angewendet
werden soll, bitte die Hinweise und Maße
im Katalog beachten.
Stiftloch oder Gewinde
Pin hole or threaded
Trou pour goupille ou taraudage
Foro spina o filettatura
2
